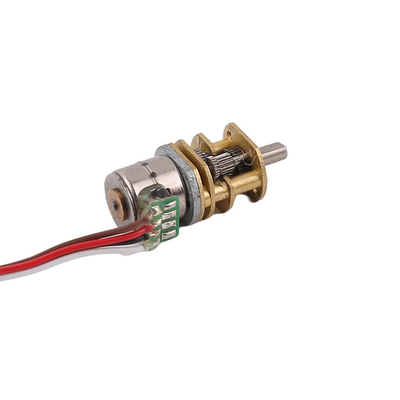

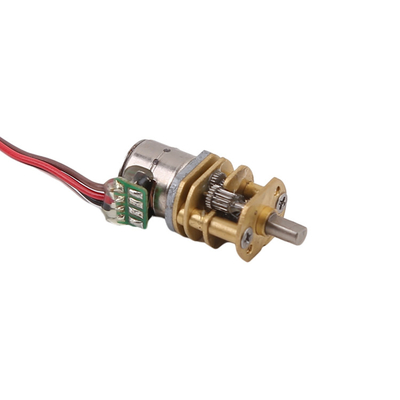

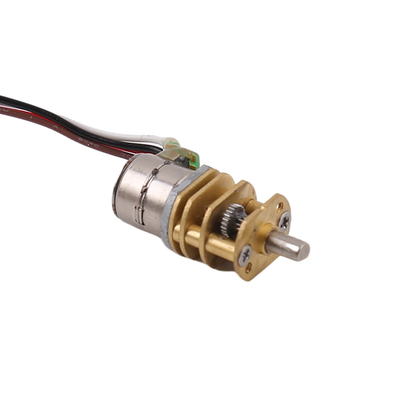

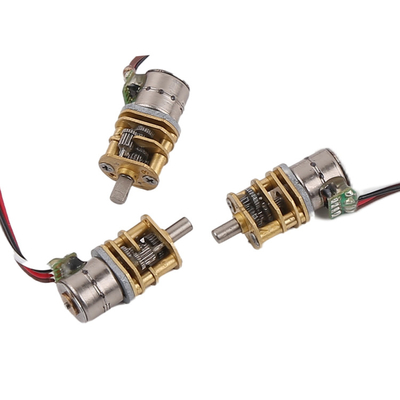

Motor passo-a-passo mini PM de 8 mm com caixa de velocidades de 10 mm*8 mm, ângulo de passo de 18 graus, eixo D ou parafuso M3

  • 8mm Mini PM Stepper Motor With 10mm*8mm Gearbox 18 Degree Step Angle D-Axis Or M3 Screw
  • 8mm Mini PM Stepper Motor With 10mm*8mm Gearbox 18 Degree Step Angle D-Axis Or M3 Screw
  • 8mm Mini PM Stepper Motor With 10mm*8mm Gearbox 18 Degree Step Angle D-Axis Or M3 Screw
  • 8mm Mini PM Stepper Motor With 10mm*8mm Gearbox 18 Degree Step Angle D-Axis Or M3 Screw
  • 8mm Mini PM Stepper Motor With 10mm*8mm Gearbox 18 Degree Step Angle D-Axis Or M3 Screw
  • 8mm Mini PM Stepper Motor With 10mm*8mm Gearbox 18 Degree Step Angle D-Axis Or M3 Screw
Lugar de origem China
Marca Vic-Tech
Certificação RoHS
Número do modelo SM08-GB10
Quantidade de ordem mínima 1 Unidade
Preço $5~7/unit
Detalhes da embalagem O produto é embalado com algodão da pérola, e a parte externa está em uma caixa.
Tempo de entrega 10~30 dias após ter recebido o pagamento da amostra
Termos de pagamento MoneyGram, Western Union, cartão de crédito, T/T, L/C
Habilidade da fonte 100000\ unidades/ano

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo do motor Bipolar Ângulo do passo 18 graus
No. das fases 2 fases Tipo de parafuso de chumbo Eixo D ou parafuso M3
Resistência de bobina 25Ω/fase Serviço OEM&ODM Disponível
Quantidade mínima de encomenda 1 unidade
Realçar

Mini PM Stepper Motor de 8 mm

,

Motor passo-a-passo de caixa de engrenagens de 8 mm

,

Motor passo-a-passo da caixa de engrenagens de parafuso M3
Deixe um recado
Descrição de produto

8mm Mini PM Stepper Motor Com 10mm * 8mm caixa de engrenagens 18 graus ângulo passo D-Eixo Ou M3 parafuso

Descrição

Este motor de passo em miniatura de 8 mm de diâmetro é combinado com uma caixa de velocidades de metal de precisão de 8 mm * 10 mm.
O ângulo de passo básico do motor é de 18 graus, ou seja, 20 passos por revolução.072 graus, que pode ser utilizado em muitos campos que exigem um controlo preciso da posição de rotação.
Temos 1:10 1:100 1:200 1:250 relações de engrenagem para você escolher, além de personalizar a relação de redução para requisitos especiais.Quanto maior o binário do motor e mais lenta a velocidade do motorOs clientes podem ajustar a relação de velocidade de acordo com os diferentes requisitos de utilização da velocidade do binário e, ao mesmo tempo,dada a frequência de accionamento do motor passo-a-passo adequada para obter a determinação da velocidade e do binárioPor favor, confirme a proporção de marcha antes de encomendar.
Os clientes podem combinar a relação de velocidade de engrenagem de acordo com diferentes requisitos de utilização de velocidade de binário, e a caixa de velocidades tem uma relação de 1:2 - 1:1000 para os clientes escolherem.

Parâmetros

Número do modelo. SM08-GB10
Diâmetro do motor Motor passo-a-passo de 8 mm
Tensão de accionamento 3V DC
Resistência da bobina 25Ω±10%/fase
Número de fases 2 fases
Ângulo de passo 18°/passo
Modo de condução 2-2.
Tipo de conector Molex51021-0400 (1,25 mm de altura)
Tipo de caixa de velocidades GB10 (10*8mm)
Proporção de engrenagem 101 ~ 350:1
Eje de saída Eixo D/Eixo de parafuso de chumbo
Frequência máxima de arranque 800 Hz ((min)
Frequência máxima de resposta 1000 Hz ((min)
Torque de extracção 2 g*cm ((400 PPS)
Eficiência 58% a 80%



Desenho de projeto


GB10 Parâmetros da caixa de engrenagens



Proporção de engrenagem 20:1 50:1 100:1 250:1
Relação exata 20.313 50.312 99.531 249.943
Número de dentes 14 14 14 14
Níveis de engrenagem 3 5 5 5
Eficiência 71% 58% 58% 58%



Sobre os motores passo-a-passo com engrenagem

1A parte de entrada de potência do motor passo-a-passo padrão está disponível sob a forma de FPC, FFC, cabo PCB, etc.

2Para o eixo de saída, temos dois tipos diferentes de eixos padrão: eixo D e eixo de parafuso. Se for necessário um tipo de eixo especial, também podemos personalizá-lo, mas há um custo adicional de personalização.

3O motor passo-a-passo de ímã permanente de diâmetro de 0,8 mm com caixa de engrenagens de 10*8 mm. A caixa de engrenagens tem alta precisão, alta eficiência e baixo ruído, o que faz com que o produto tenha boa confiabilidade.

Sobre a caixa de velocidades GB10

1A eficiência da caixa de engrenagens é de 58% ~ 71%.
2A caixa de engrenagens utiliza o equipamento mais avançado do mundo para processar as partes relevantes, de modo que a alta precisão, alta eficiência, baixo ruído,e tecnologia razoável e fiável fazem com que o produto tenha uma boa fiabilidade.
3O eixo de saída da caixa de engrenagens GB10 tem eixo D e eixo de parafuso para os clientes escolherem.


Aplicação

Motores passo-a-passo com engrenagem, amplamente utilizados em casa inteligente, cuidados pessoais, equipamento de eletrodomésticos, equipamento médico inteligente, robô inteligente, logística inteligente, carros inteligentes, equipamento de comunicação,Dispositivos inteligentes vestíveis, electrónica de consumo, equipamento de câmara e outras indústrias.


Serviço de personalização

1Resistência da bobina/voltagem nominal: a resistência da bobina é ajustável, quanto maior a resistência, maior a tensão nominal do motor.
2. Desenho do suporte/ comprimento do deslizador: Se os clientes quiserem um suporte mais longo ou mais curto, existem projetos especiais, como furos de montagem, ele é ajustável.
3. Desenho do deslizador: o deslizador atual é de latão, pode ser substituído por plástico para economizar custos
4. PCB + cabo + conector: O projeto do PCB, o comprimento do cabo, o passo do conector são ajustáveis, podem ser substituídos por FPC de acordo com a necessidade do cliente.


Prazo de entrega e informação sobre a embalagem

Prazo de entrega das amostras:
Motor padrão em existência: no prazo de 3 dias
Motor padrão não disponível: no prazo de 15 dias
Produtos personalizados: cerca de 25~30 dias (com base na complexidade da personalização)

Tempo de execução para a construção de um novo molde: geralmente cerca de 45 dias

Prazo de entrega para produção em massa: baseado na quantidade da encomenda

Embalagem:
As amostras são embaladas em esponja de espuma com uma caixa de papel, enviadas por express
Produção em massa, os motores são embalados em caixas de cartão ondulado com filme transparente no exterior. (envio por via aérea)
Se for enviado por via marítima, o produto será embalado em paletes


Método de transporte

Para amostras e transporte aéreo, usamos Fedex/TNT/UPS/DHL.(5 a 12 dias para serviço expresso)
Para o transporte marítimo, usamos o nosso agente de transporte, e enviamos do porto de Xangai.(45 a 70 dias para transporte marítimo)

Perguntas frequentes

1- É um fabricante?
Sim, somos uma fábrica, e produzimos principalmente motores passo a passo.

2- Onde fica a sua fábrica?
Nossa fábrica está localizada em Changzhou, Jiangsu. Sim, você é muito bem-vindo a nos visitar.

3Pode fornecer amostras grátis?
Não, nós não fornecemos amostras grátis, os clientes não tratam as amostras grátis de forma justa.

4Quem paga os custos de envio?
Os clientes pagam o custo de envio. Nós vamos citar o custo de envio.
Se você acha que tem um método de envio mais barato / mais conveniente, podemos usar sua conta de envio.

5- Qual é o MOQ?
Não temos MOQ, e só pode encomendar uma amostra.
Mas recomendamos que encomende um pouco mais, no caso de o motor ficar danificado durante os testes, e você pode ter um backup.

6Estamos a desenvolver um novo projeto, pode fornecer um serviço de personalização?
Temos mais de 20 anos de experiência na indústria de motores passo a passo.
Desenvolvemos muitos projetos, podemos fornecer personalização completa do desenho do projeto para a produção.
Estamos confiantes de que podemos dar-lhe alguns conselhos / sugestões para o seu projeto de motor passo a passo.
Se está preocupado com questões confidenciais, sim, podemos assinar um contrato de confidencialidade.

7- Vende condutores?
Sim, vendemos condutores, só são adequados para testes temporários, não para produção em massa.
Não produzimos condutores, só produzimos motores passo a passo.
