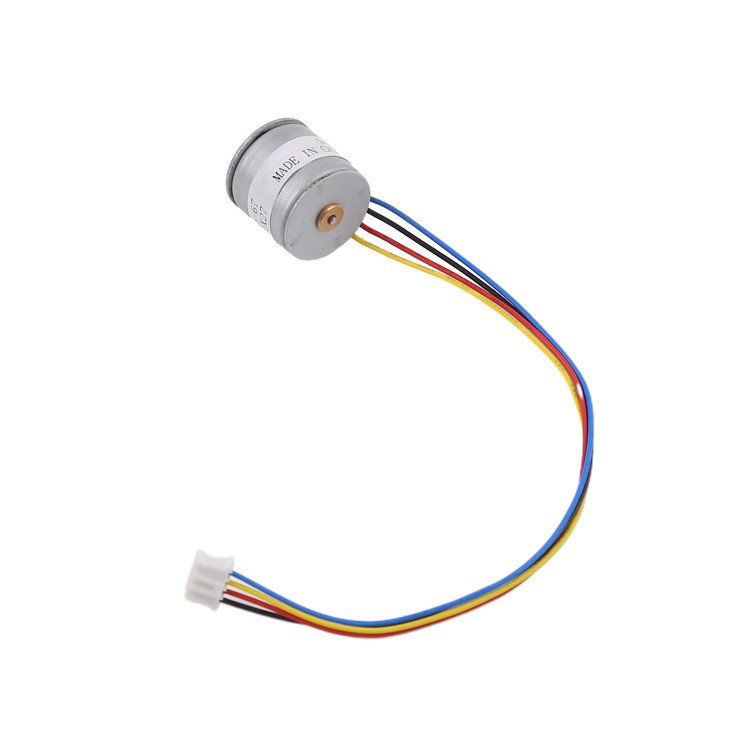

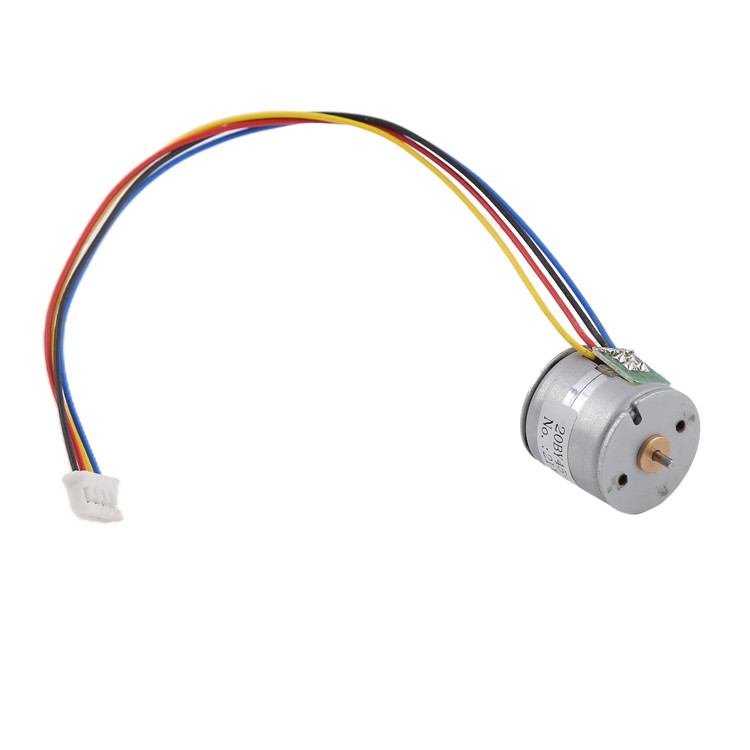

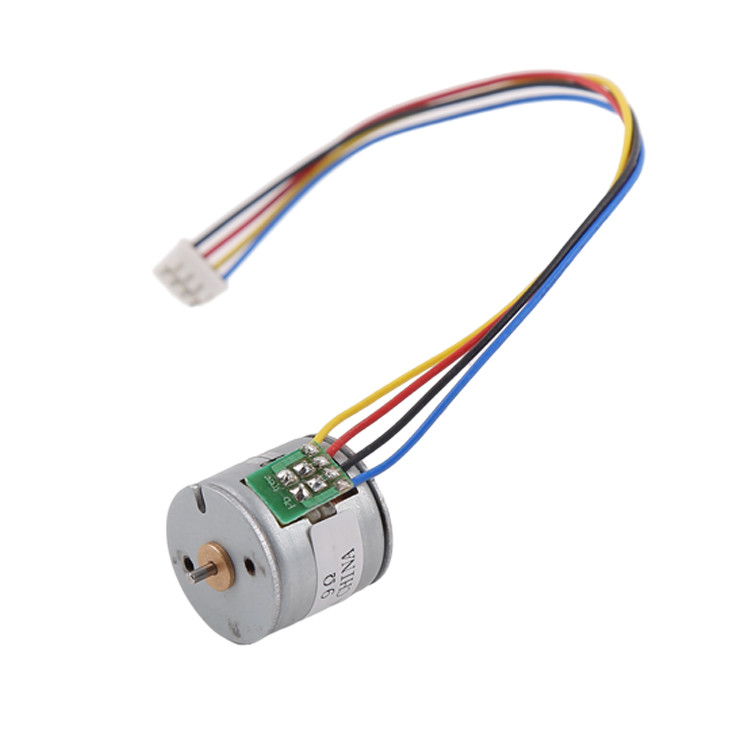

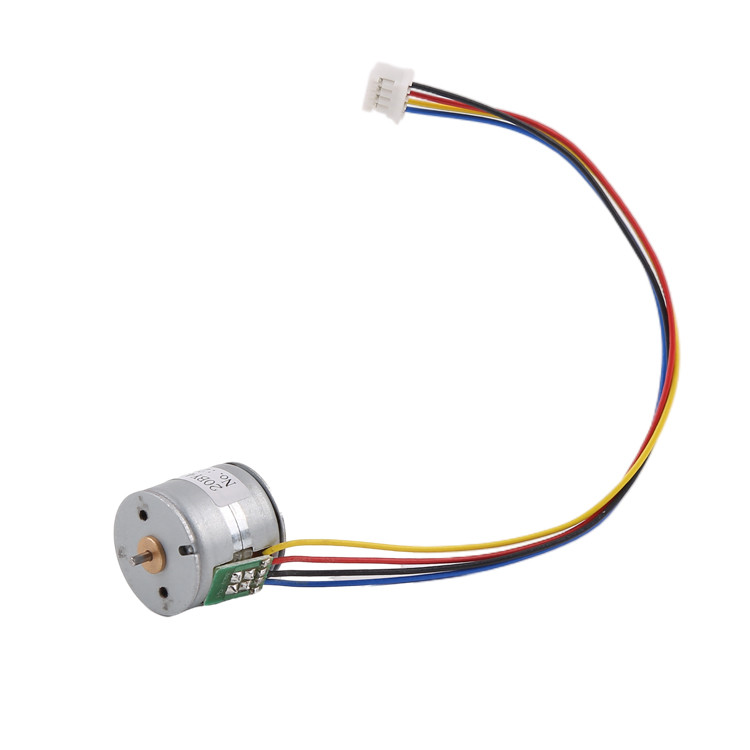

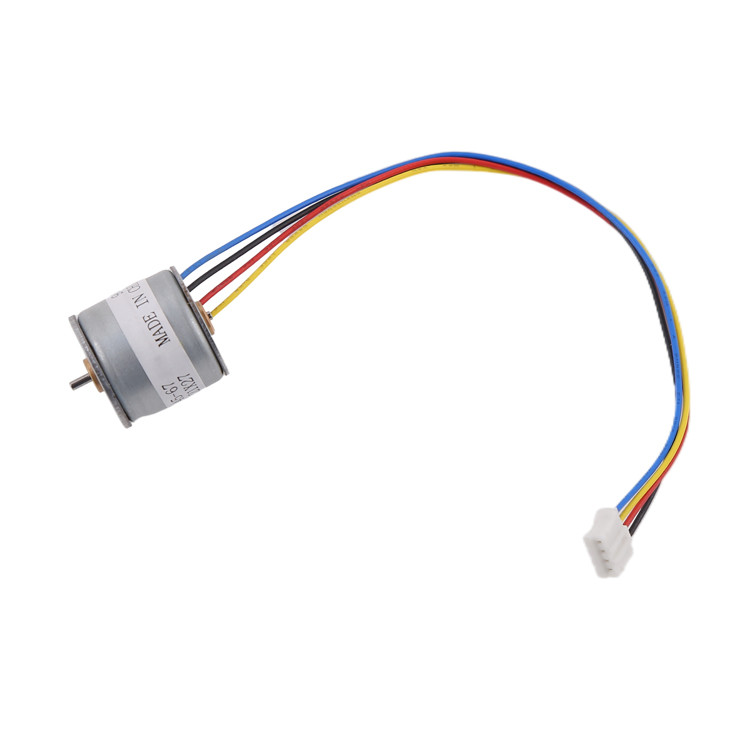

20 mm Micro motor passo pode ser combinado com caixa de velocidades 18°/passo 2 fases

  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
Lugar de origem China
Marca VIC-TECH
Certificação RoHS
Número do modelo 20BY45
Quantidade de ordem mínima 1 unidade
Preço $1~$3/unit
Detalhes da embalagem O produto é embalado com algodão da pérola, e a parte externa está em uma caixa.
Tempo de entrega 10 ~ 30 dias após recebimento do pagamento da amostra
Termos de pagamento MoneyGram, Western Union, cartão de crédito, T/T, L/C
Habilidade da fonte 100000\ unidades/ano

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Modelo N.O. 20BY45 Tipo de motor Bipolar Micro motor passo a passo
Ângulo de passo 18°/step Tamanho do motor 20 mm
No. das fases 2 fases Quantidade mínima de encomenda 1 unidade
Deixe um recado
Descrição de produto

Descrição

Este motor passo-a-passo de ímã permanente tem 20 mm de diâmetro, tem um binário de 60 gf.cm e pode atingir uma velocidade máxima de 3000 rpm.
Este motor também pode ser adicionado à caixa de velocidades, o ângulo de passo do motor é de 18 graus, ou seja, 20 passos por revolução.a resolução do ângulo de rotação do motor pode atingir 0Aplicável a muitas necessidades, controlo preciso da posição de rotação.
A resistência da bobina do motor é de 9Ω/fase e é projetada para baixa tensão de acionamento (cerca de 5V DC).Podemos ajustar a resistência da bobina para corresponder.
Além disso, existem dois parafusos M2 na tampa do motor, eles são usados para fixar com a caixa de engrenagens.
O conector é de 2,0 mm (PHR-4), e podemos mudá-lo para outro tipo se o cliente quiser.
Por conseguinte, este produto pode ser utilizado onde for necessário um controlo preciso da posição e pode ser geralmente utilizado em equipamentos médicos, impressoras, equipamentos de automação, robôs, etc.

sdfds 1

Parâmetros

Tipo de motor Bipolar Micro motor passo a passo
Número de fase Fase 2
Ângulo de passo 18°/passo
Resistência ao enrolamento ((25°C) 10Ω ou 31Ω/fase
Voltagem 6V CC
Modo de condução 2-2.
Frequência máxima de arranque 900 Hz ((min)
Frequência máxima de resposta 1200 Hz ((min)
Torque de extracção 25 g.cm ((600 PPS)

Desenho de projeto

asd 2

Diagrama do binário VS. Frequência

das 3

Aplicação do motor híbrido passo a passo

asdas 4

Características e vantagens

1Posicionamento de alta precisão
Dado que os steppers se movem em passos repetíveis precisos, eles se destacam em aplicações que exigem precisão
posicionamento, pelo número de passos que o motor se move
2. Alto controlo de velocidade de precisão
Os aumentos precisos de movimento também permitem um excelente controlo da velocidade de rotação para o processo
A velocidade de rotação é determinada pela frequência dos pulsos.
3Pausa e espera
Com o controlo da unidade, o motor tem função de bloqueio (há corrente através de enrolamentos do motor, mas
o motor não gira), e ainda há um binário de saída de retenção.
4. Longa vida e baixa interferência electromagnética
O motor passo a passo não tem escovas, e não precisa ser comutado por escovas como um escovado
Não há atrito das escovas, o que aumenta a vida útil, não tem faíscas elétricas e reduz as interferências eletromagnéticas.

Aplicação do motor micro passo

Impressora
Máquinas e aparelhos têxteis
Controlo industrial
Ar condicionado

asdas 5

Princípio de funcionamento do motor passo a passo

A unidade do motor passo-a-passo é controlada por software.
Estes impulsos energizam o motor passo a passo numa ordem especificada,
O motor é equipado com um sistema de ar condicionado que permite a rotação do rotor do motor numa direcção especificada (no sentido dos ponteiros do relógio ou no sentido contrário).
Realizar uma rotação adequada do motor. Cada vez que o motor recebe um pulso do condutor, ele irá girar por um ângulo de passo (com acionamento de passo completo),e o ângulo de rotação do motor é determinado pelo número de pulsos impulsionados e ângulo de passo.

Tempo de execução

Se tivermos amostras em estoque, podemos enviar as amostras em 3 dias.
Se não tivermos amostras em estoque, precisamos produzi-las, o tempo de produção é de cerca de 20 dias.
Para a produção em massa, o prazo de entrega depende da quantidade da encomenda.

Embalagem

As amostras são embaladas em esponja de espuma com uma caixa de papel, enviadas por express
Produção em massa, os motores são embalados em caixas de cartão ondulado com filme transparente no exterior. (envio por via aérea)
Se for enviado por via marítima, o produto será embalado em paletes

sdsaa 6

Método de pagamento e condições de pagamento

Para amostras, geralmente aceitamos Paypal ou Alibaba.
Para produção em massa, aceitamos pagamento T/T.
Para as amostras, cobramos o pagamento completo antes da produção.
Para a produção em massa, podemos aceitar 50% de pagamento antecipado antes da produção, e recolher o restante 50% de pagamento antes do envio.
Depois de cooperarmos com o pedido mais de 6 vezes, poderíamos negociar outros termos de pagamento como A/S (após vista)
