SM1516 Motor passo-a-passo de engrenagem 5V DC 15mm Diâmetro 18° Ângulo de passo com caixa de engrenagens de cilindro
Lugar de origem | China |
---|---|
Marca | VIC-TECH |
Certificação | RoHS |
Número do modelo | SM1516-13GR |
Quantidade de ordem mínima | 1Unit |
Preço | $3.8~$8/Unit |
Detalhes da embalagem | The product is packed with pearl cotton, and the outside is in a carton. |
Tempo de entrega | 10~30 days after receiving sample payment |
Termos de pagamento | MoneyGram, Western Union,Credit Card,T/T, L/C |
Habilidade da fonte | 100000\ Units/year |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xMotor type | PM stepper motor+ gearbox | Motor size | 15mm diameter |
---|---|---|---|
Step angle | 18°/gear ratio | Resistance | 10Ω/phase |
Gear ratio | 10:1 to 350:1 | Gearbox type | 13GR cylinder gearbox |
SM1516-13GR caixa de engrenagens de cilindro de 15 mm de diâmetro 5V DC 18° ângulo passo PM motor passo
Descrição:
Este é um motor passo de ímã permanente de 15 mm ligado com uma caixa de velocidades por cima.
A caixa de engrenagens é uma caixa de engrenagens de cilindro 13GR (15,5 mm de diâmetro)
Temos diferentes proporções para escolher, de 10:1 a 350:1.
O cliente pode escolher a relação de velocidades adequada com base nas suas necessidades de velocidade/torque.
Há uma engrenagem no eixo da caixa de velocidades, e podemos removê-la se os clientes não precisarem dela.
Em geral, o eixo de saída é o eixo D.
O conector é Molex 51021-0400 (1.25mm passo 4 pinos conector regular), e podemos substituí-lo por outro tipo de conector se os clientes quiserem.
Parâmetros do motor:
Número do modelo. | SM1516-13GR |
Tipo de motor | Motor passo-a-passo bipolar |
Ângulo de passo | Relação 18°/engrenagem |
Voltagem nominal | 5V DC |
Resistência da bobina | 10Ω |
Fase n° 1. | 2 fases |
Tipo de conector | Molex 51021-0400 |
Tipo de caixa de velocidades | 13GR (15,5 mm de diâmetro) |
Parâmetros da caixa de velocidades:
Proporção de engrenagem | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
Relação exata | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
Número de dentes | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
Níveis de engrenagem | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
Eficiência | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
Proporção de engrenagem | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
Relação exata | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
Número de dentes | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
Níveis de engrenagem | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
Eficiência | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
Desenho de projeto:

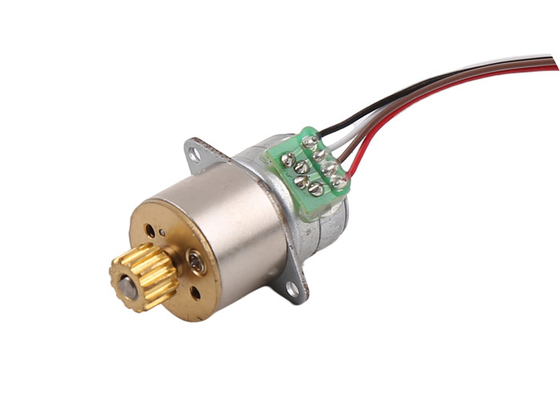

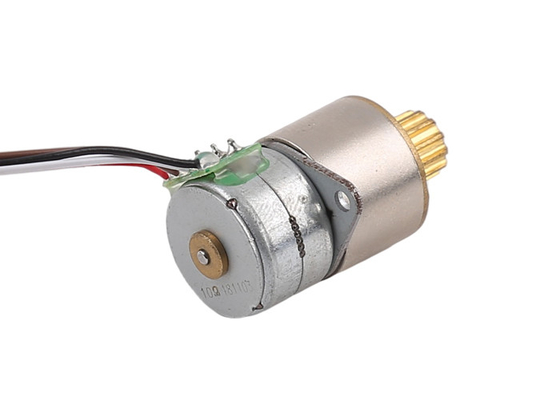

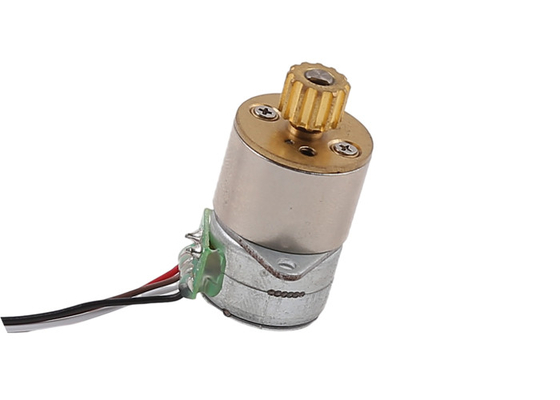

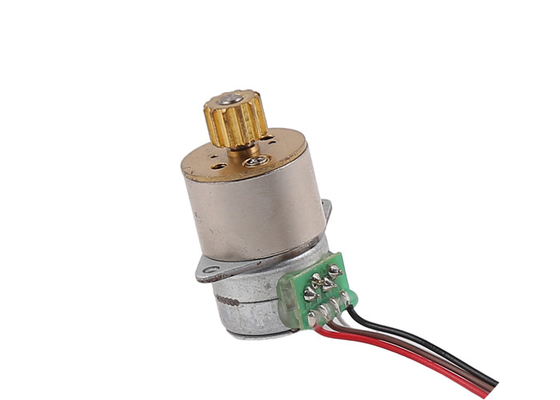

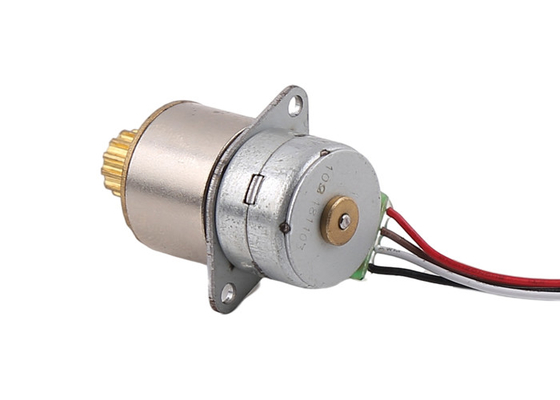

Display do produto:
Aplicação de motores passo a passo:
Os motores passo a passo são usados para controle preciso, amplamente utilizados em equipamentos médicos, impressoras 3D, controle de precisão industrial, equipamentos de automação, etc.
Os motores passo a passo podem ser utilizados em qualquer mecanismo que exija um controlo preciso e um movimento rotacional/linear.
Vantagem dos motores passo a passo:
O motor passo a passo pode atingir um controle preciso mesmo sem codificadores de circuito fechado / sem sistema de feedback, também não têm escova elétrica.Assim não há interferência eletromagnética e problemas de faíscas elétricasEm alguns casos, podem substituir motores DC com escova/motores sem escova.
Os motores passo a passo são fáceis de controlar com os condutores, e esta característica estabelece a sua posição importante no campo do controlo preciso.
1- Controle preciso possível, programável
2Sem interferências eletromagnéticas e faíscas elétricas.
3. Pequeno tamanho
4Preço razoável.
5Baixo ruído.
6. Longa vida útil
Os motores passo a passo são amplamente utilizados em todas as indústrias.
Informações de embalagem e transporte:
As amostras são embaladas com esponja de espuma dentro de uma caixa de papel.
Para a produção em massa, os produtos são embalados em caixas de papel.
Para o transporte marítimo (produção em massa), as caixas são embaladas em paletes.
Tempo de expedição:
Por express ((DHL/UPS/Fedex/TNT): 5~12 dias
Por via expressa 4PX: 10~20 dias
Transporte marítimo: 40~60 dias (depende de diferentes países)
Perguntas frequentes:
Pergunta 1: É fabricante ou comerciante?
Somos um fabricante. Nós mesmos produzimos motores.
Pergunta 2:Onde está a sua fábrica? Podemos visitar a sua fábrica?
Nossa fábrica está localizada na cidade de Changzhou. Sinta-se à vontade para nos visitar se quiser.
Pergunta 3:Você fornece amostras personalizadas / amostras gratuitas?
Somos capazes de fazer a personalização em amostras, e custa custo de personalização extra.
Não, não enviamos amostras grátis.
Pergunta 4:Qual é o prazo de entrega das amostras?
Para as amostras em existência, o prazo é de 3 dias.
Para as amostras que não estão em estoque, o prazo de entrega é de cerca de 15 dias.
Para amostras personalizadas, o prazo de entrega é de cerca de 25 a 30 dias.
Pergunta 5:Que serviço de personalização oferece?
Temos uma equipa com mais de 20 anos de experiência.
Oferecemos serviços de personalização em todos os tipos de componentes de motores.
A partir do motor, do deslizador, do parafuso de chumbo, do design das caixas de velocidades.
Ao comprimento do cabo, tipo de conector e projeto FPC.
Pergunta 6:Podemos assinar um contrato de sigilo se quisermos desenvolver um novo produto?
Sim, podemos assinar um contrato de confidencialidade e proteger a sua confidencialidade.
Sinta-se à vontade para nos contactar se tiver um novo projeto a desenvolver.
