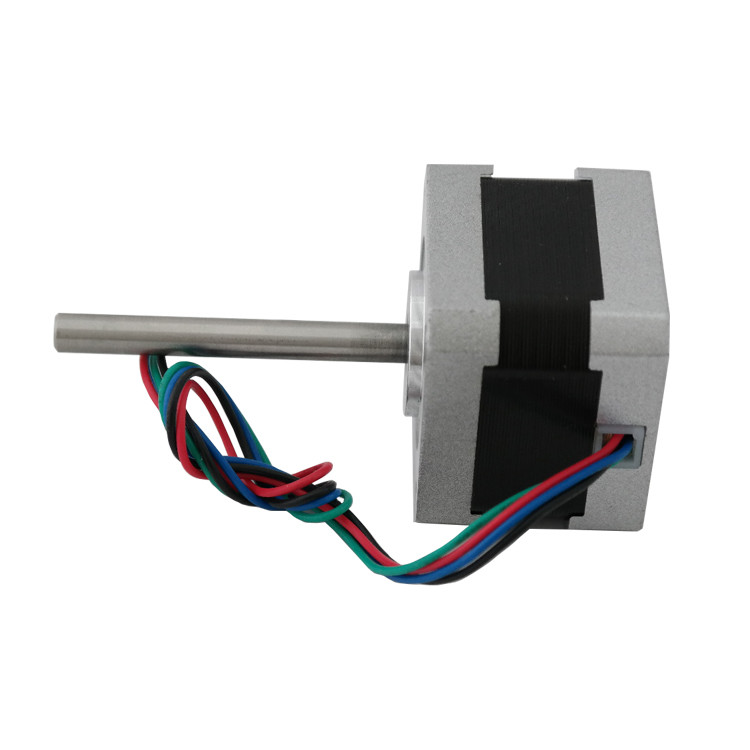

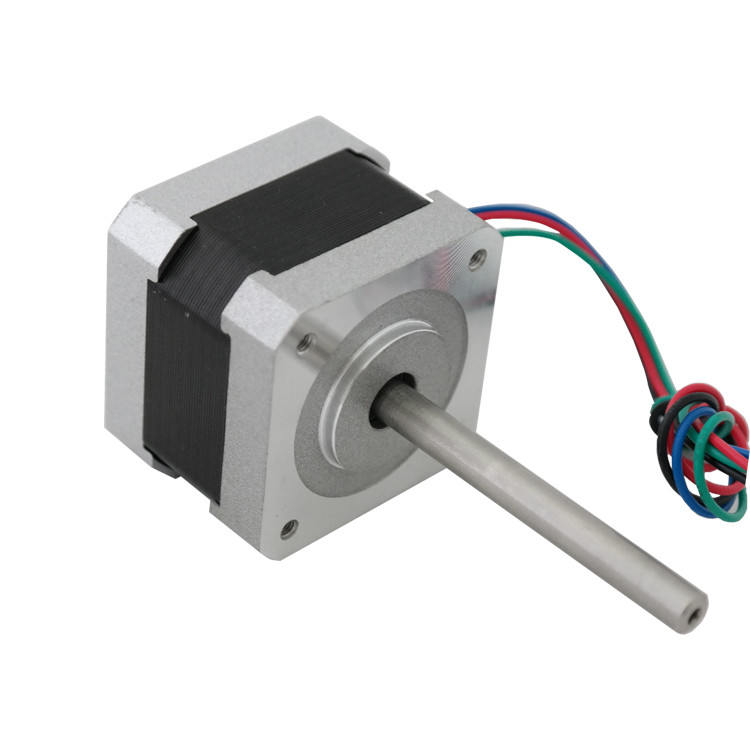

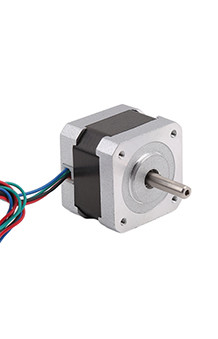

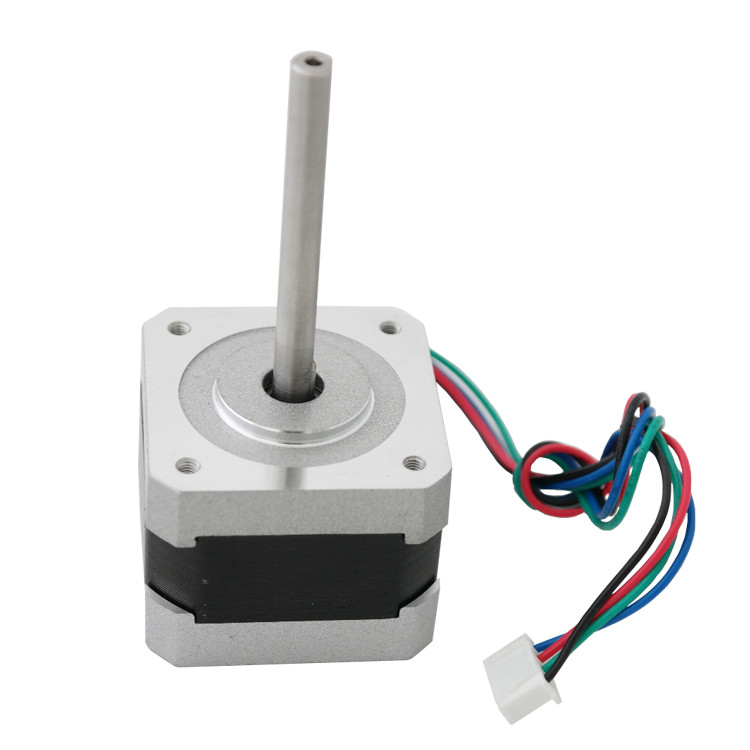

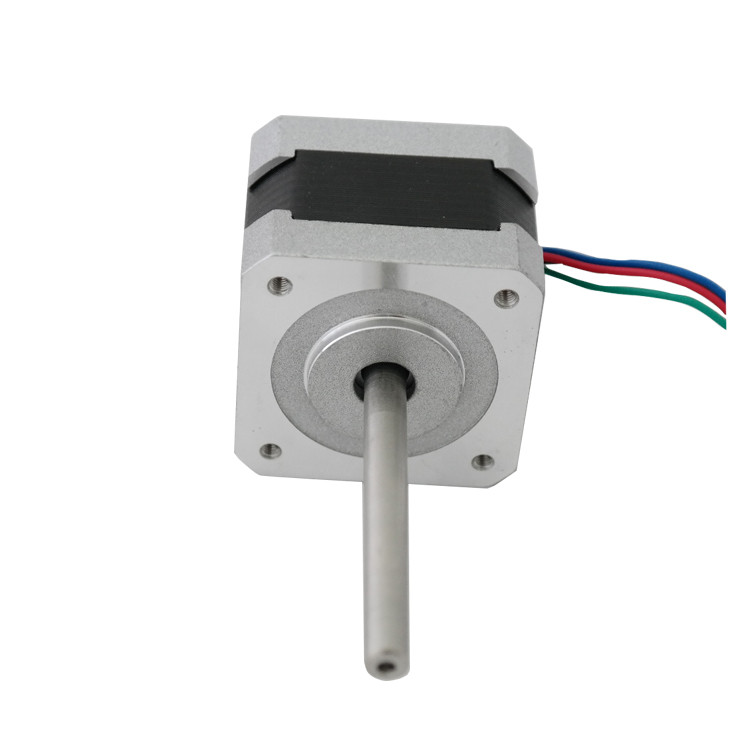

Motor de Passo Híbrido de 2 Fases 42mm

  • 2 Phase Hybrid Stepper Motor 42mm
  • 2 Phase Hybrid Stepper Motor 42mm
  • 2 Phase Hybrid Stepper Motor 42mm
  • 2 Phase Hybrid Stepper Motor 42mm
  • 2 Phase Hybrid Stepper Motor 42mm
Lugar de origem Jiangsu, China (continente)
Marca VIC-TECH
Certificação RoSH
Número do modelo 42HS34-0404-17AF
Quantidade de ordem mínima 1 UNIDADE
Preço $4-10/Unit
Detalhes da embalagem O pacote padrão da exportação, ou pode ser personalizado
Tempo de entrega 15-30 dias do trabalho
Termos de pagamento T/T, Western Union, L/C, MoneyGram
Habilidade da fonte 1000000 unidades pelo ano

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Ângulo de passo 10,8° Aumento da temperatura 80°Cmax
Temperatura Ambiente -20℃~+50℃ Força axial máxima 10N
Tipo Híbridos Fase 2
Corrente / fase 0.4a Tensão 12V
Destacar

Motor deslizante linear híbrido

,

motor deslizante bipolar de 2 fases
Deixe um recado
Descrição de produto

Motor de passo para impressora 3D de 2 fases, motor de passo Nema 17, motor de passo linear híbrido de 42 mm



Os motores de passo são sistemas de movimento que permitem uma alta precisão de posicionamento.
Com sua alta potência já em baixa velocidade, seu torque de parada e a possibilidade de dividir os passos em micro passos,
os motores de passo podem fornecer movimentos diretos e precisos em um volume pequeno.
As tecnologias de ímã permanente e híbrida são usadas para fornecer uma gama completa de soluções.
A ausência de comutação mecânica dá a esses motores uma longa vida útil, que geralmente é dada pelas mangas
de acordo com a carga aplicada no eixo.


Motor de Passo Híbrido de 2 Fases 42mm 0

Dimensão Mecânica: MM


Motor de Passo Híbrido de 2 Fases 42mm 1

NOME DO PRODUTO Motor de passo linear
MODELO 42HS34-0404-17AF
RESISTÊNCIA 30Ω±10%
INDUTÂNCIA 35mH±20%
INÉRCIA 2,8 Kg.cm
PRECISÃO DE POSIÇÃO 1.8°±0.09°
AUMENTO DE TEMP (máx) 80℃
RIGIDEZ DIELÉTRICA 500VDC
RESISTÊNCIA DE ISOLAMENTO 100MOhm(500VDC)
FOLGA RADIAL MÁX 0,025mm(CARGA 450G)
FOLGA AXIAL MÁX 0,075mm(CARGA 920G)
CLASSE DE ISOLAMENTO B

Aplicações Típicas

  • ​Equipamento Têxtil
  • Controle Automático
  • Máquina de Embalagem
  • Veículo de Engenharia
  • Impressora 3D
  • Nova Energia
  • Abridores de Portão
  • Máquina de Venda Automática
  • Sistema de Transporte
  • Equipamento Médico
  • Controle de Fluido
  • Equipamento Financeiro OA

Especificações


Nº do Modelo Ângulo de Passo (°) Comprimento do Motor (mm)

Corrente
Por Fase
A

 Resistência /Fase Ω Indutância /Fase mH Torque de Retenção kg.cm Nº de Fios Torque de Detent g.cm Inércia do Rotor g.cm² Peso   Kg

42HM34
-1334

 0.9 34 1.33 2.1 4.2 2.2 4 200 35 0.22

42HM34
-0316

 0.9 34 0.31 38.5 33 1.58 6 200 35 0.22

42HM34
-0956

 0.9 34 0.95 4.2 4 1.58 6 200 35 0.22

42HM40
-1684

 0.9 40 1.68 1.65 3.2 3.3 4 220 54 0.28

42HM40
-0406

 0.9 40 0.4 30 30 2.59 6 220 54 0.28

42HM40
-1206

 0.9 40 1.2 3.3 3.4 2.59 6 220 54 0.28

42HM48
-1684

 0.9 48 1.68 1.65 4.1 4.4 4 250 68 0.38

42HM48
-1206

 0.9 48 1.2 3.3 4 3.17 6 250 68 0.38

42HM48
-0406

 0.9 48 0.4 30 38 3.17 6 250 68 0.38

42HS60
-1684

 0.9 60 1.68 1.65 5 5.5 4 270 106 0.55



Vantagem Competitiva

  • Alta qualidade e o melhor preço.

  • Entrega rápida, empresa de armazenamento e umestoque adequado.

  • Perto do porto de Xangai, o tráfego é muito conveniente.

Curva de Torque para Referência
Motor de Passo Híbrido de 2 Fases 42mm 2

Serviço de personalização


O design do motor pode ser ajustado com base na exigência do cliente, incluindo:
Diâmetro do motor: temos motores de 6mm, 8mm, 10mm, 15mm e 20 mm de diâmetro
Resistência da bobina/tensão nominal: a resistência da bobina é ajustável e, com maior resistência, a tensão nominal do motor é maior.
Design do suporte/comprimento do fuso de esferas: se o cliente quiser que o suporte seja mais longo/curto, com design especial, como orifícios de montagem, é ajustável.
PCB + cabos + conector: o design do PCB, o comprimento do cabo e o passo do conector são todos ajustáveis, eles podem ser substituídos por FPC, se os clientes exigirem.

Motor de Passo Híbrido de 2 Fases 42mm 3

Apresentação de Detalhes do Produto


Motor de Passo Híbrido de 2 Fases 42mm 4
