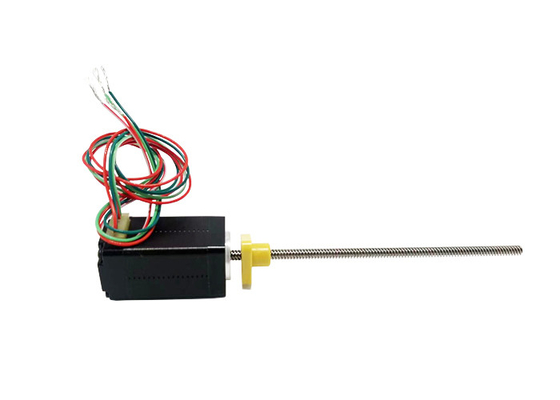

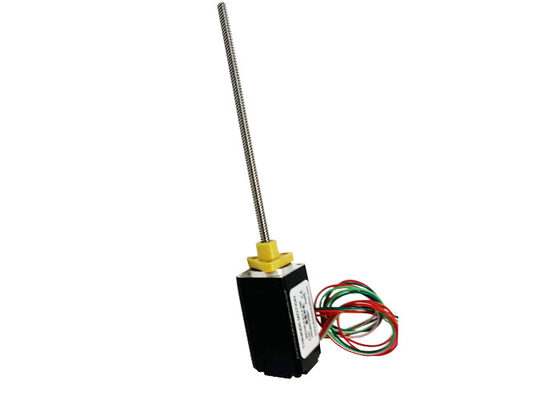

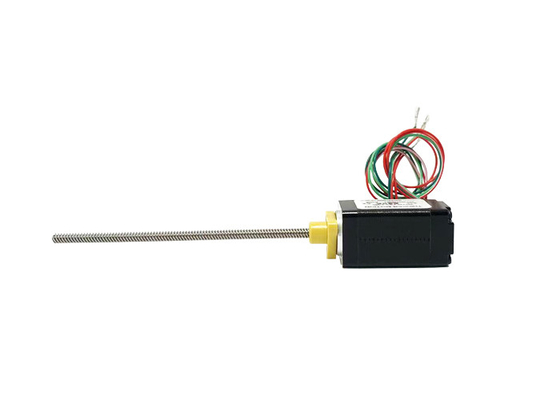

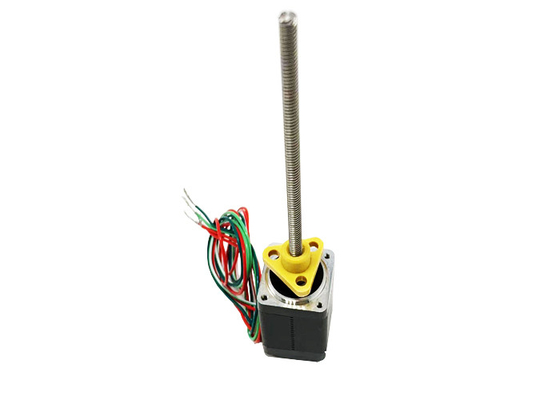

20mm 2.5V 2phase drive externo Parafuso de avanço Motor de passo linear híbrido para equipamentos médicos

  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
Place of Origin China
Marca VIC-TECH
Certificação RoHS
Model Number VSM20HS30-C2-0254-100-01
Minimum Order Quantity 1Unit
Preço $32.8~$45.7/Unit
Packaging Details Standard export package, or can be customized
Delivery Time 15-30 work days
Payment Terms Western Union, T/T, L/C, MoneyGram
Supply Ability 1000000 Units/year

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Motor size 20mm Voltage/Phase 2.5 / 6.3V
Current/Phase 0.5A Resistance/Phase 5.1 / 12.5Ω
Inductance/Phase 1.5 / 4.5mH Number of lead wires 4
Rotor inertia 2 g·cm² city Changzhou
Deixe um recado
Descrição de produto

20mm 2.5V 2phase drive externo Parafuso de avanço Motor de passo linear híbrido para equipamentos médicos

Motor de passo híbrido Nema 8 (20 mm), bipolar, 4 condutores, baixo ruído, longa vida útil, alto desempenho, certificado CE e RoHS.





VSM20HS30-C2-0254-100-01 Motores padrão acionados externamente Visão externa:

20mm 2.5V 2phase drive externo Parafuso de avanço Motor de passo linear híbrido para equipamentos médicos 0

20mm 2.5V 2phase drive externo Parafuso de avanço Motor de passo linear híbrido para equipamentos médicos 1





Descrições:





Nome do Produto

 Motores de passo híbridos acionados externamente de 20 mm

Modelo

 VSM20HS30-C2-0254-100-01

Tipo

 motores de passo híbridos

Ângulo de passo

 1,8°

Tensão (V)

 2,5 / 6,3

Corrente (A)

 0,5

Resistência (Ohms)

 5.1 / 12.5

Indutância (mH)

1,5 / 4,5
Fios condutores 4

Torque de Retenção (Nm)

0,02 / 0,04

Comprimento do motor (mm)

30/42
Temperatura ambiente -20℃ ~ +50℃
Aumento de temperatura 80K máx.
Rigidez dielétrica 1mA máx.@ 500V, 1KHz, 1seg.
Resistência de isolamento 100MΩ Mín.@500Vdc



Certificações:



20mm 2.5V 2phase drive externo Parafuso de avanço Motor de passo linear híbrido para equipamentos médicos 2

Parâmetros elétricos:



Tamanho do Motor

Tensão/

Estágio

(V)

Atual/

Estágio

(A)

Resistência/

Estágio

(Ω)

Indutância/

Estágio

(mH)

Número de

Fios condutores

Inércia do Rotor

(g.cm2)

Torque de Retenção

(Nm)

Comprimento do Motor L

(milímetros)
20 2.5 0,5 5.1 1,5 4 2 0,02 30
20 6.3 0,5 12.5 4.5 4 3 0,04 42



Parâmetros técnicos gerais:



Folga radial Máximo de 0,02 mm (carga de 450 g) Resistência de isolamento 100MΩ @ 500VCC
folga axial 0,08mm Max (carga de 450g) Rigidez dielétrica 500VAC, 1mA, 1s@1KHZ
Carga radial máxima 15N (20mm da superfície do flange) classe de isolamento Classe B (80K)
Carga axial máxima 5N Temperatura ambiente -20℃ ~ +50℃



Especificações do parafuso:

Diâmetro do parafuso de avanço (mm) Chumbo (mm) passo (mm) Desligue a força de travamento automático (N)
3.5 0,6096 0,003048 80
3.5 1 0,005 40
3.5 2 0,01 10
3.5 4 0,02 1
3.5 8 0,04 0

Curva de frequência de torque:

20mm 2.5V 2phase drive externo Parafuso de avanço Motor de passo linear híbrido para equipamentos médicos 3

20mm 2.5V 2phase drive externo Parafuso de avanço Motor de passo linear híbrido para equipamentos médicos 4

Condição de teste:

Acionamento por chopper, meio micropasso, tensão de acionamento 24V



Areas de aplicação:

Dispositivos médicos:Os motores de passo híbridos de 20 mm acionados externamente são amplamente utilizados no campo de dispositivos médicos, como seringas médicas, bombas de infusão, máquinas respiratórias e assim por diante.Suas características de alta precisão e baixo ruído podem garantir a segurança e a estabilidade do equipamento médico.



Instrumentos de Laboratório:Os motores de passo híbridos out-drive de 20 mm também são comumente usados ​​em instrumentos de laboratório, como analisadores automatizados, cromatógrafos líquidos, cromatógrafos a gás e assim por diante.Sua alta precisão e controlabilidade podem garantir a precisão e estabilidade dos resultados experimentais.



Instrumentos Ópticos Visuais:No campo de instrumentos ópticos visuais, os motores de passo híbridos de 20 mm são comumente usados ​​em lentes de foco automático, câmeras de vídeo, telescópios e outros equipamentos para obter funções de foco e rastreamento de alta precisão.



Semicondutor:Os motores de passo híbridos de 20 mm também são amplamente utilizados em equipamentos de semicondutores, como equipamentos de fabricação de semicondutores, cortador de wafer, equipamento de embalagem de semicondutores e assim por diante.Sua alta precisão e controlabilidade podem garantir a precisão e a estabilidade do processo de fabricação de semicondutores.



Comunicação:No campo da comunicação, os motores de passo híbridos de 20 mm acionados externamente são comumente usados ​​em equipamentos de comunicação, como equipamentos de comunicação de fibra óptica, equipamentos de comunicação por satélite.Suas características de alta precisão e baixo ruído podem garantir a qualidade de transmissão e estabilidade do equipamento de comunicação.



Nova energia:No campo da nova energia, os motores de passo híbridos out-drive de 20 mm são comumente usados ​​em equipamentos solares fotovoltaicos, como rastreadores solares, coletores solares, etc. Sua alta precisão e controle podem garantir a qualidade de transmissão e estabilidade do equipamento de comunicação.Sua alta precisão e controlabilidade podem garantir a eficiência e estabilidade do equipamento solar.



Requisitos de seleção do motor:

►Sentido de movimento/montagem

►Carregar Requisitos

►Requisitos de curso

►Requisitos de usinagem final

►Requisitos de precisão

►Requisitos de feedback do codificador

►Requisitos de ajuste manual

►Requisitos Ambientais



Oficina de produção:

20mm 2.5V 2phase drive externo Parafuso de avanço Motor de passo linear híbrido para equipamentos médicos 5

20mm 2.5V 2phase drive externo Parafuso de avanço Motor de passo linear híbrido para equipamentos médicos 6

20mm 2.5V 2phase drive externo Parafuso de avanço Motor de passo linear híbrido para equipamentos médicos 7
