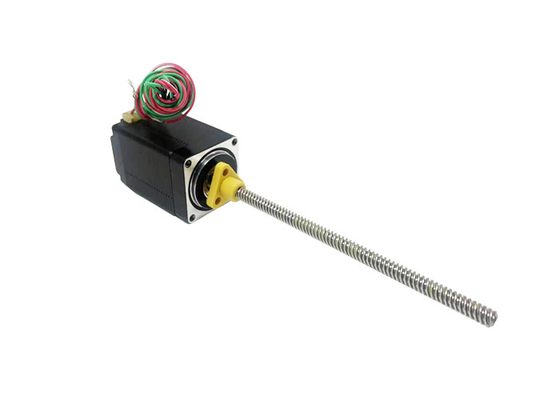

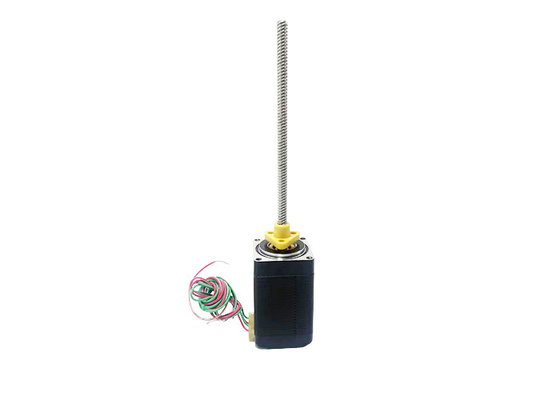

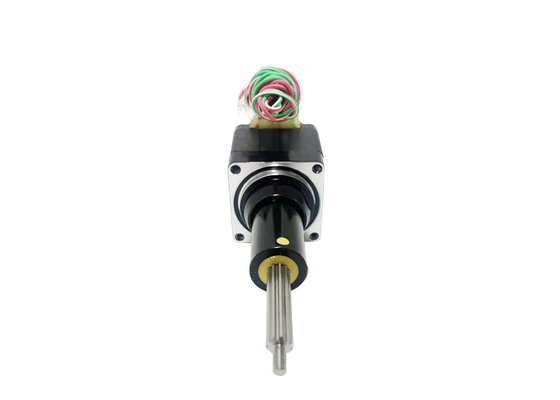

Motor deslizante híbrido do Nema 11 (28mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho.

  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
Lugar de origem China
Marca VIC-TECH
Certificação RoHS
Número do modelo VSM28HSM
Quantidade de ordem mínima 1Unit
Preço $31~$80/Unit
Detalhes da embalagem O pacote padrão da exportação, ou pode ser personalizado
Tempo de entrega 15-30 dias do trabalho
Termos de pagamento Western Union, T/T, L/C, MoneyGram
Habilidade da fonte 1000000 unidades/ano

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tamanho do motor 28mm Ângulo da etapa 1.8°
Tensão (v) 2.1 / 3,7 (a) atual 1
Resistência (ohms) 2.1 / 3,7 Indutância (mH) 1.5 / 2,3
Fios de ligação 4 Cidade Changzhou
Destacar

Motor híbrido passo-a-passo de baixo ruído

,

motor híbrido passo-a-passo de longa vida
Deixe um recado
Descrição de produto

Nema 11 (28mm) motor híbrido passo a passo, bipolar, 4-condução, parafuso ACME, baixo ruído, longa vida, alto desempenho.

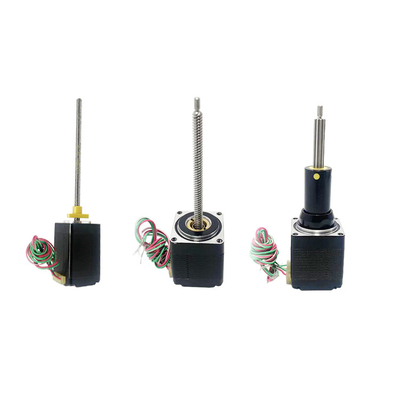

Este motor híbrido passo a passo de 28 mm está disponível em três tipos: acionado externamente, através do eixo e através do eixo fixo.

Propulsão máxima até 240 kg, baixa elevação de temperatura, baixa vibração, baixo ruído, longa vida útil (até 5 milhões de ciclos) e alta precisão de posicionamento (até ±0,01 mm)



Motor deslizante híbrido do Nema 11 (28mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 0

Desenho do contorno externo do motor VSM28HSM:



Motor deslizante híbrido do Nema 11 (28mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 1

Notas:

O comprimento do parafuso de chumbo pode ser personalizado

A usinagem personalizada é viável no final do parafuso de chumbo





Descrições:



Nome do produto

 Motores híbridos passo a passo de 28 mm

Modelo

 VSM28HSM

Tipo

 Motores híbridos passo a passo

Ângulo de passo

 10,8°

Voltagem (V)

 2.1 / 3.7

Corrente (A)

 1

Resistência (Ohms)

 2.1 / 3.7

Indutância (mH)

1.5 /2.3
Cabos de chumbo 4

Comprimento do motor (mm)

35/45
Temperatura ambiente -20°C ~ +50°C
Aumento da temperatura 80 mil Max.
Força dielétrica 1mA Max. @ 500V, 1KHz, 1Seg.
Resistência ao isolamento 100MΩ Min. @500Vdc



Certificações:



Motor deslizante híbrido do Nema 11 (28mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 2

Parâmetros elétricos:



Tamanho do motor

Voltagem/

Fase

(V)

Atual/

Fase

(A)

Resistência/

Fase

(Ω)

Indutividade/

Fase

(mH)

Número de

Cabos de chumbo

Inercia do rotor

(g.cm)2)

Peso do motor
(g)

Comprimento do motor L

(mm)
28 2.1 1 2.1 1.5 4 9 120

34
28 3.7 1 3.7 2.3 4 13 180



45





Especificações e parâmetros de desempenho dos parafusos de chumbo:



Diâmetro

(mm)

Plomo

(mm)

Passo

(mm)

Força de bloqueio automático desligada

(N)
4.76 0.635 0.003175 100
4.76 1.27 0.00635 40
4.76 2.54 0.0127 10
4.76 5.08 0.0254 1
4.76 10.16 0.0508 0



Nota: Para mais especificações de parafusos de chumbo, por favor contacte-nos.



Desenho de contorno do motor cativo padrão dos motores híbridos passo a passo de 28 mm:



Motor deslizante híbrido do Nema 11 (28mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 3

Notas:

A usinagem personalizada é viável no final do parafuso de chumbo



Acidente vascular cerebral

(mm)

Dimensão A

(mm)

 Dimensão B (mm)
L = 34 L = 42
12.7 19.8 6.5 0
19.1 26.2 12.9 0
25.4 32.5 19.2 5.9
31.8 38.9 25.6 12.3
38.1 45.2 31.9 18.6
50.8 57.9 44.6 31.3
63.5 70.6 57.3 44


Desenho de contorno do motor híbrido passo-a-passo padrão de 28 mm:



Motor deslizante híbrido do Nema 11 (28mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 4

Notas:

O comprimento do parafuso de chumbo pode ser personalizado

A usinagem personalizada é viável no final do parafuso de chumbo



Curva de velocidade e de empuxo:

28 série 34mm comprimento do motor bipolar Chopper drive

100% da frequência de pulso de corrente e da curva de empuxo (parafuso de chumbo de Φ4,76 mm)

Motor deslizante híbrido do Nema 11 (28mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 5



28 série 45mm motor comprimento bipolar Chopper drive

100% da frequência de pulso de corrente e da curva de empuxo (parafuso de chumbo de Φ4,76 mm)

Motor deslizante híbrido do Nema 11 (28mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 6





Chumbo (mm) Velocidade linear (mm/s)
0.635 0.635 1.27 1.905 2.54 3.175 3.81 4.445 5.08 5.715 11.43
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43 22.86
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86 45.72
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72 91.44
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44 182.88



Condição de ensaio:

Acionamento de helicóptero, sem rampas, meio micro-passo, tensão de acionamento 24V





Áreas de aplicação:



Robótica:Os motores passo-a-passo híbridos são amplamente utilizados na robótica.As aplicações da robótica incluem robôs industriais, robôs de serviço, robôs médicos, etc.



Equipamento de automação:Os motores passo-a-passo híbridos também podem ser usados em uma variedade de equipamentos de automação, como máquinas automáticas de embalagem, linhas de produção automatizadas, impressoras, máquinas têxteis e muito mais.Fornecem um controlo preciso da posição, movimento de alta velocidade e desempenho confiável.



Impressoras 3D:Os motores passo-a-passo híbridos desempenham um papel importante nas impressoras 3D. Eles podem ser usados para controlar a posição e a velocidade da cabeça de impressão para impressão de alta precisão.Os motores passo-a-passo híbridos nas impressoras 3D fornecem posicionamento preciso e movimento suave para garantir a qualidade da impressão.



Dispositivos médicos:Os motores híbridos passo-a-passo também são comumente usados em dispositivos médicos, por exemplo, podem ser usados em equipamentos de imagem médica, robôs cirúrgicos, seringas, processamento automatizado de amostras e muito mais.Os motores passo-a-passo híbridos fornecem um controle preciso de posição e movimento nestes dispositivos para atender aos requisitos da indústria médica de alta precisão e confiabilidade.



Equipamento automóvel:Os motores híbridos passo-a-passo também são usados em uma ampla gama de equipamentos automotivos.bem como em vários sistemas de controlo no interior do veículoOs motores passo-a-passo híbridos fornecem controle de posição altamente preciso e desempenho confiável em equipamentos automotivos.



Vantagem:



Alta precisão:Os motores passo-a-passo híbridos permitem um controle de posição altamente preciso.Isso os torna muito adequados para aplicações que exigem controle de movimento fino.



Bom desempenho a baixa velocidade:Os motores passo-a-passo híbridos funcionam bem a baixas velocidades. Eles podem fornecer um alto torque de saída, tornando mais fácil lidar com aplicações que exigem alto torque de partida ou funcionam a baixas velocidades.Isso os torna úteis em cenários que exigem controle preciso e câmera lenta.



Controle de unidade simples:Os motores híbridos passo-a-passo têm um controle de acionamento relativamente simples.O controlo preciso da posição e do controlo da velocidade dos motores passo a passo pode ser alcançado com circuitos de accionamento adequados.



Alta fiabilidade:Os motores híbridos passo a passo oferecem alta confiabilidade e durabilidade.Eles são tipicamente fabricados com projetos magnéticos fortes e materiais de alta qualidade que mantêm desempenho estável durante longos períodos de operação e arranques repetidosIsto torna-os adequados para aplicações que exigem longos tempos de funcionamento e alta fiabilidade.



Resposta rápida e desempenho dinâmico:Os motores híbridos passo a passo têm um tempo de resposta rápido, permitindo mudanças de posição precisas em um curto período de tempo.e pode lidar com mudanças repentinas de cargaIsto torna-os adequados para aplicações que exigem resposta rápida e alto desempenho dinâmico.



Requisitos de selecção do motor:

Direção de movimento/montagem

Requisitos de carga

Requisitos de acidente vascular cerebral

Requisitos de usinagem final

Requisitos de precisão

Requisitos de feedback do codificador

Requisitos de regulação manual

Requisitos ambientais
