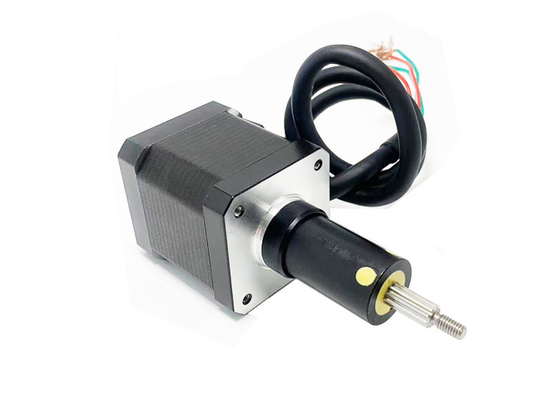

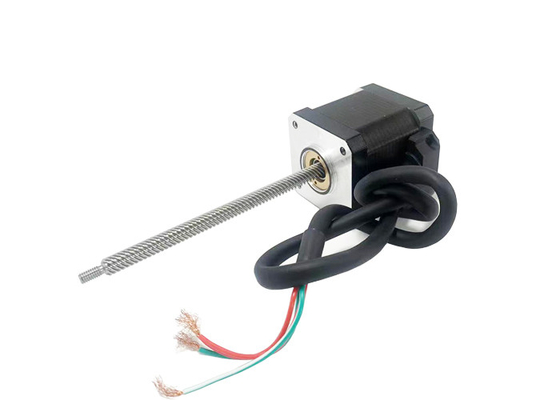

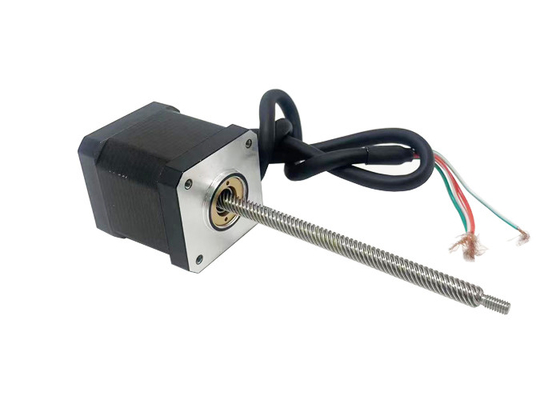

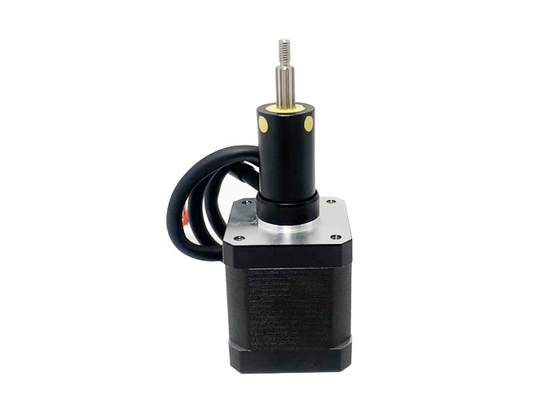

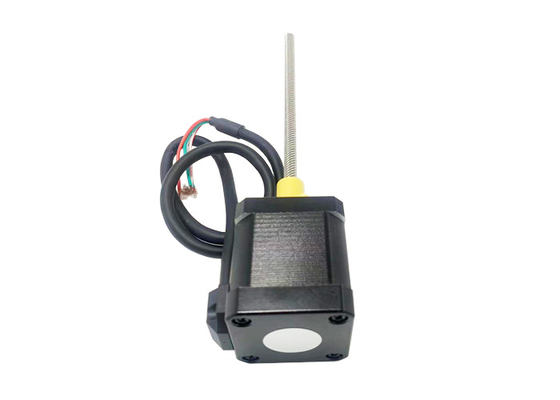

Motor deslizante híbrido do Nema 17 (42mm), bipolar, 4 ligação, parafuso movimentador do ACME, ângulo 1.8° da etapa, longa vida, elevado desempenho.
Lugar de origem | China |
---|---|
Marca | VIC-TECH |
Certificação | RoHS |
Número do modelo | VSM42HSM |
Quantidade de ordem mínima | 1Unit |
Preço | $24~$68/Unit |
Detalhes da embalagem | O pacote padrão da exportação, ou pode ser personalizado |
Tempo de entrega | 15-30 dias do trabalho |
Termos de pagamento | Western Union, T/T, L/C, MoneyGram |
Habilidade da fonte | 1000000 unidades/ano |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTamanho do motor | 42mm | Ângulo de passo | 10,8° |
---|---|---|---|
Voltagem (V) | 2.6/ 2/2.5 | Corrente (A) | 1.5/2.5 |
Resistência (ohms) | 1.8 / 0.8/1 | Indutância (mH) | 1.8/2.8/ 4,6 |
Cabos de chumbo | 4 | Cidade | Changzhou |
Nema 17 (42 mm) motor híbrido passo a passo, bipolar, de 4 eixos, parafuso ACME, ângulo de passo 1,8°, longa vida, alto desempenho.

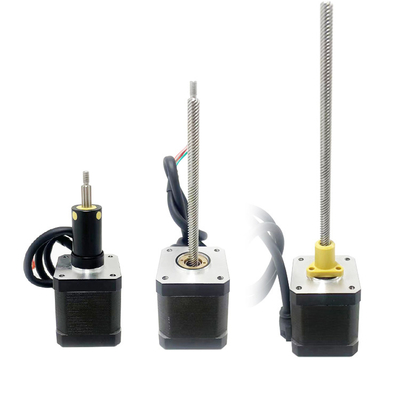

Este motor híbrido passo a passo de 42 mm está disponível em três tipos: acionado externamente, através do eixo e através do eixo fixo.
Descrições:
Nome do produto |
Motores híbridos passo a passo de 42 mm |
Modelo |
VSM42HSM |
Tipo |
Motores híbridos passo a passo |
Ângulo de passo |
10,8° |
Voltagem (V) |
2/ 2, 6/ 3.3 |
Corrente (A) |
1.5/2.5 |
Resistência (Ohms) |
0.8/1.8/2.2 |
Indutância (mH) |
1.8/2.8/4.6 |
Cabos de chumbo | 4 |
Comprimento do motor (mm) |
A partir de 1 de janeiro de |
Temperatura ambiente | -20°C ~ +50°C |
Aumento da temperatura | 80 mil Max. |
Força dielétrica | 1mA Max. @ 500V, 1KHz, 1Seg. |
Resistência ao isolamento | 100MΩ Min. @500Vdc |
Certificações:
Parâmetros elétricos:
Tamanho do motor |
Voltagem /Fase (V) |
Corrente /Fase (A) |
Resistência /Fase (Ω) |
Indutividade /Fase (mH) |
Número de Cabos de chumbo |
Inercia do rotor (g.cm)2) |
Peso do motor (g) |
Comprimento do motor L (mm) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Especificações e parâmetros de desempenho dos parafusos de chumbo:
Diâmetro (mm) |
Plomo (mm) |
Passo (mm) |
Força de bloqueio automático desligada (N) |
6.35 | 1.27 | 0.00635 | 150 |
6.35 | 3.175 | 0.015875 | 40 |
6.35 | 6.35 | 0.03175 | 15 |
6.35 | 12.7 | 0.0635 | 3 |
6.35 | 25.4 | 0.127 | 0 |
Nota: Para mais especificações de parafusos de chumbo, por favor contacte-nos.
Desenho do contorno externo do motor VSM42HSM:
Notas:
O comprimento do parafuso de chumbo pode ser personalizado
A usinagem personalizada é viável no final do parafuso de chumbo
Desenho de contorno do motor cativo padrão dos motores híbridos passo 42 mm:
Notas:
A usinagem personalizada é viável no final do parafuso de chumbo
Acidente vascular cerebral (mm) |
Dimensão A (mm) |
Dimensão B (mm) | |||
L = 34 | L = 40 | L = 48 | L = 60 | ||
12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |
Desenho de contorno do motor híbrido passo-a-passo de 42 mm:
Notas:
O comprimento do parafuso de chumbo pode ser personalizado
A usinagem personalizada é viável no final do parafuso de chumbo
Curva de velocidade e de empuxo:
42 série 34mm motor comprimento bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo (parafuso de chumbo de Φ6,35 mm)
42 série 40mm motor comprimento bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo (parafuso de chumbo de Φ6,35 mm)
Chumbo (mm) | Velocidade linear (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Condição de ensaio:
Acionamento por helicóptero, sem rampas, meio micro-passo, tensão de acionamento 40V
42 série 48mm motor comprimento bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo (parafuso de chumbo de Φ6,35 mm)
42 série 60mm comprimento do motor bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo (parafuso de chumbo de Φ6,35 mm)
Chumbo (mm) | Velocidade linear (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Condição de ensaio:
Acionamento por helicóptero, sem rampas, meio micro-passo, tensão de acionamento 40V
Áreas de aplicação:
Equipamento de automação:Os motores passo-a-passo híbridos de 42 mm são amplamente utilizados em uma variedade de equipamentos de automação, incluindo máquinas de embalagem automática, linhas de produção automatizadas, máquinas-ferramentas e equipamentos de impressão.Eles fornecem controle de posição preciso e alta saída de binário para atender aos requisitos de equipamentos de automação para movimento de precisão e confiabilidade.
Impressoras 3D:Os motores híbridos passo a passo de 42 mm desempenham um papel fundamental nas impressoras 3D. Eles são usados para impulsionar a cabeça de impressão para controle de posição de alta precisão e para realizar operações de impressão precisas.Estes motores oferecem boa precisão de posicionamento e confiabilidade, o que ajuda a melhorar o desempenho e a qualidade de impressão das impressoras 3D.
Dispositivos médicos:Os motores híbridos passo a passo de 42 mm são amplamente utilizados em dispositivos médicos.Estes motores são utilizados para controlar plataformas giratórias e peças móveisAlém disso, são usados para controle de posição de precisão em dispositivos médicos, como robôs cirúrgicos, seringas e processamento automatizado de amostras.
Robótica:Os motores passo-a-passo híbridos de 42 mm desempenham um papel importante na robótica.As aplicações da robótica incluem robôs industriais, robôs de serviço e robôs médicos.
Automóveis:Os motores passo-a-passo híbridos de 42 mm têm aplicações em equipamentos automotivos. Eles são usados em vários sistemas de controle dentro de automóveis, como ajuste de assento automotivo, levantamento e abaixamento de janelas,e ajuste do espelho retrovisorEstes motores proporcionam um controlo de posição de alta precisão e um desempenho fiável para garantir o bom funcionamento dos equipamentos automóveis.
Casa inteligente e electrónica de consumo:Os motores híbridos passo a passo de 42 mm são usados em eletrônicos domésticos e de consumo inteligentes.para fornecer funções precisas de controlo de posição e de movimento.
Para além das aplicações acima referidas, os motores híbridos passo a passo de 42 mm podem também ser utilizados em equipamentos têxteis, sistemas de monitorização de segurança, controlo de iluminação de palco,e outras áreas que exigem um controlo preciso da posição e um desempenho fiávelEm geral, os motores híbridos passo a passo de 42 mm têm uma ampla gama de aplicações em várias indústrias.
Vantagem:
Torque a baixas velocidades:Os motores híbridos passo a passo de 42 mm apresentam excelente desempenho de binário em baixas velocidades.Esta característica torna-os adequados para aplicações que exigem controlo preciso e movimentos lentos, tais como robótica, equipamento de automação e dispositivos médicos.
Precisão de posicionamento:Estes motores oferecem alta precisão de posicionamento e, com a sua fina resolução de passo, conseguem um posicionamento preciso e um controlo preciso do movimento.Isto é crucial em aplicações que exigem um posicionamento preciso, tais como máquinas CNC, impressoras 3D e sistemas de pick-and-place.
Capacidade de auto-bloqueio:Os motores híbridos passo-a-passo têm uma capacidade de auto-bloqueio quando os enrolamentos não estão energizados.que é vantajoso em aplicações em que é necessário manter uma posição sem energia, como em braços robóticos ou posicionadores.
Eficácia em termos de custos:Os motores híbridos passo a passo de 42 mm fornecem uma solução econômica para muitas aplicações.A simplicidade do seu sistema de controlo e a ausência de sensores de retroalimentação contribuem para a sua rentabilidade.
Ampla gama de velocidades de funcionamento:Estes motores podem operar em uma ampla gama de velocidades, desde velocidades muito baixas até velocidades relativamente altas.Esta flexibilidade no controlo da velocidade torna-os adequados para aplicações com requisitos de velocidade variáveis.
Tamanho compacto:O fator de forma de 42 mm representa um tamanho relativamente compacto para um motor passo a passo.Isto facilita a integração em aplicações de espaço limitado ou equipamentos que exigem projetos compactos e leves.
Confiabilidade e longevidade:Os motores híbridos passo-a-passo são conhecidos por sua confiabilidade e durabilidade.
Requisitos de selecção do motor:
Direção de movimento/montagem
Requisitos de carga
Requisitos de acidente vascular cerebral
Requisitos de usinagem final
Requisitos de precisão
Requisitos de feedback do codificador
Requisitos de regulação manual
Requisitos ambientais
