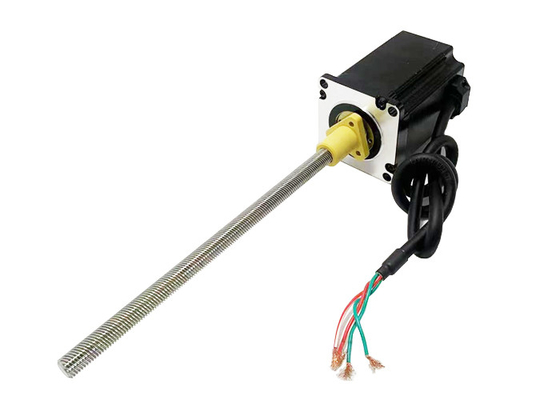

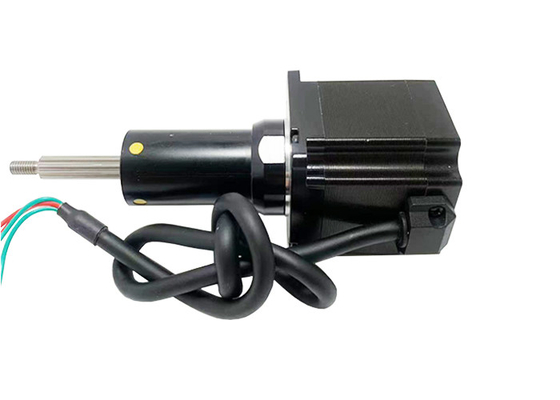

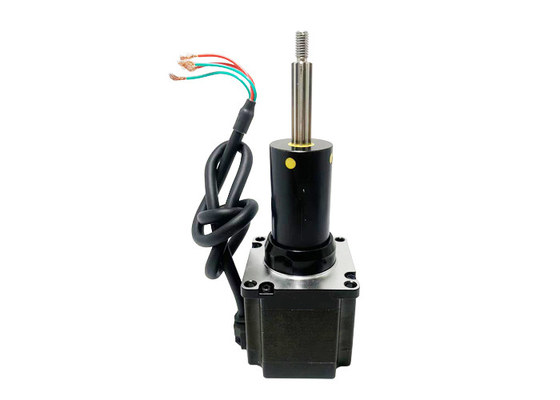

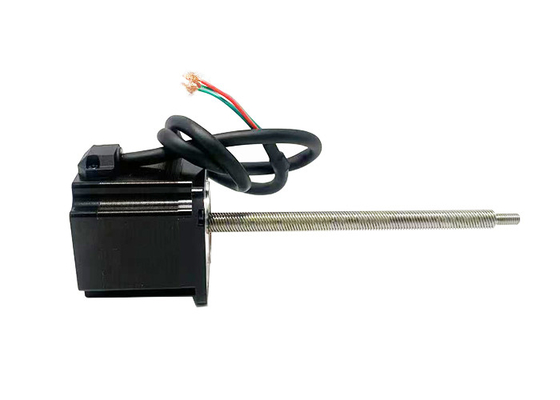

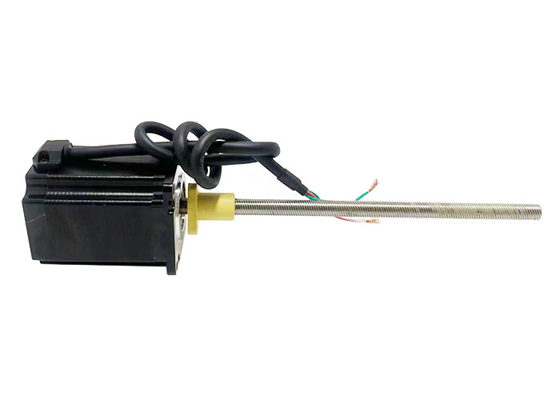

Motor deslizante híbrido do Nema 23 (57mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho.

  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 23 (57mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
Lugar de origem China
Marca VIC-TECH
Certificação RoHS
Número do modelo VSM57HSM
Quantidade de ordem mínima 1Unit
Preço $40~$94/Unit
Detalhes da embalagem O pacote padrão da exportação, ou pode ser personalizado
Tempo de entrega 15-30 dias do trabalho
Termos de pagamento Western Union, T/T, L/C, MoneyGram
Habilidade da fonte 1000000 unidades/ano

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tamanho do motor 57mm Ângulo da etapa 1.8°
Tensão (v) 2.3 / 3/3,1/3,8 (a) atual 3/4
Resistência (ohms) 0.75 / 1/0,78/0,95 Indutância (mH) 2.5 / 4,5/3,3/4,5
Fios de ligação 4 Cidade Changzhou
Destacar

motor híbrido passo-a-passo de alto desempenho
Deixe um recado
Descrição de produto

Nema 23 (57mm) motor híbrido passo a passo, bipolar, 4-lead, parafuso de chumbo ACME, baixo ruído, longa vida, alto desempenho.

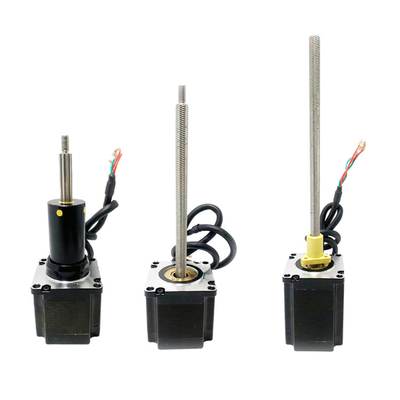

Este motor híbrido passo a passo de 57 mm está disponível em três tipos: acionado externamente, através do eixo e através do eixo fixo.

Este motor está disponível em tamanhos 20mm, 28mm, 35mm, 42mm, 57mm, 86mm
Duração do passo, 0,001524 mm~0,127 mm

Desempenho Propulsão máxima até 240 kg, baixa elevação de temperatura, baixa vibração, baixo ruído, longa vida útil (até 5 milhões de ciclos), alta precisão de posicionamento (até ± 0,01 mm)









Motor deslizante híbrido do Nema 23 (57mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 0





Descrições:



Nome do produto

 Motores híbridos passo a passo de 57 mm

Modelo

 VSM57HSM

Tipo

 Motores híbridos passo a passo

Ângulo de passo

 10,8°

Voltagem (V)

 2.3 / 3 / 3.1 / 3.8

Corrente (A)

 3/4

Resistência (Ohms)

 00,75 / 1 / 0,78 / 0.95

Indutância (mH)

2.5 / 4.5 / 3.3 / 4.5
Cabos de chumbo 4

Comprimento do motor (mm)

45 / 55 / 65 / 75
Temperatura ambiente -20°C ~ +50°C
Aumento da temperatura 80 mil Max.
Força dielétrica 1mA Max. @ 500V, 1KHz, 1Seg.
Resistência ao isolamento 100MΩ Min. @500Vdc



Certificações:



Motor deslizante híbrido do Nema 23 (57mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 1

Parâmetros elétricos:

Tamanho do motor

Voltagem

/Fase

(V)

Corrente

/Fase

(A)

Resistência

/Fase

(Ω)

Indutividade

/Fase

(mH)

Número de

Cabos de chumbo

Inercia do rotor

(g.cm)2)

Peso do motor

(g)

Comprimento do motor L

(mm)
57 2.3 3 0.75 2.5 4 150 580 45
57 3 3 1 4.5 4 300 710 55
57 3.1 4 0.78 3.3 4 400 880 65
57 3.8 4 0.95 4.5 4 480 950 75


Especificações e parâmetros de desempenho dos parafusos de chumbo:



Diâmetro

(mm)

Plomo

(mm)

Passo

(mm)

Força de bloqueio automático desligada

(N)
9.525 1.27 0.00635 800
9.525 2.54 0.0127 300
9.525 5.08 0.0254 90
9.525 10.16 0.0508 30
9.525 25.4 0.127 6



Nota: Para mais especificações de parafusos de chumbo, por favor contacte-nos.



Desenho do contorno externo do motor VSM57HSM:



Motor deslizante híbrido do Nema 23 (57mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 2

Notas:

O comprimento do parafuso de chumbo pode ser personalizado

A usinagem personalizada é viável no final do parafuso de chumbo



Desenho do contorno do motor cativo padrão dos motores híbridos passo a passo de 57 mm:

Motor deslizante híbrido do Nema 23 (57mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 3





Notas:

A usinagem personalizada é viável no final do parafuso de chumbo

Acidente vascular cerebral

(mm)

Dimensão A

(mm)

 Dimensão B (mm)
L = 45 L = 55 L = 65 L = 75
12.7 24.1 1.1 0 0 0
19.1 30.5 7.5 0 0 0
25.4 36.8 13.8 4.8 0 0
31.8 43.2 20.2 11.2 0.2 0
38.1 49.5 26.5 17.5 6.5 0
50.8 62.2 39.2 30.2 19.2 9.1
63.5 74.9 51.9 42.9 31.9 21.9


57 mm motor híbrido passo padrão através de motor fixado desenho de contorno:

Motor deslizante híbrido do Nema 23 (57mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 4

Notas:

O comprimento do parafuso de chumbo pode ser personalizado

A usinagem personalizada é viável no final do parafuso de chumbo



Curva de velocidade e de empuxo:

57 série 45mm motor comprimento bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo (parafuso de chumbo de 9,525 mm)

Motor deslizante híbrido do Nema 23 (57mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 5





57 série 55mm motor comprimento bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo (parafuso de chumbo de 9,525 mm)



Motor deslizante híbrido do Nema 23 (57mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 6











Chumbo (mm) Velocidade linear (mm/s)
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44
25.4 25.4 50.8 76.2 101.6 127 152.4 711.8 203.2 228.6

Condição de ensaio:

Acionamento por helicóptero, sem rampas, meio micro-passo, tensão de acionamento 40V

57 série 65mm comprimento do motor bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo (parafuso de chumbo de 9,525 mm)



Motor deslizante híbrido do Nema 23 (57mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 7

57 série 75mm comprimento do motor bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo (parafuso de chumbo de 9,525 mm)



Motor deslizante híbrido do Nema 23 (57mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, elevado desempenho. 8



Chumbo (mm) Velocidade linear (mm/s)
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44
25.4 25.4 50.8 76.2 101.6 127 152.4 711.8 203.2 228.6

Condição de ensaio:

Acionamento por helicóptero, sem rampas, meio micro-passo, tensão de acionamento 40V







Áreas de aplicação:



Impressão 3D:Os motores passo-a-passo híbridos de 57 mm são amplamente utilizados em impressoras 3D para controlar a posição e o movimento da cabeça de impressão.



Máquinas-ferramentas CNC:Em máquinas-ferramentas de controle numérico por computador (CNC), motores passo-a-passo híbridos de 57 mm são usados para controlar o movimento de ferramentas de corte para operações de usinagem precisas.



Equipamento de automação:Os motores passo-a-passo híbridos de 57 mm podem ser utilizados numa variedade de equipamentos de automação, tais como máquinas automáticas de embalagem, sistemas automáticos de triagem, linhas de montagem automáticas, etc.,para controlar o movimento e o posicionamento.



Máquinas e aparelhos têxteis:Na indústria têxtil, os motores passo-a-passo híbridos de 57 mm podem ser utilizados para controlar máquinas de fiação, teares e outros equipamentos para garantir a precisão e a estabilidade do processo têxtil.



Equipamento médico:Os motores passo-a-passo híbridos de 57 mm são amplamente utilizados em equipamentos médicos, como bombas de seringas médicas, robôs médicos, equipamentos de varredura de imagem, etc., para controle preciso de posição e controle de movimento.



Robótica:Os motores passo-a-passo híbridos de 57 mm são usados em uma variedade de aplicações de robótica, incluindo robôs industriais, robôs de serviço, robôs colaborativos, etc., para movimento e manipulação precisos.



Sistemas de armazenagem automatizados:Em sistemas automatizados de armazenagem e logística, motores híbridos passo a passo de 57 mm podem ser utilizados para controlar cintas transportadoras, elevadores,Máquinas para a fabricação de aparelhos de cozimento.



Estas são apenas algumas das aplicações típicas de motores híbridos passo a passo de 57 mm, e na verdade são amplamente utilizados em muitos outros campos, incluindo equipamentos de impressão, sistemas de segurança,instrumentos de precisão, e assim por diante.

Vantagem:



Alto coeficiente de binário/tamanho:Apesar de seu tamanho compacto, os motores passo-a-passo híbridos de 57 mm podem fornecer alto torque de saída.



Controle em circuito aberto:Os motores passo-a-passo híbridos podem operar em um sistema de controle de circuito aberto, o que significa que não exigem dispositivos de feedback de posição, como codificadores.Isto simplifica o sistema de controlo e reduz os custos globais.



Posicionamento preciso:Os motores híbridos passo-a-passo fornecem capacidades de posicionamento precisas devido à sua resolução de passo inerente.



Operação sem problemas:Os motores passo-a-passo híbridos podem alcançar um funcionamento suave, especialmente quando acionados com técnicas de micro-passo.resultando em um movimento mais suave e redução das vibrações.



Tempo de resposta rápido:Os motores híbridos passo a passo têm tempos de resposta rápidos, permitindo aceleração e desaceleração rápidas.



Alta fiabilidade e durabilidade:Os motores híbridos passo-a-passo são conhecidos por sua robustez e confiabilidade.



Solução rentável:Em comparação com outras tecnologias de controle de movimento, como servomotores, os motores híbridos passo a passo geralmente oferecem uma solução mais econômica.Fornecem um bom equilíbrio entre desempenho e acessibilidade.



Fácil integração:Os motores híbridos passo a passo são amplamente disponíveis e compatíveis com vários sistemas eletrônicos e de controle de acionamento.



Eficiência energética:Os motores híbridos passo-a-passo consomem energia apenas quando estão em movimento, tornando-os eficientes em termos energéticos.

Requisitos de selecção do motor:

Direção de movimento/montagem

Requisitos de carga

Requisitos de acidente vascular cerebral

Requisitos de usinagem final

Requisitos de precisão

Requisitos de feedback do codificador

Requisitos de regulação manual

Requisitos ambientais
