Motor deslizante híbrido do Nema 34 (86mm), bipolar, 4 ligação, parafuso movimentador do ACME, de baixo nível de ruído, longa vida, equipamento formedical
Lugar de origem | China |
---|---|
Marca | VIC-TECH |
Certificação | RoHS |
Número do modelo | VSM86HSM |
Quantidade de ordem mínima | 1Unit |
Preço | $100~$171/Unit |
Detalhes da embalagem | O pacote padrão da exportação, ou pode ser personalizado |
Tempo de entrega | 15-30 dias do trabalho |
Termos de pagamento | Western Union, T/T, L/C, MoneyGram |
Habilidade da fonte | 1000000 unidades/ano |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTamanho do motor | 86mm | Ângulo da etapa | 1.8° |
---|---|---|---|
Tensão (v) | 3 / 4,8 | (a) atual | 6 |
Resistência (ohms) | 0.5 / 0,8 | Indutância (mH) | 4 / 8,5 |
Fios de ligação | 4 | Cidade | Changzhou |
Nema 34 (86 mm) motor híbrido passo a passo, bipolar, de 4 eixos, parafuso de chumbo ACME, baixo ruído, longa vida útil, equipamento de formação

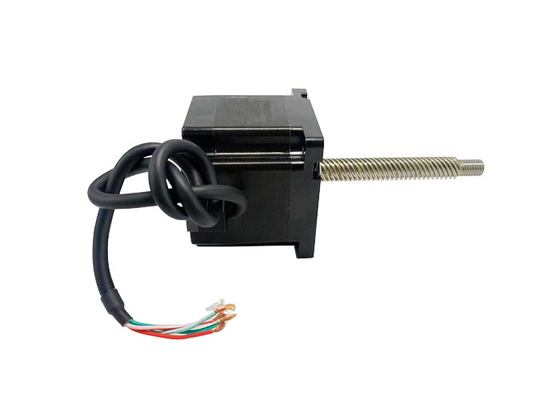

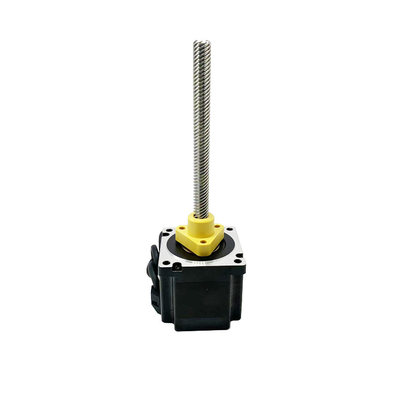

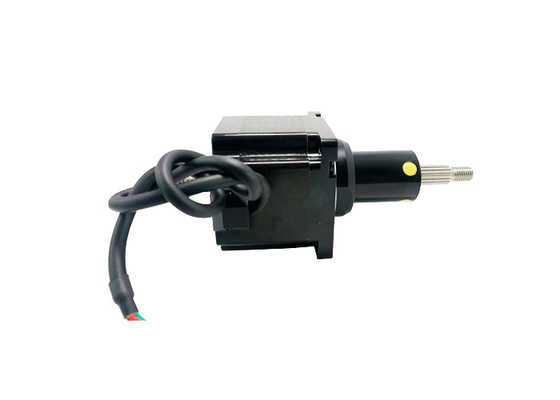

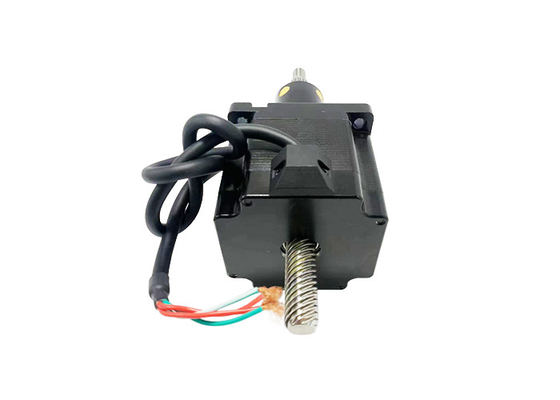

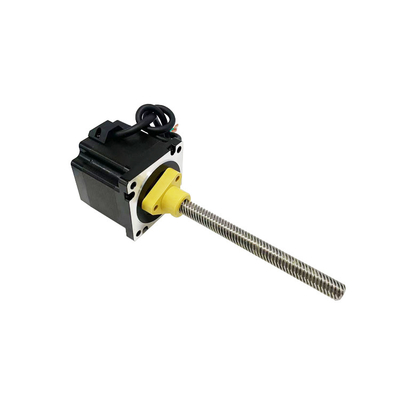

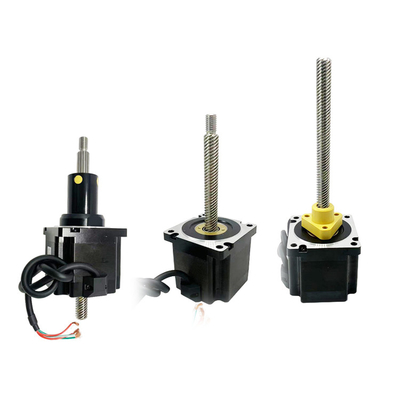

Este motor passo híbrido de 86 mm está disponível em três tipos: acionado externamente, através do eixo e através do eixo fixo.
O motor passo de parafuso de chumbo ACME converte o movimento rotativo em movimento linear, com o uso de parafuso de chumbo; o parafuso de chumbo tem várias combinações de diâmetro e chumbo,para satisfazer diferentes requisitos de aplicação.
O motor passo-a-passo de parafuso de chumbo é tipicamente usado em aplicações que exigem movimento linear de precisão, baixo ruído, alto custo-benefício, como equipamentos médicos, dispositivos de telecomunicações, etc.
A ThinkerMotion oferece uma gama completa de motores passo-a-passo de parafuso de chumbo (NEMA 8, NEMA 11, NEMA 14, NEMA 17, NEMA 23, NEMA 24, NEMA 34) com faixa de carga de 30 N a 2400 N e 3 tipos estão disponíveis (externo, cativo,não cativos). As personalizações podem ser processadas por solicitação, como comprimento do parafuso e extremidade do parafuso, freio magnético, codificador, porca anti-retorno, etc.; e o parafuso de chumbo também pode ser revestido com Teflon mediante solicitação.
Descrições:
Nome do produto |
Motores híbridos passo a passo de 86 mm |
Modelo |
VSM86HSM |
Tipo |
Motores híbridos passo a passo |
Ângulo de passo |
10,8° |
Voltagem (V) |
3/4.8 |
Corrente (A) |
6 |
Resistência (Ohms) |
0.5/0.8 |
Indutância (mH) |
4/8.5 |
Cabos de chumbo | 4 |
Comprimento do motor (mm) |
76/114 |
Temperatura ambiente | -20°C ~ +50°C |
Aumento da temperatura | 80 mil Max. |
Força dielétrica | 1mA Max. @ 500V, 1KHz, 1Seg. |
Resistência ao isolamento | 100MΩ Min. @500Vdc |
Certificações:
Parâmetros elétricos:
Tamanho do motor |
Voltagem /Fase (V) |
Corrente /Fase (A) |
Resistência /Fase (Ω) |
Indutividade /Fase (mH) |
Número de Cabos de chumbo |
Inercia do rotor (g.cm)2) |
Peso do motor (g) |
Comprimento do motor L (mm) |
86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
Especificações e parâmetros de desempenho dos parafusos de chumbo:
Diâmetro (mm) |
Plomo (mm) |
Passo (mm) |
Força de bloqueio automático desligada (N) |
15.875 | 2.54 | 0.0127 | 2000 |
15.875 | 3.175 | 0.015875 | 1500 |
15.875 | 6.35 | 0.03175 | 200 |
15.875 | 12.7 | 0.0635 | 50 |
15.875 | 25.4 | 0.127 | 20 |
Nota: Para mais especificações de parafusos de chumbo, por favor contacte-nos.
Desenho do contorno externo do motor VSM86HSM:
Notas:
O comprimento do parafuso de chumbo pode ser personalizado
A usinagem personalizada é viável no final do parafuso de chumbo
Desenho de contorno do motor cativo padrão dos motores híbridos passo 86 mm:
Notas:
A usinagem personalizada é viável no final do parafuso de chumbo
Acidente vascular cerebral (mm) |
Dimensão A (mm) |
Dimensão B (mm) | |
L = 76 | L = 114 | ||
12.7 | 29.7 | 0 | 0 |
19.1 | 36.1 | 2.1 | 0 |
25.4 | 42.4 | 8.4 | 0 |
31.8 | 48.8 | 14.8 | 0 |
38.1 | 55.1 | 21.1 | 0 |
50.8 | 67.8 | 33.8 | 0 |
63.5 | 80.5 | 46.5 | 8.5 |
Desenho de contorno do motor híbrido passo-a-passo de 86 mm:
Notas:
O comprimento do parafuso de chumbo pode ser personalizado
A usinagem personalizada é viável no final do parafuso de chumbo
Curva de velocidade e de empuxo:
86 série 76mm motor comprimento bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo (parafuso de chumbo de Φ15,88 mm)
86 série 114mm motor comprimento bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo (parafuso de chumbo de Φ15,88 mm)
Chumbo (mm) | Velocidade linear (mm/s) | |||||||||
2.54 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 12.7 |
3.175 | 1.5875 | 3.175 | 4.7625 | 6.35 | 7.9375 | 9.525 | 11.1125 | 12.7 | 14.2875 | 15.875 |
6.35 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 | 31.75 |
12.7 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 | 63.5 |
25.4 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 | 127 |
Condição de ensaio:
Acionamento por helicóptero, sem rampas, meio micro-passo, tensão de acionamento 40V
Áreas de aplicação:
Máquinas-ferramentas CNC:Os motores passo-a-passo híbridos de 86 mm são amplamente utilizados em máquinas-ferramenta CNC para controlar o movimento e a posição das ferramentas de corte para realizar operações de usinagem de alta precisão.
Equipamento de automação:Os motores passo-a-passo híbridos de 86 mm podem ser utilizados em vários equipamentos de automação, tais como máquinas automáticas de embalagem, sistemas automáticos de triagem, linhas de produção automatizadas, etc.,para controlar o movimento e o posicionamento.
Impressão 3D:No campo da impressão 3D, motores passo-a-passo híbridos de 86 mm são usados para controlar a posição e o movimento da cabeça de impressão para realizar operações de impressão precisas.
Dispositivos médicos:Os motores passo-a-passo híbridos de 86 mm são amplamente utilizados em dispositivos médicos, como bombas de seringas médicas, robôs médicos, equipamentos de varredura médica, etc., para controle preciso de posição e controle de movimento.
Equipamento de telecomunicações:Os motores híbridos passo a passo de 86 mm podem ser utilizados para o posicionamento e controlo de precisão em equipamentos de telecomunicações, como o sistema de posicionamento de antenas de comunicação,controlo preciso dos equipamentos de fibra óptica.
Máquinas e aparelhos têxteis:Na indústria têxtil, os motores passo-a-passo híbridos de 86 mm podem ser utilizados para controlar máquinas de fiação, teares e outros equipamentos para garantir a precisão e a estabilidade do processo têxtil.
Robótica:Os motores passo-a-passo híbridos de 86 mm podem ser usados em uma variedade de aplicações de robótica, incluindo robôs industriais, robôs de serviço, robôs colaborativos, etc., para movimento e operação precisos.
Sistemas de armazenagem automatizados:Em sistemas automatizados de armazenagem e logística, os motores híbridos passo a passo de 86 mm podem ser utilizados para controlar cintas transportadoras, elevadores,Instalações e outros equipamentos para obter um posicionamento e manuseio precisos de artigos.
Vantagem:
Movimento suave e preciso:Os motores passo-a-passo híbridos de 86 mm podem alcançar um movimento suave e preciso devido à sua resolução de passo inerente.Reduzir o risco de vibrações e garantir um desempenho de elevada qualidade.
Torque elevado a baixas velocidades:Os motores passo-a-passo híbridos fornecem alta potência de torque mesmo a baixas velocidades, tornando-os adequados para aplicações que exigem uma forte retenção ou torque de partida.Esta característica é particularmente vantajosa em situações em que o motor precisa manter a posição contra forças externas.
Ampla gama de resoluções de passos:Os motores passo-a-passo híbridos de 86 mm oferecem uma ampla gama de resoluções de passo, permitindo um controle fino do movimento.resultando em um movimento mais suave e melhor precisão de posição.
Fácil de conduzir e controlar: Os motores híbridos passo a passo têm uma arquitetura de acionamento e controle simples, normalmente usando sinais de pulso e direção.Isto torna-os fáceis de integrar em vários sistemas de controlo, reduzindo a complexidade e o tempo de desenvolvimento.
Alta fiabilidade e durabilidade:Os motores híbridos passo a passo de 86 mm são conhecidos pela sua robustez e longa vida útil.sem comprometer o desempenho.
Solução rentável:Os motores híbridos passo a passo oferecem uma solução económica em comparação com outras tecnologias de controlo de movimento, como os servomotores.torná-los adequados para aplicações em que as considerações orçamentais são importantes.
Aplicações versáteis:Os motores híbridos passo a passo de 86 mm encontram aplicações em várias indústrias, incluindo robótica, automação, manufatura, impressão 3D, equipamentos médicos e muito mais.A sua versatilidade permite-lhes ser utilizados numa ampla gama de aplicações que exigem um posicionamento e controlo precisos.
Requisitos de selecção do motor:
Direção de movimento/montagem
Requisitos de carga
Requisitos de acidente vascular cerebral
Requisitos de usinagem final
Requisitos de precisão
Requisitos de feedback do codificador
Requisitos de regulação manual
Requisitos ambientais
