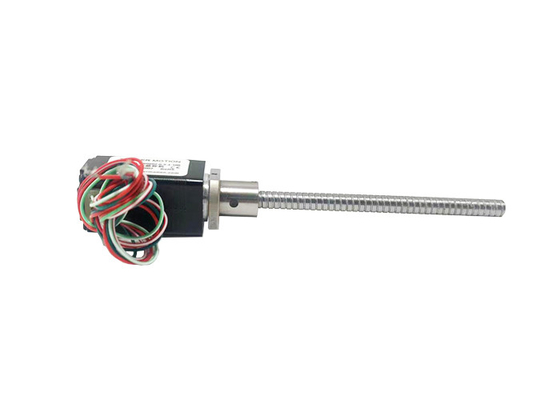

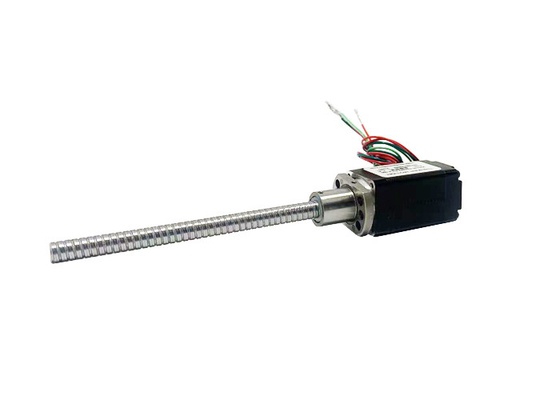

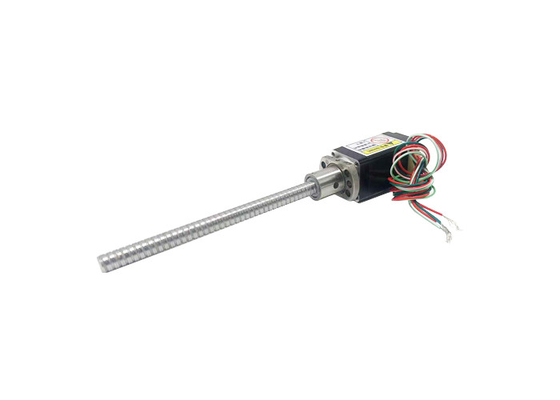

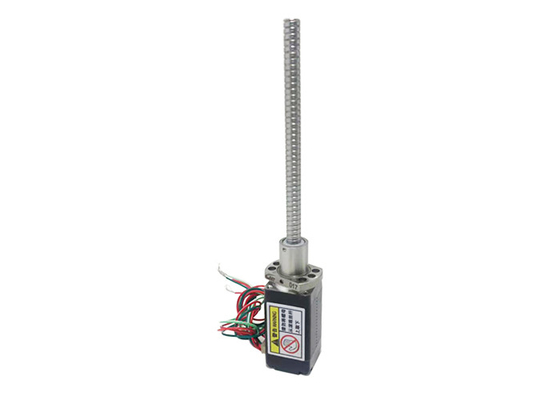

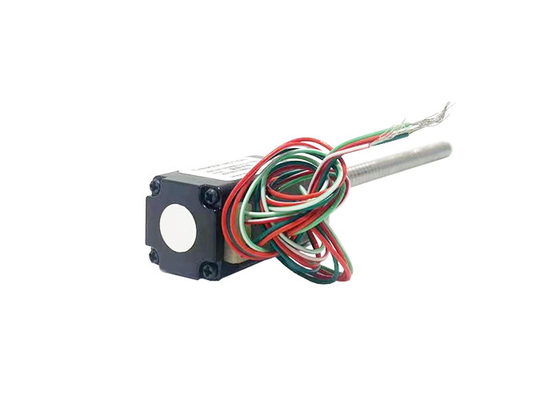

Tensão híbrida 2,5 do ângulo da etapa do motor deslizante 1.8° do parafuso da bola do Nema 8 (20mm)/6.3V 0.5A atual, 4 fios de ligação
Lugar de origem | China |
---|---|
Marca | VIC-TECH |
Certificação | RoHS |
Número do modelo | VSM20BSHSM |
Quantidade de ordem mínima | 1Unit |
Preço | $86~$214/Unit |
Detalhes da embalagem | O pacote padrão da exportação, ou pode ser personalizado |
Tempo de entrega | 15-30 dias do trabalho |
Termos de pagamento | Western Union, T/T, L/C, MoneyGram |
Habilidade da fonte | 1000000 unidades/ano |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTamanho do motor | 20mm | Ângulo da etapa | 1.8° |
---|---|---|---|
Tensão (v) | 2.5 / 6,3 | (a) atual | 0,5 |
Resistência (ohms) | 5.1 / 12,5 | Indutância (mH) | 1.5 / 4,5 |
Fios de ligação | 4 | Cidade | Changzhou |
Nema 8 (20mm) motor passo-passo híbrido de parafuso de esferas 1,8° Ângulo de passo Voltagem 2,5 / 6,3V Corrente 0,5A,4 fios de chumbo
Nema 8 (20mm) motor híbrido passo a passo, bipolar, de 4 eixos, parafuso de esferas, baixo ruído, longa vida útil, alto desempenho, certificado CE e RoHS.
Descrições:
Nome do produto |
Motor passo-passo híbrido de parafuso a esferas de 20 mm |
Modelo |
VSM20BSHSM |
Tipo |
Motores híbridos passo a passo |
Ângulo de passo |
10,8° |
Voltagem (V) |
2.5 / 6.3 |
Corrente (A) |
0.5 |
Resistência (Ohms) |
5.1 / 12.5 |
Indutância (mH) |
1.5 / 4.5 |
Cabos de chumbo | 4 |
Comprimento do motor (mm) |
30 / 42 |
Temperatura ambiente | -20°C ~ +50°C |
Aumento da temperatura | 80 mil Max. |
Força dielétrica | 1mA Max. @ 500V, 1KHz, 1Seg. |
Resistência ao isolamento | 100MΩ Min. @500Vdc |
Certificações:
Parâmetros elétricos:
Tamanho do motor |
Voltagem/ Fase (V) |
Atual/ Fase (A) |
Resistência/ Fase (Ω) |
Indutividade/ Fase (mH) |
Número de Cabos de chumbo |
Inercia do rotor (g.cm)2) |
Peso do motor (g) |
Comprimento do motor L (mm) |
20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 50 | 30 |
20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 80 | 42 |
Desenho do contorno externo do motor VSM20BSHSM:
Notas:
O comprimento do parafuso de chumbo pode ser personalizado
A usinagem personalizada é viável no final do parafuso de chumbo
Por favor, entre em contacto connosco para mais especificações de parafusos.
VSM20BSHSMBall nut 0601 desenho de contorno:
Curva de velocidade e de empuxo:
20 série 30mm motor comprimento bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo
20 série 42mm motor comprimento bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo
Chumbo (mm) | Velocidade linear (mm/s) | ||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Condição de ensaio:Acionamento de helicóptero, sem rampas, meio micro-passo, tensão de acionamento 24V
Áreas de aplicação:
Automatização de laboratório:Os motores passo-a-passo de parafuso de esferas híbridos de 20 mm encontram aplicações em sistemas de automação de laboratório, incluindo robôs de manuseio de líquidos, sistemas de manuseio de amostras e equipamentos de laboratório.Permitem o posicionamento preciso e preciso dos instrumentos e amostras, contribuindo para fluxos de trabalho laboratoriais eficientes e fiáveis.
Automatização industrial:Esses motores passo a passo são usados em várias aplicações de automação industrial, como máquinas de pick-and-place, sistemas de montagem e sistemas de transportador.Eles fornecem controle preciso do movimento e posicionamento, garantindo um funcionamento eficiente e fiável nos ambientes de fabrico e produção.
Instrumentos analíticos:Os motores passo de parafuso de bola híbridos de 20 mm são utilizados em instrumentos analíticos, como espectrômetros, sistemas de cromatografia e equipamentos de teste de laboratório.Permitem o movimento e o posicionamento precisos dos componentes ópticos, estágios de amostragem e dispositivos de medição, garantindo resultados precisos e repetíveis.
Equipamento de semicondutores:Na indústria de semicondutores, os motores passo de parafuso de bola híbridos de 20 mm são empregados em equipamentos para manuseio, alinhamento e inspeção de wafer.Eles desempenham um papel crucial na manutenção de posicionamento e movimento precisos durante os processos de fabricação e teste.
Biotecnologia e Ciências da Vida:Estes motores são utilizados em aplicações de biotecnologia e ciências da vida, incluindo instrumentos de sequenciamento de DNA, sistemas automatizados de manipulação de líquidos e dispositivos de manipulação celular.Fornecem a precisão e o controlo necessários para vários processos e experimentos de laboratório.
Máquinas de precisão:Os motores passo-a-passo de parafuso de esferas híbridos de 20 mm são comumente encontrados em máquinas de precisão, como estágios de precisão, sistemas de posicionamento óptico e equipamentos de metrologia.Repetitividade, e movimento suave torná-los adequados para aplicações exigentes que exigem precisão de nível submicrônico ou nanométrico.
Robótica e Controle de Movimento:Estes motores passo a passo são utilizados em pequenos sistemas robóticos, braços robóticos e sistemas de controlo de movimento que exigem movimentos precisos e controlados.torná-los adequados para aplicações na investigação, educação e automação em pequena escala.
Vantagem:
Alta precisão de posicionamento:A estrutura híbrida do parafuso permite que o motor passo do parafuso híbrido de 20 mm obtenha um posicionamento e controle de movimento de alta precisão.O mecanismo de parafuso de esfera reduz a distância de rotação da transmissão mecânica, melhorando a precisão e a repetibilidade do posicionamento.
Capacidade de carga elevada:O mecanismo de parafuso de esferas é capaz de lidar com grandes cargas, tornando o motor passo de parafuso de esferas híbrido de 20 mm adequado para aplicações onde cargas mais pesadas precisam ser transportadas.
Alta rigidez e estabilidade:Os parafusos de esferas são mais rígidos do que a construção tradicional de parafusos, proporcionando um controlo de movimento mais estável e fiável.Melhorar a estabilidade e precisão do sistema.
Eficiência elevada:Devido às características de acionamento altamente eficientes do parafuso de esferas, o motor passo de parafuso de esferas híbrido de 20 mm tem uma alta eficiência de transmissão, reduzindo a perda de energia e a geração de calor.
Movimento em alta velocidade:Os motores passo-passo híbridos de parafuso a esferas combinam as vantagens dos motores passo-passo com as características de transmissão dos parafusos a esferas,permitindo assim altas velocidades de movimento para aplicações que requerem resposta rápida e movimento de alta velocidade.
Alta precisão de posicionamento repetido:A construção de parafuso de esferas fornece alta precisão de posicionamento de repetição, permitindo que o motor passo de parafuso de esferas híbrido de 20 mm obtenha um posicionamento de repetição preciso para aplicações que exigem alta precisão.
Torque de retenção estático:O motor passo-a-passo híbrido de parafuso a esferas de 20 mm mantém a posição mesmo em caso de falta de energia ou cessação da alimentação de corrente, sem necessidade de um dispositivo de travagem adicional.
Sistema de controlo simplificado:Os motores passo-passo híbridos de parafuso a esferas de 20 mm funcionam normalmente sob um sistema de controlo de circuito aberto,Eliminação da necessidade de dispositivos de retroalimentação de posição adicionais e simplificação da concepção e instalação do sistema de controlo.
Requisitos de selecção do motor:
Direção de movimento/montagem
Requisitos de carga
Requisitos de acidente vascular cerebral
Requisitos de usinagem final
Requisitos de precisão
Requisitos de feedback do codificador
Requisitos de regulação manual
Requisitos ambientais
