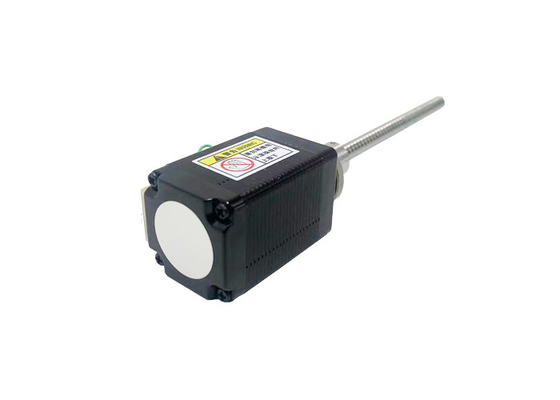

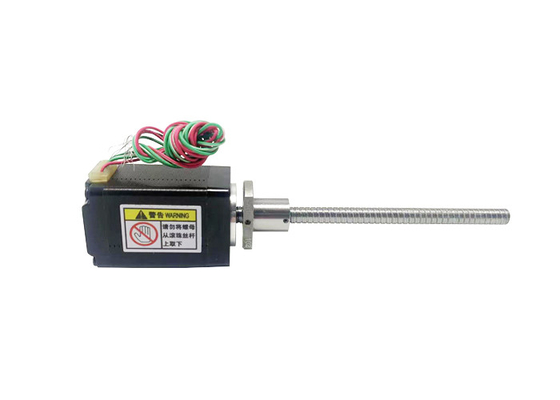

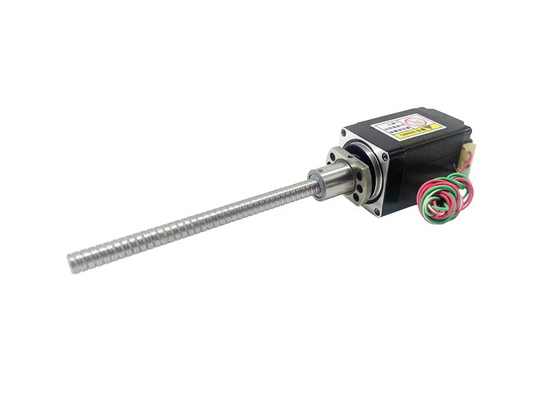

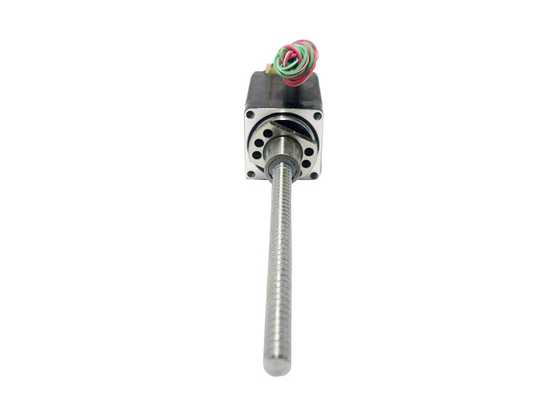

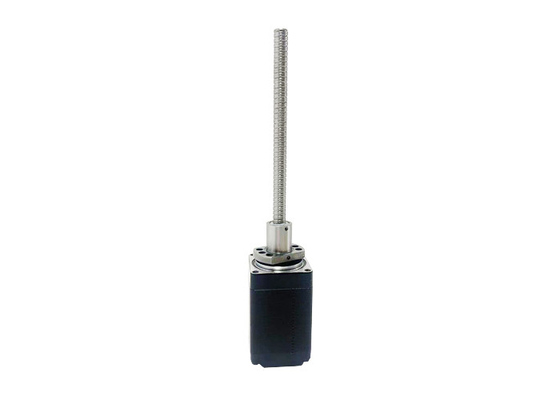

Tensão híbrida 2,1 do ângulo da etapa do motor deslizante 1.8° do parafuso da bola do Nema 11 (28mm)/3.7V 1A atual, 4 fios de ligação
Lugar de origem | China |
---|---|
Marca | VIC-TECH |
Certificação | RoHS |
Número do modelo | VSM28BSHSM |
Quantidade de ordem mínima | 1Unit |
Preço | $85~$214/Unit |
Detalhes da embalagem | O pacote padrão da exportação, ou pode ser personalizado |
Tempo de entrega | 15-30 dias do trabalho |
Termos de pagamento | Western Union, T/T, L/C, MoneyGram |
Habilidade da fonte | 1000000 unidades/ano |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTamanho do motor | 28mm | Ângulo da etapa | 1.8° |
---|---|---|---|
Tensão (v) | 2.1 / 3,7 | (a) atual | 1 |
Resistência (ohms) | 2.1 / 3,7 | Indutância (mH) | 1.5 / 2,3 |
Fios de ligação | 4 | Cidade | Changzhou |
Nema 11 (28mm) motor passo-passo híbrido de parafuso a esferas 1.8° Ângulo de passo Voltagem 2.1 / 3.7V Corrente 1A,4 fios de chumbo
Nema 11 (28mm) motor híbrido passo a passo, bipolar, 4-lead, parafuso de bola, baixo ruído, longa vida útil, alto desempenho, certificado CE e RoHS.
Descrições:
Nome do produto |
Motor passo-a-passo híbrido de parafuso a esferas de 28 mm |
Modelo |
VSM28BSHSM |
Tipo |
Motores híbridos passo a passo |
Ângulo de passo |
10,8° |
Voltagem (V) |
2.1 / 3.7 |
Corrente (A) |
1 |
Resistência (Ohms) |
2.1 / 3.7 |
Indutância (mH) |
1.5 / 2.3 |
Cabos de chumbo | 4 |
Comprimento do motor (mm) |
34 / 45 |
Temperatura ambiente | -20°C ~ +50°C |
Aumento da temperatura | 80 mil Max. |
Força dielétrica | 1mA Max. @ 500V, 1KHz, 1Seg. |
Resistência ao isolamento | 100MΩ Min. @500Vdc |
Certificações:
Parâmetros elétricos:
Tamanho do motor |
Voltagem /Fase (V) |
Corrente /Fase (A) |
Resistência /Fase (Ω) |
Indutividade /Fase (mH) |
Número de Cabos de chumbo |
Inercia do rotor (g.cm)2) |
Peso do motor (g) |
Comprimento do motor L (mm) |
28 | 2.1 | 1 | 2.1 | 1.5 | 4 | 9 | 120 | 34 |
28 | 3.7 | 1 | 3.7 | 2.3 | 4 | 13 | 180 | 45 |
Desenho de contorno externo do motor VSM28BSHSM:
Notas:
O comprimento do parafuso de chumbo pode ser personalizado
A usinagem personalizada é viável no final do parafuso de chumbo
Por favor, entre em contacto connosco para mais especificações de parafusos.
VSM28BSHSMBall nut 0801 ou 0802 desenho de contorno:
Curva de velocidade e de empuxo:
28 série 34mm comprimento do motor bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo
28 série 45mm motor comprimento bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo
Chumbo (mm) | Velocidade linear (mm/s) | |||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
Condição de ensaio:Acionamento de helicóptero, sem rampas, meio micro-passo, tensão de acionamento 24V
Áreas de aplicação:
Equipamento de automação:Esses motores passo a passo podem ser usados em uma variedade de equipamentos de automação, como linhas de produção automatizadas, máquinas de embalagem e sistemas de armazenamento automatizados.Permitem posicionamento e controlo de movimento de alta precisão, assegurando o funcionamento preciso e a elevada eficiência do equipamento.
Robótica:As dimensões compactas e o posicionamento de alta precisão dos motores passo-a-passo híbridos de 28 mm de parafuso a esferas tornam-nos um motor de condução comumente utilizado na robótica.posicionar e coordenar com precisão o movimento das articulações do robô para uma variedade de aplicações robóticas, incluindo robôs industriais, robôs de serviço, robôs médicos e muito mais.
Eletrónica:Esses motores passo a passo são usados em vários tipos de dispositivos eletrônicos, como equipamentos ópticos, instrumentos de precisão, impressoras 3D e muito mais.Eles fornecem controle de movimento de alta precisão e confiabilidade para aplicações de equipamentos eletrônicos que exigem posicionamento preciso e movimento fino.
Dispositivos médicos:Os motores passo-a-passo híbridos de parafuso de bola de 28 mm são usados em uma ampla gama de dispositivos médicos, como robôs cirúrgicos, equipamentos de varredura médica, sistemas de entrega de drogas e muito mais.Fornecem um controlo preciso da posição e um movimento estável para satisfazer os requisitos de alta precisão e fiabilidade dos dispositivos médicos.
Automóveis:Esses motores passo a passo são usados em várias aplicações na indústria automotiva, como ajuste de assentos automotivos, controle de teto solar, mecanismos de bloqueio de portas automotivas, etc.Eles fornecem controle preciso de posição e movimento estávelFornecem um controlo preciso da posição e uma potência de saída fiável, e são adequados para os requisitos da indústria automóvel de alta precisão e fiabilidade.
Aeronáutica:Os motores passo-a-passo híbridos de parafuso de esferas de 28 mm também são utilizados em aplicações aeroespaciais.Mecanismos internos em aeronaves, etc.
Vantagem:
Tamanho compacto:O fator de forma de 28 mm destes motores permite um design compacto e de poupança de espaço.
Melhor precisão de posicionamento:A combinação da tecnologia híbrida de motor passo a passo e a precisão do mecanismo de parafuso de esferas permite uma precisão de posicionamento melhorada.Isto é particularmente benéfico para aplicações que exigem controle de movimento preciso e repetível.
Operação suave e silenciosa:Os motores passo-a-passo híbridos de parafuso de esferas oferecem uma operação suave e silenciosa devido às características de baixo atrito do parafuso de esferas.Isto torna-os adequados para aplicações onde a redução do ruído é desejada ou onde o movimento suave é essencial, como nos instrumentos científicos ou sistemas de posicionamento de câmaras.
Relação entre o binário e o tamanho:Apesar de seu tamanho compacto, os motores passo-a-passo híbridos de parafuso de esferas de 28 mm podem fornecer um binário significativo.Esta alta relação de binário para tamanho torna-os adequados para aplicações que exigem tanto compacidade e binário suficiente para conduzir a carga de forma eficaz.
Eficiência energética:O mecanismo de parafuso de esferas desses motores fornece uma transmissão de potência eficiente, resultando em menor consumo de energia.Isso os torna eficientes em termos energéticos e ajuda a minimizar a geração de calor durante o funcionamento.
Reacção negativa Redução:O mecanismo de parafuso de esferas minimiza ou elimina a reação, que é o jogo ou a distância entre o parafuso e a porca.tornando estes motores adequados para aplicações que exigem um controlo preciso do movimento.
Duração de vida útil:A combinação de um robusto motor passo-a-passo híbrido e a durabilidade do mecanismo de parafuso de esferas contribuem para uma longa vida útil.Isto garante um desempenho fiável e consistente durante um período prolongado.
Ampla gama de personalização:Os motores passo-a-passo híbridos de parafuso de esferas de 28 mm estão disponíveis com várias opções de personalização, como diferentes ângulos de passo, opções de enrolamento e configurações de eixo.Isto permite flexibilidade no cumprimento dos requisitos específicos da aplicação.
Requisitos de selecção do motor:
Direção de movimento/montagem
Requisitos de carga
Requisitos de acidente vascular cerebral
Requisitos de usinagem final
Requisitos de precisão
Requisitos de feedback do codificador
Requisitos de regulação manual
Requisitos ambientais
