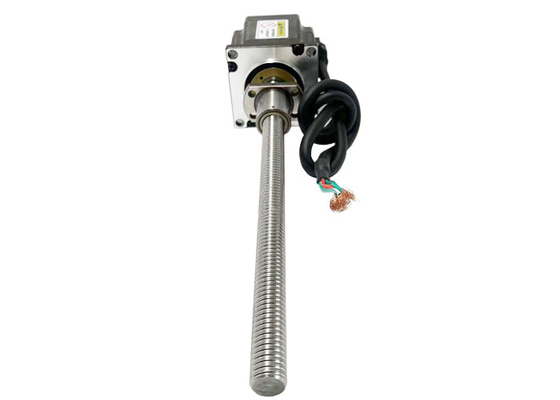

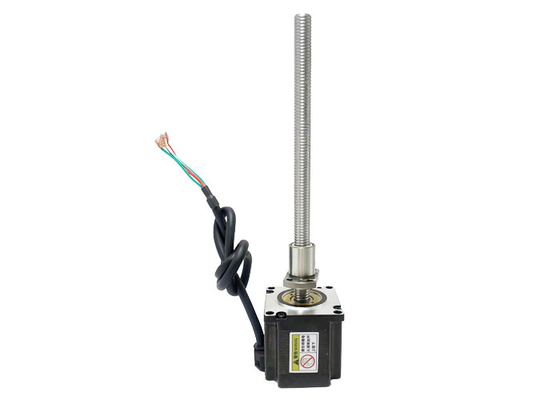

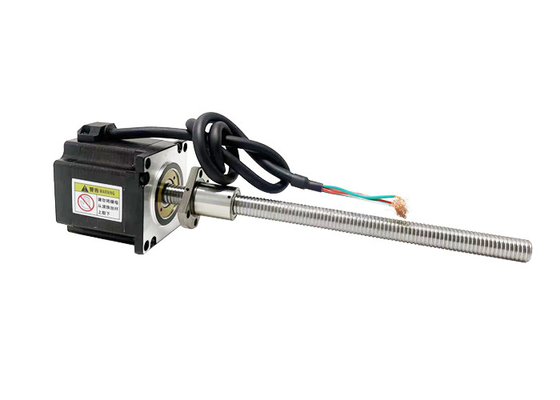

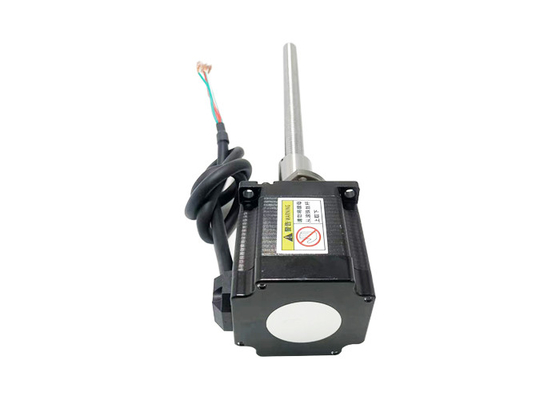

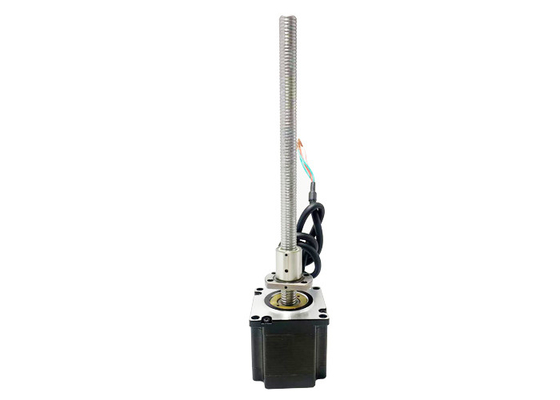

Fios de ligação híbridos do ângulo 4 da etapa do motor deslizante 1.8° do parafuso da bola do Nema 23 (57mm) para o equipamento diagnóstico médico
Lugar de origem | China |
---|---|
Marca | VIC-TECH |
Certificação | RoHS |
Número do modelo | VSM57BSHSM |
Quantidade de ordem mínima | 1Unit |
Preço | $85~$200/Unit |
Detalhes da embalagem | O pacote padrão da exportação, ou pode ser personalizado |
Tempo de entrega | 15-30 dias do trabalho |
Termos de pagamento | Western Union, T/T, L/C, MoneyGram |
Habilidade da fonte | 1000000 unidades/ano |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTamanho do motor | 57mm | Ângulo da etapa | 1.8° |
---|---|---|---|
Tensão (v) | 2.3 / 3/3,1/3,8 | (a) atual | 3/4 |
Resistência (ohms) | 0.75/1/0.78/0.95 | Indutância (mH) | 2.5/4.5/3.3/4.5 |
Fios de ligação | 4 | Cidade | Changzhou |
Nema 23 (57 mm) motor passo-passo híbrido de parafuso a esferas de 1,8° Ângulo de passo 4 fios de condução para equipamentos médicos de diagnóstico
Nema 23 (57 mm) motor híbrido passo a passo, bipolar, 4 eixos, parafuso de bola, baixo ruído, longa vida útil, alto desempenho, certificado CE e RoHS.
Grande capacidade de carga, baixa vibração, baixo ruído, velocidade rápida, resposta rápida, funcionamento suave, longa vida útil, alta precisão de posicionamento (até ± 0,005 mm)
Descrições:
Nome do produto |
Motor passo-a-passo híbrido de parafuso a esferas de 57 mm |
Modelo |
VSM57BSHSM |
Tipo |
Motores híbridos passo a passo |
Ângulo de passo |
10,8° |
Voltagem (V) |
2.3 / 3 / 3.1 / 3.8 |
Corrente (A) |
3 / 4 |
Resistência (Ohms) |
00,75 / 1 / 0,78 / 0.95 |
Indutância (mH) |
2.5 / 4.5 / 3.3 / 4.5 |
Cabos de chumbo | 4 |
Comprimento do motor (mm) |
45 / 55 / 65 / 75 |
Temperatura ambiente | -20°C ~ +50°C |
Aumento da temperatura | 80 mil Max. |
Força dielétrica | 1mA Max. @ 500V, 1KHz, 1Seg. |
Resistência ao isolamento | 100MΩ Min. @500Vdc |
Certificações:
Parâmetros elétricos:
Tamanho do motor |
Voltagem /Fase (V) |
Corrente /Fase (A) |
Resistência /Fase (Ω) |
Indutividade /Fase (mH) |
Número de Cabos de chumbo |
Inercia do rotor (g.cm)2) |
Peso do motor (g) |
Comprimento do motor L (mm) |
57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
Desenho do contorno externo do motor VSM57BSHSM:
Notas:
O comprimento do parafuso de chumbo pode ser personalizado
A usinagem personalizada é viável no final do parafuso de chumbo
Por favor, entre em contacto connosco para mais especificações de parafusos.
VSM57BSHSMBall nut 1202 desenho de contorno:
VSM57BSHSMBall nut 1205 desenho de contorno:
VSM57BSHSMBall nut 1210 desenho de contorno:
Curva de velocidade e de empuxo:
57 série 45mm motor comprimento bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo
57 série 55mm motor comprimento bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo
Chumbo (mm) | Velocidade linear (mm/s) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Condição de ensaio:Acionamento por helicóptero, sem rampas, meio micro-passo, tensão de acionamento 40V
57 série 65mm comprimento do motor bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo
57 série 75mm comprimento do motor bipolar Chopper drive
100% da frequência de pulso de corrente e da curva de empuxo
Chumbo (mm) | Velocidade linear (mm/s) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Condição de ensaio:Acionamento por helicóptero, sem rampas, meio micro-passo, tensão de acionamento 40V
Áreas de aplicação:
Equipamento de diagnóstico médico:Os motores passo de parafuso de esferas híbridos de 57 mm podem ser usados em equipamentos médicos de diagnóstico, como scanners de imagem, scanners CT, equipamentos de raios-X, instrumentos de ressonância magnética e assim por diante.O seu controlo e estabilidade de posição de alta precisão permitem um movimento e um posicionamento precisos durante a aquisição e processamento de imagens médicas.
Instrumentos de Ciências Biológicas:Na pesquisa e experimentação em ciências da vida, os motores passo-a-passo de parafuso de bola híbridos de 57 mm são usados em sistemas automatizados de manuseio de líquidos, equipamentos de triagem de alto rendimento, dispositivos de cultura celular,Sequenciadores de genesA elevada precisão e fiabilidade destes motores permitem-lhes satisfazer a exigência de controlo preciso do movimento e da posição nos equipamentos experimentais.
Robótica:Os motores passo-a-passo híbridos de parafuso de esferas de 57 mm são amplamente utilizados na robótica para acionamentos conjuntos, movimento do braço robótico e posicionamento de precisão.alta resolução e baixo ruído para satisfazer a demanda por movimento e controlo de precisão em aplicações de robótica.
Equipamento a laser:Os motores passo de parafuso de bola híbridos de 57 mm podem ser usados em equipamentos a laser para tarefas como ajuste de foco, tabela panorâmica e controle de caminho óptico.Seu controle de posição de alta precisão e estabilidade permitem-lhe realizar foco preciso e posicionamento do feixe de laser.
Instrumentos analíticos:Em vários tipos de instrumentos analíticos de laboratório, os motores passo-a-passo de parafuso de esferas híbridos de 57 mm podem ser utilizados no processamento automatizado de amostras, sistemas de alimentação de amostras, cromatógrafos líquidos,Cromatógrafos a gásO movimento de alta precisão e o desempenho estável destes motores desempenham um papel importante na melhoria da precisão e eficiência da análise laboratorial.
Equipamento de produção de semicondutores e electrónicos:Os motores passo-a-passo híbridos de parafuso a esferas de 57 mm são utilizados para o posicionamento de precisão e controle de automação em equipamentos de produção de semicondutores e eletrônicos.podem ser utilizados em equipamentos de ensaio de chips de semicondutores, máquinas de embalagem, tecnologia de montagem de superfície, fabricação de placas de circuito impresso e outras áreas para fornecer um controlo de movimento de alta velocidade, alta precisão e fiabilidade.
Equipamentos de automação não normalizados e vários tipos de equipamentos de automação:Os motores passo-a-passo híbridos de parafuso a esferas de 57 mm são adequados para uma ampla gama de equipamentos de automação não-padrão e linhas de produção automatizadas.Sistemas de montagem automática, equipamento de embalagem, máquinas de impressão, equipamento têxtil, etc. Eles fornecem controle de posição preciso e desempenho de movimento confiável para atender às necessidades de automação em diferentes campos.
Vantagem:
Relação entre o binário e a inércia:Os motores passo-a-passo híbridos de parafuso a esferas têm uma alta relação torque-inercia, o que significa que podem fornecer um torque de saída significativo em relação ao seu tamanho e peso.Isso os torna ideais para aplicações que exigem alto binário em um fator de forma compacto, tais como robótica, máquinas CNC e sistemas de automação.
Alta aceleração e desaceleração:Estes motores são capazes de acelerar e desacelerar rapidamente, permitindo movimentos rápidos e precisos.A baixa inércia do rotor e o alto binário de saída permitem que o motor responda rapidamente aos sinais de controle, o que resulta em tempos de arranque-parada mais rápidos e numa melhoria do desempenho global do sistema.
Microstaping suave:Os motores passo-a-passo híbridos de parafuso de esferas são bem adequados para a operação de micro-passo, o que permite uma resolução mais fina e um controle de movimento mais suave.Microstepping divide cada passo completo em sub-passos menores, reduzindo o tamanho do passo e minimizando os efeitos de vibração, ruído e ressonância.como impressoras 3D e sistemas de posicionamento linear.
Baixa reação:O mecanismo de parafuso de esferas nestes motores ajuda a minimizar a reação, que é o jogo ou distância entre o rotor e a carga.como há uma perda mínima de movimento ao mudar de direção ou ao reverter o movimentoIsto é crucial para aplicações que exigem um posicionamento preciso e repetível, tais como máquinas de recolha e colocação e sistemas ópticos.
Resposta dinâmica elevada:A combinação do motor passo-a-passo híbrido e do mecanismo de parafuso de esferas permite uma alta resposta dinâmica, o que significa que o motor pode seguir rapidamente e com precisão as alterações no sinal de controle.Esta capacidade de resposta é essencial para aplicações que envolvem mudanças rápidas de velocidade, direcção ou posição, tais como sistemas de usinagem de alta velocidade e de controlo de movimento dinâmico.
Eficiência térmica:Os motores passo-a-passo híbridos de parafuso a esferas são projetados para ter uma boa eficiência térmica, permitindo uma efetiva dissipação de calor durante a operação.Isto ajuda a evitar o sobreaquecimento e garante o desempenho estável do motor, mesmo durante a utilização prolongada ou em aplicações exigentes.
Solução econômica:Os motores passo-a-passo híbridos de parafuso a esferas oferecem uma solução econômica para aplicações que exigem alta precisão e binário.Os motores híbridos passo a passo proporcionam um equilíbrio entre o desempenhoSão frequentemente a escolha preferida para aplicações em que o custo é um fator significativo, sem comprometer a qualidade e o desempenho.
Requisitos de selecção do motor:
Direção de movimento/montagem
Requisitos de carga
Requisitos de acidente vascular cerebral
Requisitos de usinagem final
Requisitos de precisão
Requisitos de feedback do codificador
Requisitos de regulação manual
Requisitos ambientais
