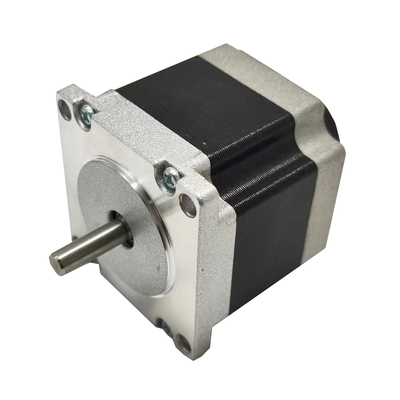

Motor passo-a-passo híbrido de alta precisão 57HS51 57mm NEMA 23 com codificador óptico de resolução 500 PPR

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
Lugar de origem Jiangsu, China (continente)
Marca VIC-TECH
Certificação RoHS
Número do modelo 57HS51-EN
Quantidade de ordem mínima 1 Unidade
Preço $25 - $45 / Units
Detalhes da embalagem O pacote padrão da exportação, ou pode ser personalizado
Tempo de entrega 15-30 dias do trabalho
Termos de pagamento T/T, Western Union, MoneyGram
Habilidade da fonte 10000 unidades pelo mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo de motor Motor de Passo Híbrido Tamanho do motor 57 mm (NEMA23)
Atual 1~4 A/fase Tipo do codificador Codificador ótico
Definição do codificador 500 PPR Ângulo da etapa 1.8°/Step
Deixe um recado
Descrição de produto

Motor passo-a-passo híbrido de alta precisão 57HS51 57mm NEMA 23 com codificador óptico de resolução 500 PPR

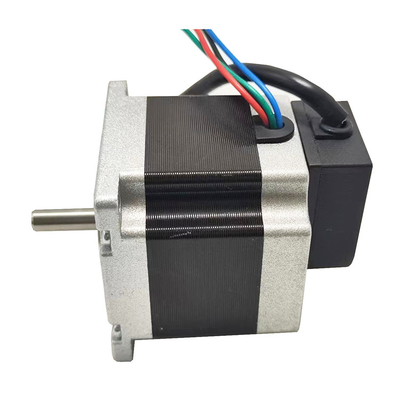

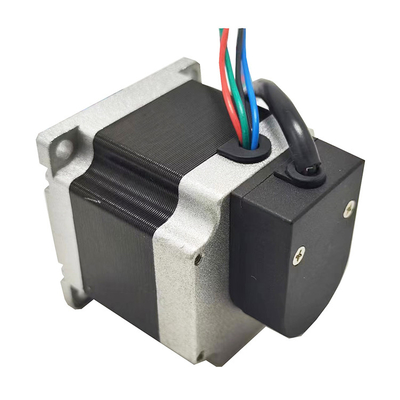

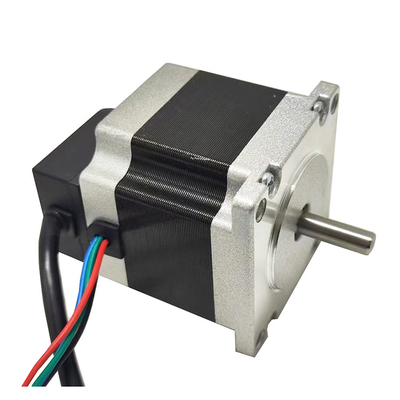

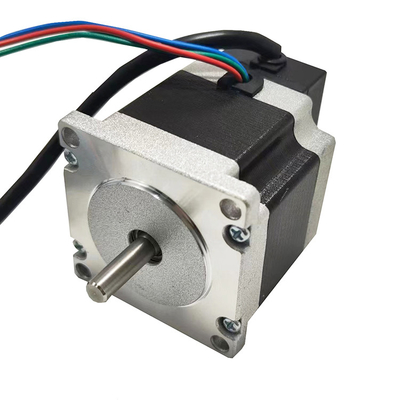

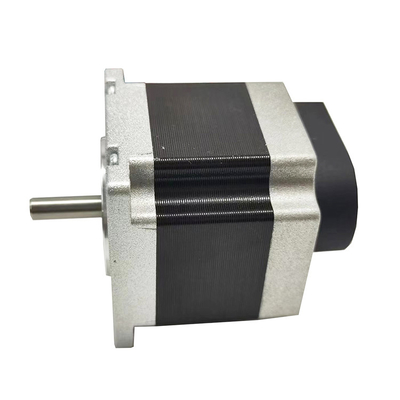

Este é um motor híbrido passo a passo de 57 mm com um codificador óptico na parte inferior.

Motor híbrido passo a passo de 57 mm com ângulo de passo de 1,8°, também conhecido como motor NEMA 23.

Este motor é amplamente utilizado para controlo de alta precisão.

Para alcançar o circuito fechado, para um controle de maior precisão, é necessário um codificador para fornecer um sinal de feedback.

O codificador utilizado é o codificador óptico, e temos diferentes resoluções incluindo 500, 1000, 2000 PPR e mais.

O codificador contém três canais: sinal A, sinal B e índice de sinal.



O tamanho do motor é de 57 mm, e temos diferentes alturas para opção.

Com maior altura, o motor tem maior torque, maior peso e maior custo.

Por favor, confirme os parâmetros do motor e do codificador antes de confirmar a ordem.




Dimensão mecânica: mm



Motor passo-a-passo híbrido de alta precisão 57HS51 57mm NEMA 23 com codificador óptico de resolução 500 PPR 0

Aplicações típicas

  • Impressora 3D
  • Equipamento de monitorização
  • Máquinas médicas
  • Máquina de venda automática
  • Veículo de engenharia
  • Máquina de gravação CNC
  • Máquina ATM

Parâmetros do motor:

Ângulo de passo

(°)

Comprimento do motor

(mm)

Torque de retenção

(kg*cm)

Corrente

/fase

(A/fase)

Resistência

(Ω/fase)

Indutividade

(mH/fase)

Não

Pistas

Inercia de rotação

(g*cm2)

Peso

(KG)
0.9 41 3.9 1 5.7 8 6 120 0.45
1.8 41 3.9 2 1.4 1.4 8 150 0.47
0.9 51 7.2 2 1.6 2.2 6 280 0.59
1.8 51 9 2 1.8 2.7 8 230 0.59
0.9 56 12 2.8 0.9 3.3 4 300 0.7
1.8 56 9 2 1.8 2.5 6 280 0.68
0.9 76 18 2.8 1.15 5.6 4 480 1
1.8 76 13.5 3 1 1.6 6 440 1.1
1.8 100 30 4.2 0.75 3 4 700 1.3
1.8 112 31 4.2 0.9 3.8 4 800 1.4



Parâmetros do codificador:

Tipo de codificador Encodificador óptico
Resolução 100/200/500/1000/1024/2000/2500PPR
sinal de saída Sinais A, B, Índice
Fornecimento de energia 5V DC
Frequência máxima de resposta 100 kHz
Velocidade máxima de rotação 3000 RPM





Curva de binário para referênciaOs produtos acima são apenas modelos representativos, podemos personalizar os produtos de acordo com os requisitos do cliente.Inclui o comprimento e o diâmetro do eixo. A nossa empresa também pode fornecer serviços OEM.

Apresentação pormenorizada do produto

Motor passo-a-passo híbrido de alta precisão 57HS51 57mm NEMA 23 com codificador óptico de resolução 500 PPR 1





Sobre o motor híbrido passo a passo:

Os motores passo-a-passo híbridos são geralmente de forma quadrada, e um motor passo-a-passo pode ser identificado pela sua forma externa única.

Um motor passo-a-passo híbrido tem um ângulo de passo de 1,8° ((200 passos/revolução) ou um ângulo de passo de 0,9° (400 passos/revolução).

Existem formas de nomear um motor híbrido passo a passo:

Por unidade métrica (unidade: mm) ou por unidade imperial (unidade: polegada)

Por exemplo, um motor de 42 mm = um motor passo de 1,7 polegadas.

Assim, um motor de 42 mm também pode ser chamado de motor NEMA 17.

Explicação do nome do motor híbrido passo a passo:

Por exemplo, motor passo 42HS40:

42 significa que o tamanho é de 42 mm, então é um motor NEMA17.

HS significa motor híbrido passo a passo.

40 significa que a altura é motor de 40 mm.

Temos diferentes alturas para os clientes escolherem, com maior altura, um motor terá maior torque, maior peso e maior preço.

Aqui está a estrutura interna de um motor híbrido passo-a-passo normal.



Aplicação do motor híbrido passo a passo:

Devido à alta resolução dos motores passo-a-passo híbridos (200 ou 400 passos por rotação), eles são amplamente utilizados para aplicações que exigem alta precisão, como:

Impressão 3D

Controle industrial ((CNC, fresadoras automáticas, máquinas têxteis)

Aparelhos periféricos para computadores

Máquina de embalagem

E outros sistemas automáticos que exigem um controlo de alta precisão.
