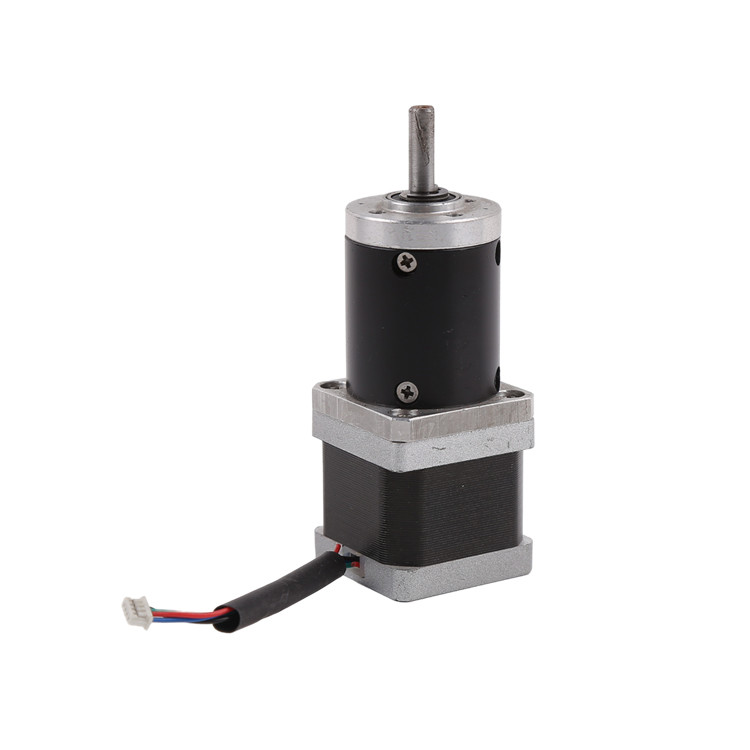

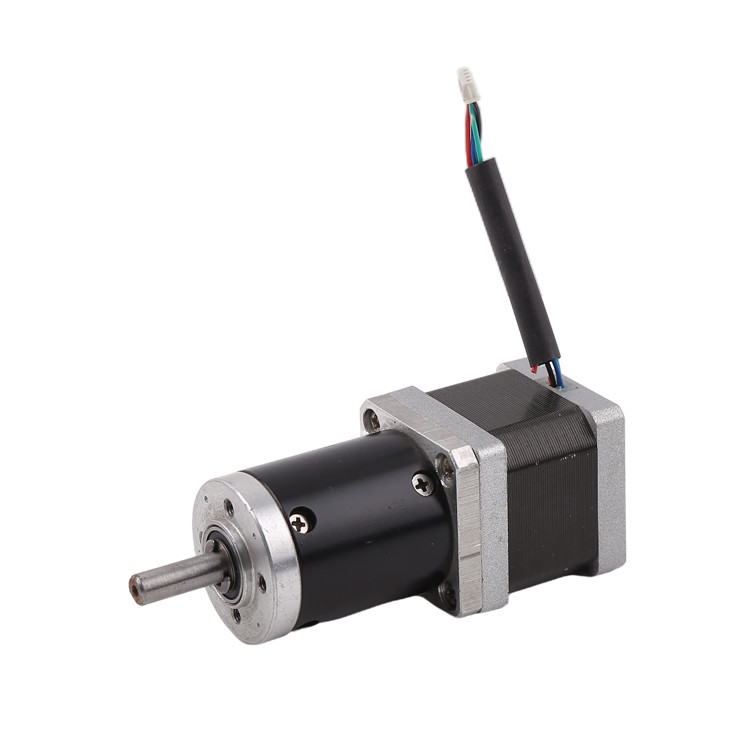

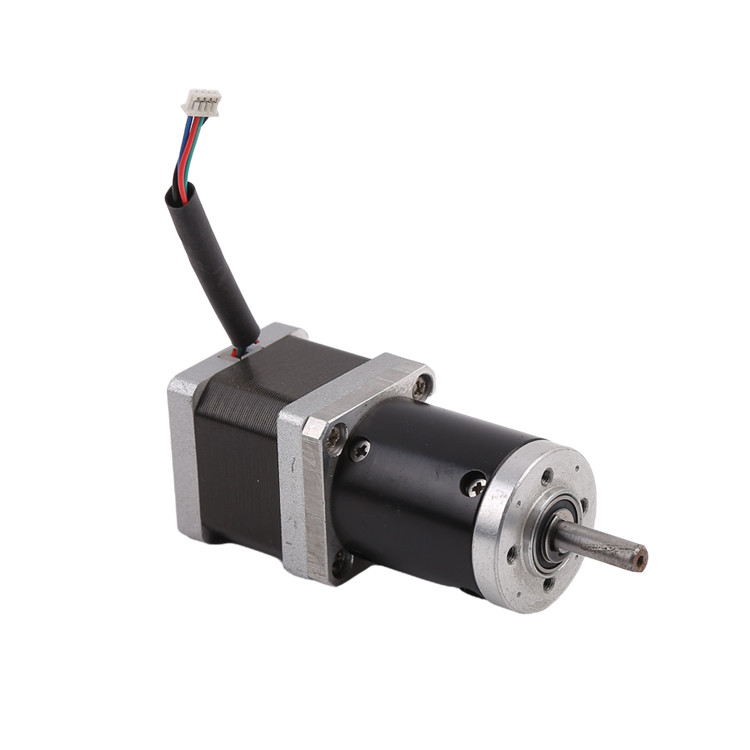

Motor passo da caixa de velocidades planetária de alta precisão de 35 mm NEMA 14 motor passo
Lugar de origem | China |
---|---|
Marca | VIC-TECH |
Certificação | RoHS |
Número do modelo | 35HS-PG |
Quantidade de ordem mínima | 1 unidade |
Preço | $18-30/Unit |
Detalhes da embalagem | O produto é embalado com algodão da pérola, e a parte externa está em uma caixa. |
Tempo de entrega | 10~30 dias após ter recebido o pagamento da amostra |
Termos de pagamento | MoneyGram, Western Union, cartão de crédito, T/T, L/C |
Habilidade da fonte | 100000\ unidades/ano |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTipo do motor | Motor de Passo Híbrido | Ângulo do passo | relação 1.8°/gear |
---|---|---|---|
Tamanho do motor | 35 mm | No. das fases | 2 - fase |
Tipo de caixa de velocidades | Caixa de engrenagens planetária | Quantidade mínima de encomenda | 1 UNITA |
Realçar | Motor passo-a-passo da caixa de engrenagens planetária 35 mm,Caixa de engrenagens NEMA 14 Motor passo a passo,Motor passo-a-passo da caixa de engrenagens de 2 fases |
Descrição
Trata-se de um motor passo de caixa de velocidades planetária de alta precisão que é montado a partir de uma gama de motores passo híbridos quadrados de 35 mm (NEMA14) e caixas de velocidades planetárias cilíndricas.
Os comprimentos do motor para este produto variam geralmente de 32,4 a 56,7 mm, e comprimentos especiais podem ser personalizados.
Além disso, existem duas opções para o ângulo de passo do motor. 0,9 graus e 1,8 graus, sendo o ângulo de passo mais comum 1,8 graus.
As caixas de velocidades de redução também estão disponíveis em muitas relações de velocidade diferentes de 3,71 a 3729.5As caixas de redução com relações de velocidade diferentes possuem diferentes etapas de marcha e, naturalmente, diferentes comprimentos, quanto maior o comprimento, menor a eficiência.
Como a eficiência da transmissão do binário varia com o número de etapas da caixa de velocidades, os principais fatores, tais como o espaço de montagem,A velocidade e o binário necessários devem ser considerados em primeiro lugar ao selecionar um motor e uma caixa de velocidades.Quando o motor satisfaz todas estas especificações, pode ser inicialmente dimensionado e, em seguida, podem ser considerados detalhes específicos, como conexões de saída e forma do eixo de saída.
Se estiver interessado em um dos nossos produtos, por favor, envie-me uma mensagem de e-mail.
Parâmetros
Níveis de engrenagem | Eficiência | Comprimento da caixa de velocidades | Proporção de engrenagem opcional |
1 | 90% | 32.4 | 3.71:1, 5.181:1 |
2 | 80% | 37.2 | 13.761:1,19.221:1- 26 anos.831:1 |
3 | 72% | 43.5 | 51:171.30:1- Sim, 99.55:1138.99:1 |
4 | 65% | 50.4 | 189.45:1,264.52:1,369.32:1,515.66:1,719.98:1 |
5 | 58% | 56.7 | 981.35:1,1370.2:1, 1913.1:1,2671:1, 3729.5:1 |
Desenho de projeto
Torque do motor versus velocidade de condução (pps)
Sobre o motor híbrido passo a passo
Os motores passo-a-passo híbridos são geralmente de forma quadrada, e um motor passo-a-passo pode ser identificado pela sua forma externa única.
Um motor passo-a-passo híbrido tem um ângulo de passo de 1,8° ((200 passos/revolução) ou um ângulo de passo de 0,9° (400 passos/revolução).
Há formas de nomear um motor híbrido passo a passo
Por unidade métrica (unidade: mm) ou por unidade imperial (unidade: polegada)
Por exemplo, um motor de 42 mm = um motor passo de 1,7 polegadas.
Assim, um motor de 42 mm também pode ser chamado de motor NEMA 17.
Explicação do nome do motor híbrido passo a passo
Por exemplo, motor passo 42HS40:
42 significa que o tamanho é de 42 mm, então é um motor NEMA17.
HS significa motor híbrido passo a passo.
40 significa que a altura é motor de 40 mm.
Temos diferentes alturas para os clientes escolherem, com maior altura, um motor terá maior torque, maior peso e maior preço.
Aqui está a estrutura interna de um motor híbrido passo-a-passo normal.
Estrutura básica dos motores passo-a-passo NEMA
Aplicação do motor híbrido passo a passo
Devido à alta resolução dos motores passo-a-passo híbridos (200 ou 400 passos por rotação), eles são amplamente utilizados para aplicações que exigem alta precisão, como:
Impressão 3D
Controle industrial ((CNC, fresadoras automáticas, máquinas têxteis)
Aparelhos periféricos para computadores
Máquina de embalagem
E outros sistemas automáticos que exigem um controlo de alta precisão.
Notas sobre motores híbridos passo a passo
Os clientes devem seguir o princípio de selecionar primeiro os motores passo a passo e, em seguida, selecionar o condutor com base no motor passo existente
É melhor não utilizar o modo de condução a passo completo para conduzir um motor híbrido a passo, e a vibração é maior durante a condução a passo completo.
O motor passo-a-passo híbrido é mais adequado para ocasiões de baixa velocidade.e pode ser ligado com uma caixa de velocidades para diminuir a velocidadeO motor tem uma elevada eficiência de trabalho e um baixo ruído a uma frequência adequada.
Devido a razões históricas, apenas o motor com uma tensão nominal de 12 V usa 12 V. Outra tensão nominal no desenho de projeto não é exatamente a tensão de acionamento mais adequada para o motor.Os clientes devem escolher a tensão de accionamento adequada e o condutor adequado com base nas suas próprias necessidades..
Quando o motor é utilizado com alta velocidade ou grande carga, geralmente não começa na velocidade de trabalho diretamente.o motor não perde passos, e em segundo lugar, pode reduzir o ruído e melhorar a precisão de posicionamento.
O motor não deve funcionar na zona de vibração ((inferior a 600 PPS). Se tiver de ser utilizado a velocidade baixa, o problema de vibração pode ser reduzido alterando a tensão, a corrente ou adicionando alguma amortecimento.
Quando o motor funciona abaixo de 600 PPS (0,9 graus), deve ser accionado por uma corrente pequena, uma grande indutividade e uma baixa tensão.
Para cargas com um grande momento de inércia, deve ser selecionado um motor de grande dimensão.
Quando uma maior precisão é necessária, pode ser resolvida adicionando uma caixa de velocidades, aumentando a velocidade do motor ou usando a condução de subdivisão.Mas o preço de todo o sistema é relativamente caro, por isso é raramente usado.
Tamanho do motor passo a passo
Atualmente temos 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) motores híbridos passo a passo.quando se seleciona um motor híbrido passo a passo.
Serviço de personalização
Fornecemos serviço de personalização no motor, incluindo número de fio de chumbo ((4 fios/6 fios/8 fios), resistência da bobina, comprimento e cor do cabo, também temos várias alturas para os clientes escolherem.
O eixo de saída regular é o eixo D, se os clientes exigirem eixo de parafuso de chumbo, fornecemos serviço de personalização em parafusos de chumbo e você pode ajustar o tipo de parafuso de chumbo e o comprimento do eixo.
A imagem abaixo é um motor híbrido passo-a-passo típico com parafuso de chumbo trapezoidal.
Tempo de execução
Se tivermos amostras em estoque, podemos enviar as amostras em 3 dias.
Se não tivermos amostras em estoque, precisamos produzi-las, o tempo de produção é de cerca de 20 dias.
Para a produção em massa, o prazo de entrega depende da quantidade da encomenda.
Método de pagamento e condições de pagamento
Para amostras, geralmente aceitamos Paypal ou Alibaba.
Para produção em massa, aceitamos pagamento T/T.
Para as amostras, cobramos o pagamento completo antes da produção.
Para a produção em massa, podemos aceitar 50% de pagamento antecipado antes da produção, e recolher o restante 50% de pagamento antes do envio.
Depois de cooperarmos com o pedido mais de 6 vezes, poderíamos negociar outros termos de pagamento como A/S (após vista)
