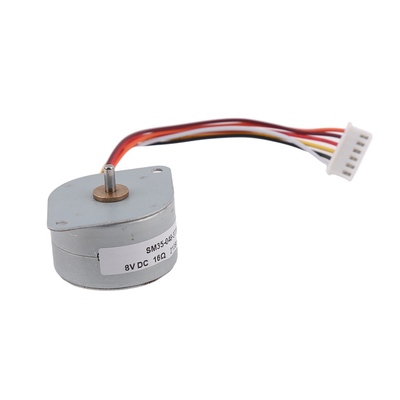

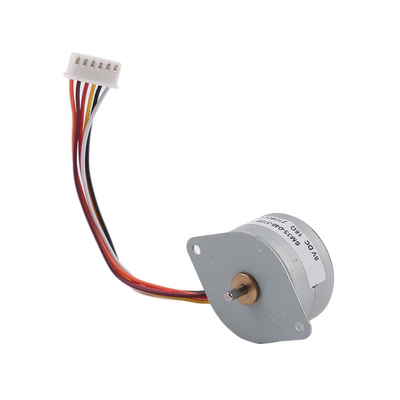

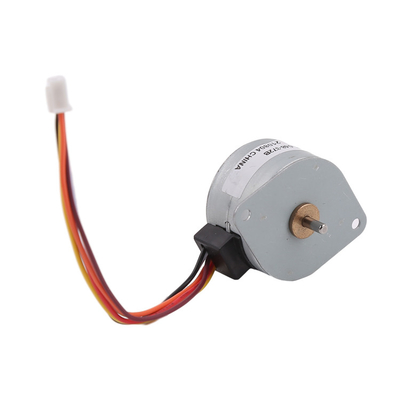

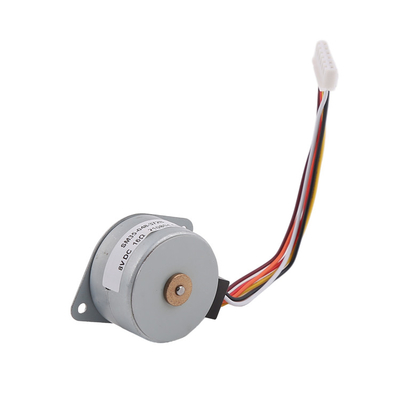

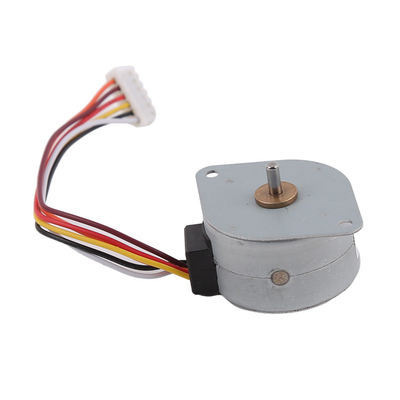

Alto Torque Micro 35mm motor passo a passo para impressora 3D 35mm Motor tamanho 4 fases
| Lugar de origem | China |
|---|---|
| Marca | VIC-TECH |
| Certificação | RoHS |
| Número do modelo | SM35-048 |
| Quantidade de ordem mínima | 1 unidade |
| Preço | $2~5/unit |
| Detalhes da embalagem | O produto é embalado com algodão da pérola, e a parte externa está em uma caixa. |
| Tempo de entrega | 10 ~ 30 dias após recebimento do pagamento da amostra |
| Termos de pagamento | MoneyGram, Western Union, cartão de crédito, T/T, L/C |
| Habilidade da fonte | 100000\ unidades/ano |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Número do modelo | SM35-048 | Tipo do motor | Micro motor passo a passo |
|---|---|---|---|
| Ângulo do passo | 7.5±7% | Tamanho do motor | 35 mm |
| No. das fases | 4 fases | Corrente por fase | 0.5A |
| Quantidade mínima de encomenda | 1 unidade |
Descrição de produto
Descrição
Existem dois métodos de enrolamento para motores passo a passo: bipolar e unipolar.
1Motores bipolares.
Os nossos motores bipolares geralmente têm apenas duas fases, fase A e fase B, e cada fase tem dois fios de saída, que são enrolados separadamente. Não há ligação entre as duas fases.Os motores bipolares têm 4 fios de saída.
2. Motores unipolares
Os nossos motores unipolares têm geralmente quatro fases. Na base de duas fases dos motores bipolares, são adicionadas duas linhas comuns.
Se os fios comuns estiverem ligados entre si, os fios de saída são 5 fios.
Se os fios comuns não estiverem ligados entre si, os fios de saída são 6 fios.
Um motor unipolar tem 5 ou 6 linhas de saída.
Parâmetros
| Voltagem | 8DV DC |
| Número de fase | Fase 4 |
| Ângulo de passo | 70,5°±7% |
| Resistência ao enrolamento ((25°C) | 16Ω±10% |
| Fase actual | 0.5A |
| Torque de retenção | ≤ 110 g.cm |
| Taxa máxima de transferência | 400 PPS |
| Torque de retenção | 450 g.cm. |
| Temperatura de enrolamento | ≤ 85K |
| Força didelétrica | 600 VAC 1SEC 1mA |
Desenho de projeto
Sobre a estrutura básica do motor passo PM
Características e vantagens
1Posicionamento de alta precisão
Dado que os steppers se movem em passos repetíveis precisos, eles se destacam em aplicações que exigem precisão
posicionamento, pelo número de passos que o motor se move
2. Alto controlo de velocidade de precisão
Os aumentos precisos de movimento também permitem um excelente controlo da velocidade de rotação para o processo
A velocidade de rotação é determinada pela frequência dos pulsos.
3Pausa e espera
Com o controlo da unidade, o motor tem função de bloqueio (há corrente através de enrolamentos do motor, mas
o motor não gira), e ainda há um binário de saída de retenção.
4. Longa vida e baixa interferência electromagnética
O motor passo a passo não tem escovas, e não precisa ser comutado por escovas como um escovado
Não há atrito das escovas, o que aumenta a vida útil, não tem faíscas elétricas e reduz as interferências eletromagnéticas.
Aplicação do motor passo PM
Impressora
Máquinas e aparelhos têxteis
Controlo industrial
Ar condicionado
Princípio de funcionamento do motor passo a passo
A unidade do motor passo-a-passo é controlada por software.
Estes impulsos energizam o motor passo a passo numa ordem especificada,
O motor é equipado com um sistema de ar condicionado que permite a rotação do rotor do motor numa direcção especificada (no sentido dos ponteiros do relógio ou no sentido contrário).
Realizar uma rotação adequada do motor. Cada vez que o motor recebe um pulso do condutor, ele irá girar por um ângulo de passo (com acionamento de passo completo),e o ângulo de rotação do motor é determinado pelo número de pulsos impulsionados e ângulo de passo.
Prazo de entrega e informação sobre a embalagem
Prazo de entrega das amostras:
Motor padrão em existência: no prazo de 3 dias
Motor padrão não disponível: no prazo de 15 dias
Produtos personalizados: cerca de 25~30 dias (com base na complexidade da personalização)
Tempo de execução para a construção de um novo molde: geralmente cerca de 45 dias
Prazo de entrega para produção em massa: baseado na quantidade da encomenda
Embalagem:
As amostras são embaladas em esponja de espuma com uma caixa de papel, enviadas por express
Produção em massa, os motores são embalados em caixas de cartão ondulado com filme transparente no exterior. (envio por via aérea)
Se for enviado por via marítima, o produto será embalado em paletes
Método de pagamento e condições de pagamento
Para amostras, geralmente aceitamos Paypal ou Alibaba.
Para produção em massa, aceitamos pagamento T/T.
Para as amostras, cobramos o pagamento completo antes da produção.
Para a produção em massa, podemos aceitar 50% de pagamento antecipado antes da produção, e recolher o restante 50% de pagamento antes do envio.
Depois de cooperarmos com o pedido mais de 6 vezes, poderíamos negociar outros termos de pagamento como A/S (após vista)
