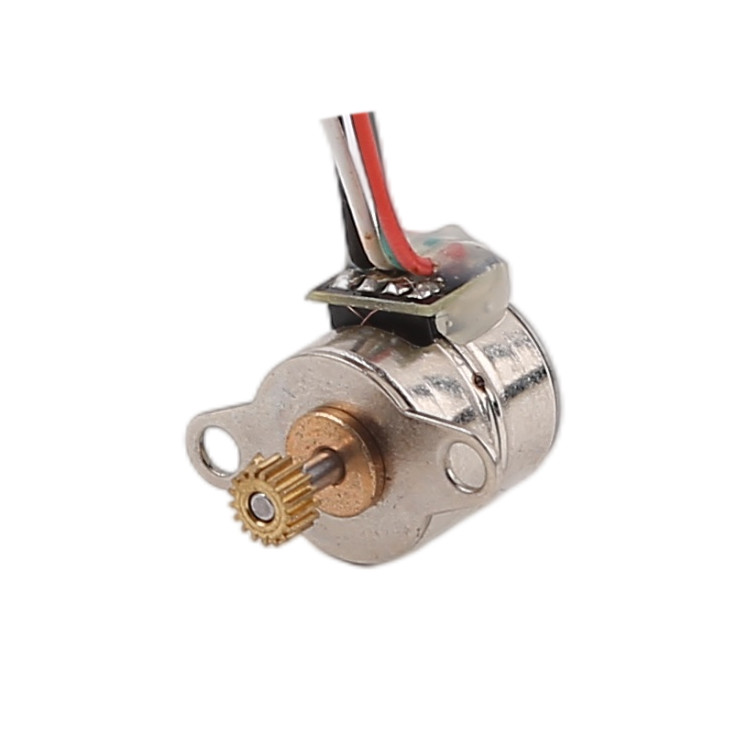

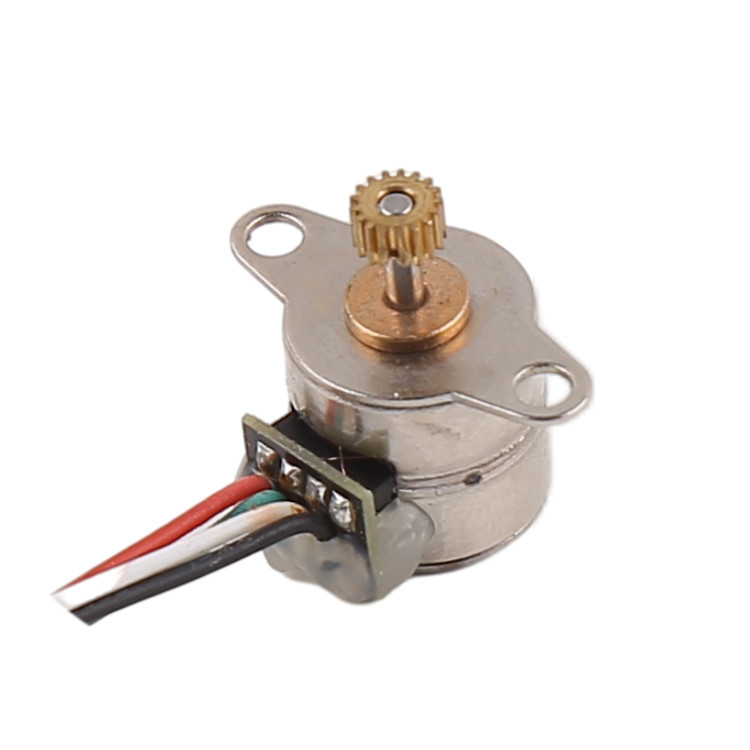

10BY mini 5v de 10 mm de diâmetro micro motor passo PM motor passo
| Lugar de origem | China |
|---|---|
| Marca | VIC-TECH |
| Certificação | RoHS |
| Número do modelo | VSM1070 |
| Quantidade de ordem mínima | 1 unidade |
| Preço | $2~$5/Unit |
| Detalhes da embalagem | O produto é embalado com algodão da pérola, e a parte externa está em uma caixa. |
| Tempo de entrega | 10 ~ 30 dias após recebimento do pagamento da amostra |
| Termos de pagamento | MoneyGram, Western Union, cartão de crédito, T/T, L/C |
| Habilidade da fonte | 100000\ unidades/ano |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Modelo N.O. | VSM1070 | Fase | 2, 2 |
|---|---|---|---|
| Corrente / fase | 0.2A | Voltagem nominal | 5.0V |
| Resistência da bobina | 40Ω±10% | Passo anjo | 18 |
| Peso do motor | 6G | Certificação | RoHS |
Descrição de produto
Descrição
O VSM1070 é um motor a passo em miniatura de alta qualidade e baixo ruído. O diâmetro do motor é de 10 mm, a altura do motor é de 10 mm, o espaçamento do buraco de montagem do motor é de 14 mm e a altura do eixo de saída é de 5,7 mm.A altura do eixo de saída do motor pode ser personalizada de acordo com as necessidades de instalação do clienteO eixo de saída do motor convencional está equipado com engrenagens de cobre (módulo de engrenagem 0.2Os engrenagens também podem ser personalizados de acordo com as necessidades de instalação do cliente
O modo de ligação do motor é o fio de ligação, ou a agulha nua, FPC, etc. pode ser personalizado
Devido ao seu pequeno tamanho, alta precisão, fácil controle e outras características excelentes, este micro motor passo é amplamente utilizado em câmeras, instrumentos ópticos, lentes,dispositivos médicos de precisão, e outros campos.
Parâmetros
| NOME DO PRODUTO | Motor passo a passo de 10 mm |
| Modelo | VSM1070 |
| Frequência de início | 800 PPS min. (AT 5,0 V DC) |
| Frequência máxima de abertura | 1100 PPS min. (AT 5,0 V DC) |
| TORQUE de tração | 5.4 gf-cm min. (AT 500 PPS, 5,0 V DC) |
| TORQUE DE EXTRAÇÃO | 6.0 gf-cm min. (AT 500 PPS, 5,0 V DC) |
| Classe de isolamento | CLASA E PARA COILAS |
| Força de isolamento | 100 V AC por um segundo |
| Resistência ao isolamento | 1 MΩ (DC 100 V) |
| Intervalo de temperatura de funcionamento | -10 ~ +60 °C |
| Serviço OEM e ODM | Disponível |
Desenho de projeto
Exemplo do mesmo tipo
Sobre o diagrama de torque do motor passo em miniatura
AplicaçãoSobre o micro motor passo a passo
Os nossos micro motores passo-a-passo geralmente têm um ângulo de passo de 18 graus.
Isso significa que são necessários 20 passos para dar uma volta.
O ângulo de passo do motor está relacionado ao projeto interno do estator.
Temos micro motores passo a passo com diferentes diâmetros, e o binário do motor está relacionado ao seu tamanho.
Aqui está a relação entre o diâmetro do motor e o binário ((com freqüência de funcionamento adequada, à tensão nominal):
Motor de 6 mm: cerca de 1 g*cm
Motor de 8 mm: cerca de 3 g*cm
Motor de 10 mm: cerca de 5 g*cm
Motor de 15 mm: cerca de 15 g*cm
Motor de 20 mm: cerca de 40 g*cm
Aplicação
A velocidade do motor é determinada pela frequência de condução e não tem nada a ver com a carga (a menos que esteja perdendo passos).
Devido ao controlo de velocidade de alta precisão dos motores passo a passo, com um condutor controlado passo a passo pode-se conseguir um posicionamento muito preciso e controlo de velocidade.Os motores passo a passo são o motor de escolha para muitas aplicações de controle de movimento de precisão.
Serviço de personalização
O projeto do motor pode ser ajustado com base nas exigências do cliente, incluindo:
Diâmetro do motor: temos motores de 6 mm, 8 mm, 10 mm, 15 mm e 20 mm de diâmetro
Resistência da bobina/voltagem nominal: a resistência da bobina é ajustável e, com maior resistência, a tensão nominal do motor é maior.
Desenho do suporte/ comprimento do parafuso de chumbo: se o cliente quiser que o suporte seja mais longo/curto, com design especial, como furos de montagem, ele é ajustável.
PCB + cabos + conector: o design do PCB, o comprimento do cabo e o passo do conector são todos ajustáveis, eles podem ser substituídos em FPC se os clientes exigirem.
Prazo de entrega e informação sobre a embalagem
Prazo de entrega das amostras:
Motor padrão em existência: no prazo de 3 dias
Motor padrão não disponível: no prazo de 15 dias
Produtos personalizados: cerca de 25~30 dias (com base na complexidade da personalização)
Tempo de execução para a construção de um novo molde: geralmente cerca de 45 dias
Prazo de entrega para produção em massa: baseado na quantidade da encomenda
Embalagem:
As amostras são embaladas em esponja de espuma com uma caixa de papel, enviadas por express
Produção em massa, os motores são embalados em caixas de cartão ondulado com filme transparente no exterior. (envio por via aérea)
Se for enviado por via marítima, o produto será embalado em paletes
Método de transporte
Para amostras e transporte aéreo, usamos Fedex/TNT/UPS/DHL.(5 a 12 dias para serviço expresso)
Para o transporte marítimo, usamos o nosso agente de transporte, e enviamos do porto de Xangai.(45 a 70 dias para transporte marítimo)
Perguntas frequentes
Perguntas Frequentes
1.Motor passo a passo mais câmara de redução de velocidade:
Motor passo equipado com caixa de engrenagens de redução utilizada em conjunto, motor passo de saída de alta velocidade, velocidade de torque baixo, ligado à caixa de engrenagens de redução,caixa de engrenagens de redução interna conjunto de engrenagens de malha de transmissão formada pela relação de redução, a saída do motor passo alta velocidade reduzida, mas também para aumentar o binário da transmissão, para alcançar o efeito de transmissão ideal; efeito de redução depende da taxa de redução da caixa de velocidades,Quanto maior a taxa de redução, quanto menor a velocidade de saída, e vice-versa.
2.Motor passo a passo como usar a velocidade de controle exponencial da curva?
Curva exponencial, na programação de software, primeira constante de tempo calculada armazenada na memória do computador, trabalhando apontando para a seleção.o tempo de aceleração e de desaceleração para completar o motor passo é igual ou superior a 300 msSe se utilizar um tempo de aceleração e de desaceleração demasiado curto, para a grande maioria dos motores passo a passo, será difícil conseguir uma rotação de alta velocidade dos motores passo a passo.
3.O intervalo razoável de geração de calor do motor passo:
A extensão da produção de calor do motor depende em grande parte do nível de isolamento interno do motor, que só será destruído a altas temperaturas (acima de 130 graus).Então, desde que o interno não exceda 130 graus, o motor não irá danificar o anel, e a temperatura da superfície será inferior a 90 graus nesse ponto.Método simples de medição da temperatura, termômetro de ponto útil, você também pode determinar grosseiramente: com a mão pode tocar mais de 1-2 segundos, não mais de 60 graus; com a mão só pode tocar, cerca de 70-80 graus; algumas gotas de água rapidamente vaporizado,Tem mais de 90 graus.
