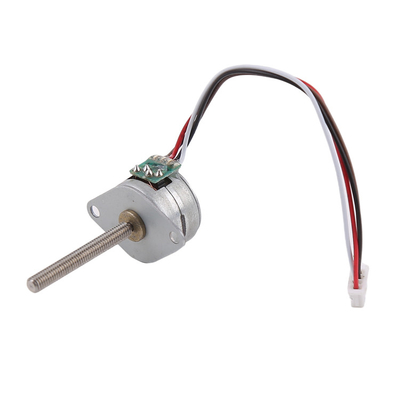

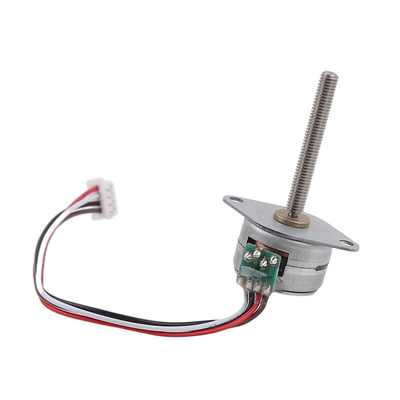

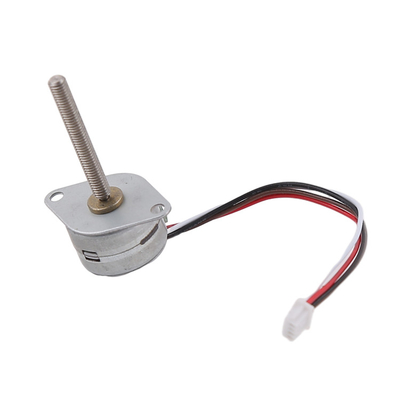

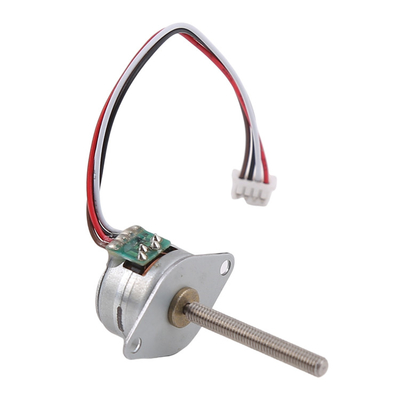

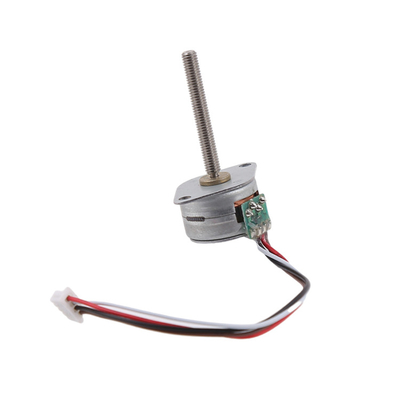

15by micro steppr motor de 2 fases 4 fios 18 graus magneto permanente motor a passo com eixo em espiral

  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
Lugar de origem China
Marca VIC-TECH
Certificação RoHS
Número do modelo VSM1519
Quantidade de ordem mínima 1 unidade
Preço $5~7/unit
Detalhes da embalagem O produto é embalado com algodão da pérola, e a parte externa está em uma caixa.
Tempo de entrega 10 ~ 30 dias após recebimento do pagamento da amostra
Termos de pagamento MoneyGram, Western Union, cartão de crédito, T/T, L/C
Habilidade da fonte 100000\ unidades/ano

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Modelo N.O. VSM1519 Fase 2, 2
Corrente / fase 0.2A Voltagem nominal 5.0V
Resistência da bobina 40Ω±10% Passo anjo 18
Peso do motor 6G Certificação RoHS
Deixe um recado
Descrição de produto

Descrição

O VSM1519 é um motor de precisão micro-passo a passo, cuja saída utiliza um parafuso M3 para realizar um movimento linear e gerar um impulso,que podem ser utilizados diretamente como um atuador para realizar as ações exigidas pelos clientes.
O ângulo básico do motor a passo é de 18 graus, e o motor corre 20 passos a cada semana.
O ícone da parte de entrada do motor é leve, mas pode ser alterado para cabo FPC, PCB e outras formas de acordo com os requisitos do cliente
Ao mesmo tempo, podemos completar o sistema de acionamento correspondente para atender às necessidades do cliente!
Nossa equipe tem mais de 10 anos de experiência no projeto, desenvolvimento e produção de micro motores, para que possamos desenvolver e projetar produtos de acordo com as necessidades especiais dos clientes!
A demanda do cliente é a direção dos nossos esforços, por favor sinta-se à vontade para entrar em contato

Parâmetros

NOME DO PRODUTO Motor micro-passo de 15 mm
Modelo VSM1519
Frequência de início 500 PPS min. (AT 3,0 V DC)
Frequência máxima de abertura 560 PPS min. (AT 3,0 V DC)
TORQUE de tração 5 gf-cm min. (AT 200PPS, 3.0V DC)
TORQUE DE EXTRAÇÃO 6 gf-cm min. (AT 200 PPS, 3,0 V DC)
Classe de isolamento CLASA E PARA COILAS
Força de isolamento 100 V AC por um segundo
Resistência ao isolamento 50MΩ (DC 500V)
Intervalo de temperatura de funcionamento -15 ~ + 55 °C
Serviço OEM e ODM Disponível

Desenho de projeto

we 2

Exemplo do mesmo tipo

adss 3

Sobre o diagrama de torque do motor passo em miniatura

sd 4

AplicaçãoSobre o micro motor passo a passo

Os nossos micro motores passo-a-passo geralmente têm um ângulo de passo de 18 graus.
Isso significa que são necessários 20 passos para dar uma volta.
O ângulo de passo do motor está relacionado ao projeto interno do estator.

Temos micro motores passo a passo com diferentes diâmetros, e o binário do motor está relacionado ao seu tamanho.
Aqui está a relação entre o diâmetro do motor e o binário ((com freqüência de funcionamento adequada, à tensão nominal):
Motor de 6 mm: cerca de 1 g*cm
Motor de 8 mm: cerca de 3 g*cm
Motor de 10 mm: cerca de 5 g*cm
Motor de 15 mm: cerca de 15 g*cm
Motor de 20 mm: cerca de 40 g*cm

Aplicação

A velocidade do motor é determinada pela frequência de condução e não tem nada a ver com a carga (a menos que esteja perdendo passos).

Devido ao controlo de velocidade de alta precisão dos motores passo a passo, com um condutor controlado passo a passo pode-se conseguir um posicionamento muito preciso e controlo de velocidade.Os motores passo a passo são o motor de escolha para muitas aplicações de controle de movimento de precisão.

dfs 5

Serviço de personalização

O projeto do motor pode ser ajustado com base nas exigências do cliente, incluindo:
Diâmetro do motor: temos motores de 6 mm, 8 mm, 10 mm, 15 mm e 20 mm de diâmetro
Resistência da bobina/voltagem nominal: a resistência da bobina é ajustável e, com maior resistência, a tensão nominal do motor é maior.
Desenho do suporte/ comprimento do parafuso de chumbo: se o cliente quiser que o suporte seja mais longo/curto, com design especial, como furos de montagem, ele é ajustável.
PCB + cabos + conector: o design do PCB, o comprimento do cabo e o passo do conector são todos ajustáveis, eles podem ser substituídos em FPC se os clientes exigirem.

Prazo de entrega e informação sobre a embalagem

Prazo de entrega das amostras:
Motor padrão em existência: no prazo de 3 dias
Motor padrão não disponível: no prazo de 15 dias
Produtos personalizados: cerca de 25~30 dias (com base na complexidade da personalização)

Tempo de execução para a construção de um novo molde: geralmente cerca de 45 dias

Prazo de entrega para produção em massa: baseado na quantidade da encomenda

Embalagem:
As amostras são embaladas em esponja de espuma com uma caixa de papel, enviadas por express
Produção em massa, os motores são embalados em caixas de cartão ondulado com filme transparente no exterior. (envio por via aérea)
Se for enviado por via marítima, o produto será embalado em paletes

dfs 6

Método de transporte

Para amostras e transporte aéreo, usamos Fedex/TNT/UPS/DHL.(5 a 12 dias para serviço expresso)
Para o transporte marítimo, usamos o nosso agente de transporte, e enviamos do porto de Xangai.(45 a 70 dias para transporte marítimo)

Perguntas frequentes

1- É um fabricante?
Sim, somos uma fábrica, e produzimos principalmente motores passo a passo.

2- Onde fica a sua fábrica?
Nossa fábrica está localizada em Changzhou, Jiangsu. Sim, você é muito bem-vindo a nos visitar.

3Pode fornecer amostras grátis?
Não, nós não fornecemos amostras grátis, os clientes não tratam as amostras grátis de forma justa.

4Quem paga os custos de envio?
Os clientes pagam o custo de envio. Nós vamos citar o custo de envio.
Se você acha que tem um método de envio mais barato / mais conveniente, podemos usar sua conta de envio.

5- Qual é o MOQ?
Não temos MOQ, e só pode encomendar uma amostra.
Mas recomendamos que encomende um pouco mais, no caso de o motor ficar danificado durante os testes, e você pode ter um backup.

6Estamos a desenvolver um novo projeto, pode fornecer um serviço de personalização?
Temos mais de 20 anos de experiência na indústria de motores passo a passo.
Desenvolvemos muitos projetos, podemos fornecer personalização completa do desenho do projeto para a produção.
Estamos confiantes de que podemos dar-lhe alguns conselhos / sugestões para o seu projeto de motor passo a passo.
Se está preocupado com questões confidenciais, sim, podemos assinar um contrato de confidencialidade.

7- Vende condutores?
Sim, vendemos condutores, só são adequados para testes temporários, não para produção em massa.
Não produzimos condutores, só produzimos motores passo a passo.

Perguntas Frequentes

1.O motor é de quatro fases seis fios, e motor passo-a-passo driver enquanto a solução de quatro fios, como usar?
Para o motor de seis fios de quatro fases, os dois fios no meio da torneira são deixados pendurados, e os outros quatro fios são conectados ao condutor.
2.O intervalo razoável de geração de calor do motor passo:
A extensão da produção de calor do motor depende em grande parte do nível de isolamento interno do motor, que só será destruído a altas temperaturas (acima de 130 graus).Então, desde que o interno não exceda 130 graus, o motor não irá danificar o anel, e a temperatura da superfície será inferior a 90 graus nesse ponto.Método simples de medição da temperatura, termômetro de ponto útil, você também pode determinar grosseiramente: com a mão pode tocar mais de 1-2 segundos, não mais de 60 graus; com a mão só pode tocar, cerca de 70-80 graus; algumas gotas de água rapidamente vaporizado,Tem mais de 90 graus.
