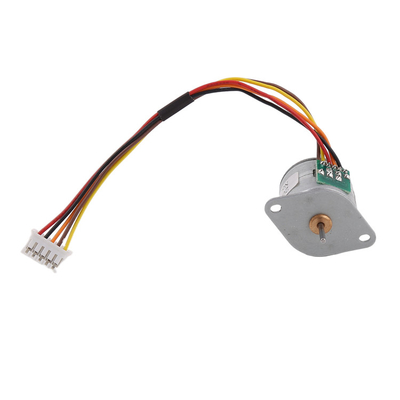

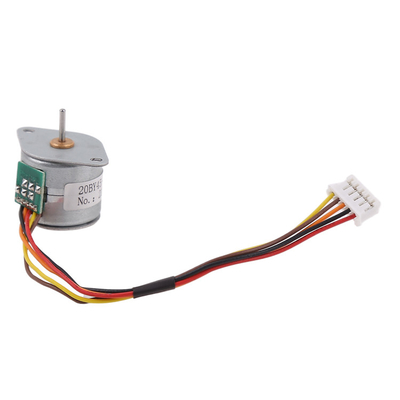

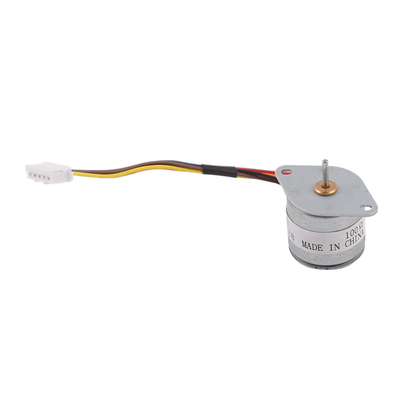

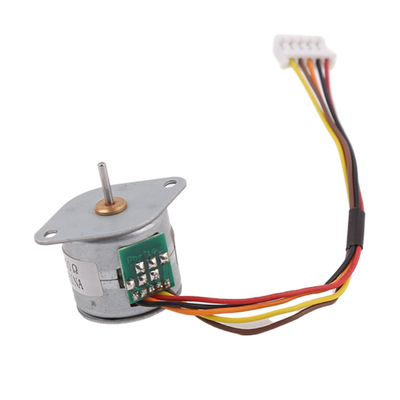

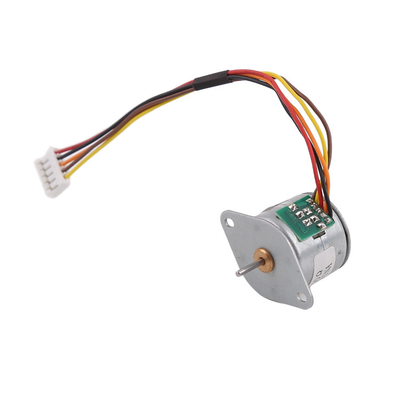

Imã permanente de 20 mm 12V, motor micro-passo para câmaras de vigilância de equipamentos médicos
| Lugar de origem | China |
|---|---|
| Marca | VIC-TECH |
| Certificação | RoHS |
| Número do modelo | 20BY45-53 |
| Quantidade de ordem mínima | 1 unidade |
| Preço | $1~$3/unit |
| Detalhes da embalagem | O produto é embalado com algodão da pérola, e a parte externa está em uma caixa. |
| Tempo de entrega | 10 ~ 30 dias após recebimento do pagamento da amostra |
| Termos de pagamento | MoneyGram, Western Union, cartão de crédito, T/T, L/C |
| Habilidade da fonte | 100000\ unidades/ano |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Modelo N.O. | 20BY45-53 | Fase | 2 |
|---|---|---|---|
| Corrente / fase | 0.12A | Certificação | RoHS |
| Voltagem | 12 V | Rotação | CW/CCW |
| Resistência | 100Ω±7% | Velocidade | 3000 rpm |
| peso | 28 g |
Descrição de produto
Descrição
20BY45-53, o diâmetro do motor é de 20 mm, a altura do motor é de 18,55 mm, a distância do buraco de montagem da orelha é de 25 mm e o motor tem um ângulo de passo de 18 graus.Por conseguinte,, em comparação com produtos similares, este produto tem as vantagens de rotação estável, pequeno binário de posicionamento e alta eficiência.
A altura normal do eixo de saída do motor é de 9 mm, e a saída do motor pode ser personalizada de acordo com os requisitos de instalação do cliente
Nossa equipe tem mais de 10 anos de experiência no projeto, desenvolvimento e produção de micro motores, para que possamos desenvolver e projetar produtos de acordo com as necessidades especiais dos clientes!
A demanda do cliente é a direção dos nossos esforços, por favor sinta-se à vontade para entrar em contato
Parâmetros
| NOME DO PRODUTO | Motor micro passo de 20 mm |
| Modelo | 20BY45-53 |
| Frequência de início | 700 PPS min. (AT 12,0 V DC) |
| Frequência máxima de abertura | 1000 PPS min. (AT 12,0 V DC) |
| TORQUE de tração | 18 gf-cm min. (AT 200PPS, 12,0V DC) |
| TORQUE DE EXTRAÇÃO | 23.5 gf-cm min. (AT 200 PPS, 12,0 V DC) |
| Classe de isolamento | CLASA E PARA COILAS |
| Força de isolamento | 600V AC 300mA por um segundo |
| Resistência ao isolamento | 100MΩ (DC 500V) |
| Intervalo de temperatura de funcionamento | -15 ~ +55°C |
| Serviço OEM e ODM | Disponível |
Desenho de projeto
Sobre o diagrama de torque do motor passo em miniatura
Tipo de motor micro-passo
Aplicação
A velocidade do motor é determinada pela frequência de condução e não tem nada a ver com a carga (a menos que esteja perdendo passos).
Devido ao controlo de velocidade de alta precisão dos motores passo a passo, com um condutor controlado passo a passo pode-se conseguir um posicionamento muito preciso e controlo de velocidade.Os motores passo a passo são o motor de escolha para muitas aplicações de controle de movimento de precisão.
Para motores passo-a-passo lineares, eles são amplamente utilizados em:
Dispositivo médico
Equipamento de câmara
Sistema de controlo da válvula
Instrumento de ensaio
Impressão 3D
Máquinas e aparelhos têxteis
Controlo industrial
Ar condicionado
Máquina CNC
E assim por diante.
Serviço de personalização
O projeto do motor pode ser ajustado com base nas exigências do cliente, incluindo:
Diâmetro do motor: temos motores de 6 mm, 8 mm, 10 mm, 15 mm e 20 mm de diâmetro
Resistência da bobina/voltagem nominal: a resistência da bobina é ajustável e, com maior resistência, a tensão nominal do motor é maior.
Desenho do suporte/ comprimento do parafuso de chumbo: se o cliente quiser que o suporte seja mais longo/curto, com design especial, como furos de montagem, ele é ajustável.
PCB + cabos + conector: o design do PCB, o comprimento do cabo e o passo do conector são todos ajustáveis, eles podem ser substituídos em FPC se os clientes exigirem.
Prazo de entrega e informação sobre a embalagem
Prazo de entrega das amostras:
Motor padrão em existência: no prazo de 3 dias
Motor padrão não disponível: no prazo de 15 dias
Produtos personalizados: cerca de 25~30 dias (com base na complexidade da personalização)
Tempo de execução para a construção de um novo molde: geralmente cerca de 45 dias
Prazo de entrega para produção em massa: baseado na quantidade da encomenda
Embalagem:
As amostras são embaladas em esponja de espuma com uma caixa de papel, enviadas por express
Produção em massa, os motores são embalados em caixas de cartão ondulado com filme transparente no exterior. (envio por via aérea)
Se for enviado por via marítima, o produto será embalado em paletes
Método de transporte
Para amostras e transporte aéreo, usamos Fedex/TNT/UPS/DHL.(5 a 12 dias para serviço expresso)
Para o transporte marítimo, usamos o nosso agente de transporte, e enviamos do porto de Xangai.(45 a 70 dias para transporte marítimo)
Perguntas frequentes
1- É um fabricante?
Sim, somos uma fábrica, e produzimos principalmente motores passo a passo.
2- Onde fica a sua fábrica?
Nossa fábrica está localizada em Changzhou, Jiangsu. Sim, você é muito bem-vindo a nos visitar.
3Pode fornecer amostras grátis?
Não, nós não fornecemos amostras grátis, os clientes não tratam as amostras grátis de forma justa.
4Quem paga os custos de envio?
Os clientes pagam o custo de envio. Nós vamos citar o custo de envio.
Se você acha que tem um método de envio mais barato / mais conveniente, podemos usar sua conta de envio.
5- Qual é o MOQ?
Não temos MOQ, e só pode encomendar uma amostra.
Mas recomendamos que encomende um pouco mais, no caso de o motor ficar danificado durante os testes, e você pode ter um backup.
6Estamos a desenvolver um novo projeto, pode fornecer um serviço de personalização?
Temos mais de 20 anos de experiência na indústria de motores passo a passo.
Desenvolvemos muitos projetos, podemos fornecer personalização completa do desenho do projeto para a produção.
Estamos confiantes de que podemos dar-lhe alguns conselhos / sugestões para o seu projeto de motor passo a passo.
Se está preocupado com questões confidenciais, sim, podemos assinar um contrato de confidencialidade.
7- Vende condutores?
Sim, vendemos condutores, só são adequados para testes temporários, não para produção em massa.
Não produzimos condutores, só produzimos motores passo a passo.
