China SM15-45L 2 motor de piso 15mm da C.C. da precisão 6V do motor do fio da fase 4 ângulo de uma etapa de 18 graus

Motor passo-a-passo linear de 2 fases e 4 fios Motor parafuso com Mini-motor passo-a-passo

Características do motor passo-a-passo de 15 mm M3 com parafuso de chumbo:

SM15-45L é um motor de micro-passo de precisão, o comprimento efetivo do parafuso de condução é de 45 mm, o motor de passo do micro-slider é um motor de passo POM com um motor de passo linear de 6V DC em bracket,o passo do parafuso de condução M3 é 0.5mm, e é apoiado por um parafuso de chumbo e um parafuso de chumbo O parafuso se transforma em impulso.
O ângulo de passo básico do motor é de 18 graus e o motor executa 20 passos por semana, de modo que a resolução de deslocamento pode atingir 0,02 mm, alcançando o propósito de controle preciso.
Em termos de atuadores, o método de accionamento de subdivisão é utilizado para satisfazer.
Devido ao seu pequeno tamanho, alta precisão e fácil controle, este motor a passo em miniatura é amplamente utilizado em câmeras, instrumentos ópticos, lentes, equipamentos médicos de precisão,fechaduras automáticas de portas e outros campos.
A linha de ligação do motor pode ser personalizada de acordo com as necessidades do cliente, e a tração de parafuso do motor também pode ser personalizada de acordo com a instalação e desenvolvimento do cliente

Este é um tipo de motor passo equipado com um suporte, um parafuso de chumbo e um deslizador de movimento relativo.

Como o eixo de saída do motor é um parafuso, durante a rotação do parafuso, o parafuso impulsiona o deslizador para se mover para frente e para trás.Ações como avançar e recuar podem ser convenientemente fornecidasAlém disso, o motor a passo pode controlar com precisão a velocidade de rotação, o número de rotações, etc., que também determina a velocidade de movimento do deslizador,e a posição do movimento é precisa e controlávelE a precisão da posição pode ser controlada até 0,05 mm.

Devido às características acima, esses motores são amplamente utilizados em equipamentos de beleza, equipamentos médicos, máquinas automáticas de venda automática, inspeção rápida e outros campos.

Principais aplicações

1)Máquina de venda automática

2) Instrumentos ópticos

3) Dispositivos médicos de precisão

4)Equipamento de beleza

Outras aplicações de controlo preciso

Motor passo-passo de 15 mm M3 com parafuso de chumboEspecificações:

Desenho do motor passo-a-passo de deslizamento de plástico de 15 mm com curso de 80 mm:

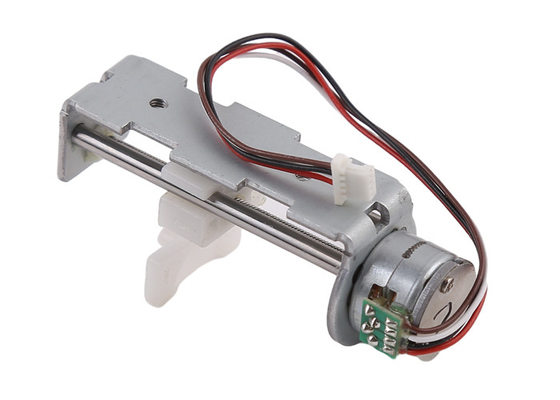

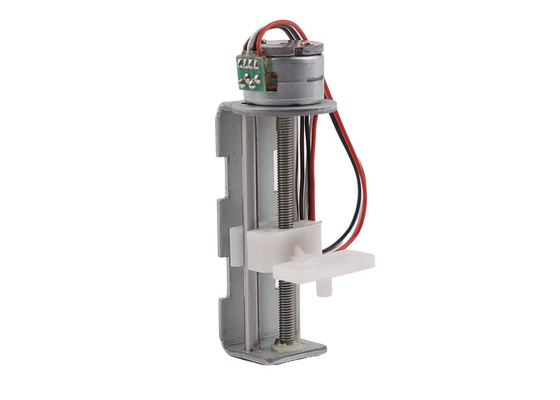

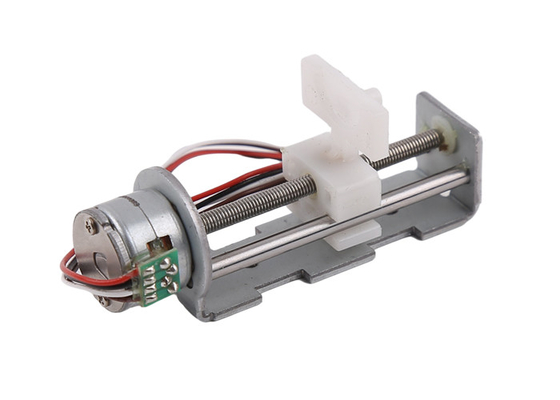

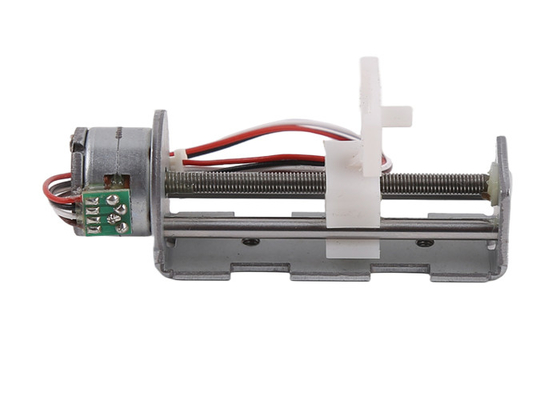

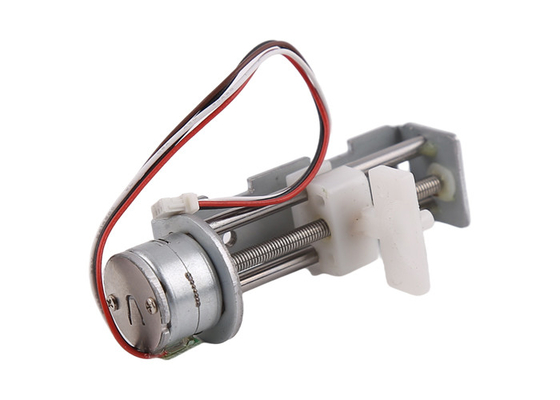

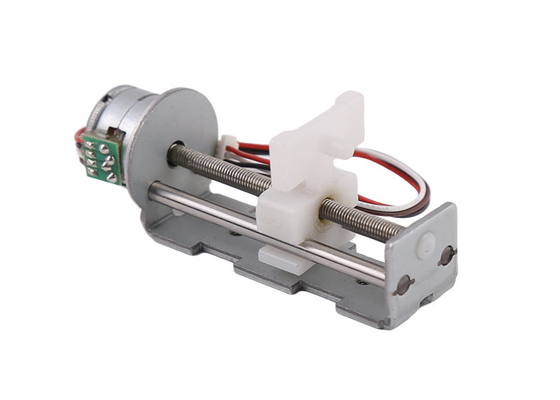

Exibição do produto para motor passo-a-passo de 15 mm de plástico:

Os clientes podem personalizar o conteúdo:

1Em termos de diâmetro exterior do produto, diferentes tamanhos como 6 8 10 15 20 25 mm podem ser selecionados de acordo com o ambiente de utilização do cliente, resistência do espaço, etc.

2A posição de saída do motor pode ser escolhida livremente dentro de uma faixa de 360 graus, de modo a satisfazer os requisitos de instalação no melhor estado.PCB, FPC pin nu.

2De acordo com as exigências dos clientes, o curso eficaz do motor pode ser personalizado dentro de um certo intervalo, principalmente considerando o diâmetro e o comprimento do parafuso.

Normalmente o comprimento máximo do parafuso M2 pode ser de 50mm, o parafuso M3 pode ser de 100mm, e o parafuso M4 pode ser de 100mm.A utilização de um parafuso de chumbo com um diâmetro excessivamente grande para um motor pequeno consome muita energia, por isso, deve ser tomada uma consideração abrangente na selecção de um motor.

4O material do deslizador é geralmente feito de plástico, que é fácil de formar e económico.

Quando o cliente tem um ambiente de uso e requisitos especiais, o deslizador também pode ser feito de peças metálicas.

Naturalmente, o custo será relativamente elevado, o que é determinado de acordo com as exigências do cliente para a forma e o tamanho do deslizador.
