Motor de piso linear 3.3vDC de China 10mm micro fase 2-2 bipolar do ângulo de uma etapa de 18 graus

10mm mini parafuso de deslizamento Motor de passo linear 3.3vDC Micro deslizamento Motor de passo para lente da câmera:

10 mm de diâmetro de micro deslizador comprimento de parafuso 40 mm micro deslizador motor passo deslizador de cobre com bracket linear Stepper Motor

VSM10198 é um motor de micro passo de precisão, o eixo de saída com um passo de 0,4 mm do parafuso, através do parafuso e da haste do parafuso suportando a rotação do parafuso em um impulso.
O ângulo de passo básico do motor é de 18 graus, o motor executando 20 passos a cada semana, de modo que a resolução do deslocamento pode atingir 0,02 mm, para alcançar o propósito do controle de precisão.
Aspectos do atuador utilizando a forma de condução da subdivisão para se encontrar.
Devido ao seu pequeno tamanho, alta precisão, fácil de controlar e outras características excelentes, por isso este micro motor passo é amplamente utilizado na câmera, instrumentos ópticos, lentes,dispositivos médicos de precisão, fechaduras automáticas e outros campos.
A parte de entrada do motor do FPC, mas pode de acordo com a demanda do cliente pode ser alterada para uma agulha de linha de ligação, PCB e outras formas.
O suporte de montagem pode ser alterado de acordo com o pedido do cliente.

Este é um tipo de motor passo equipado com um suporte, um parafuso de chumbo e um deslizador de movimento relativo.

Como o eixo de saída do motor é um parafuso, durante a rotação do parafuso, o parafuso impulsiona o deslizador para se mover para frente e para trás.Ações como avançar e recuar podem ser convenientemente fornecidasAlém disso, o motor a passo pode controlar com precisão a velocidade de rotação, o número de rotações, etc., que também determina a velocidade de movimento do deslizador,e a posição do movimento é precisa e controlávelE a precisão da posição pode ser controlada até 0,05 mm.

Devido às características acima, esses motores são amplamente utilizados em equipamentos de beleza, equipamentos médicos, máquinas automáticas de venda automática, inspeção rápida e outros campos.

Principais aplicações

1)Máquina de venda automática

2) Instrumentos ópticos

3) Dispositivos médicos de precisão

4)Equipamento de beleza

Outras aplicações de controlo preciso

10 mm M2 motor passo-a-passo de parafuso de chumboEspecificações:

Desenho de motor passo-passo de 10 mm de plástico deslizante com curso de 40 mm:

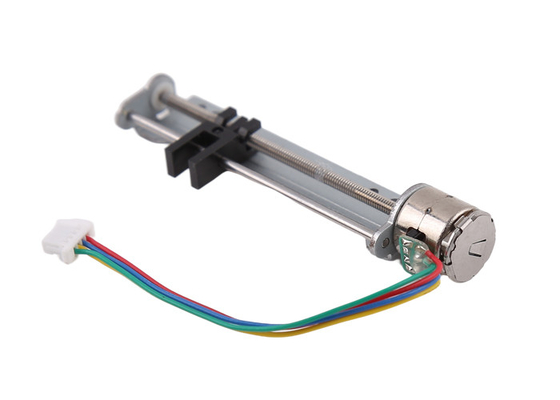

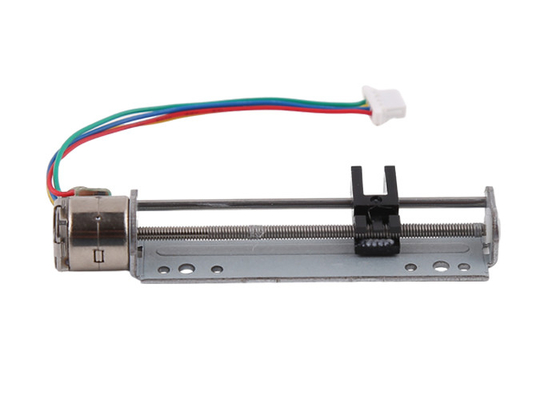

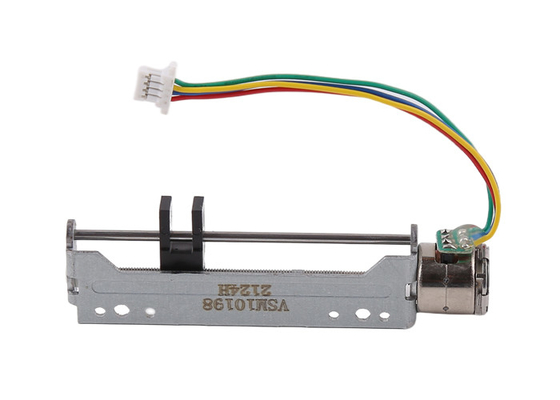

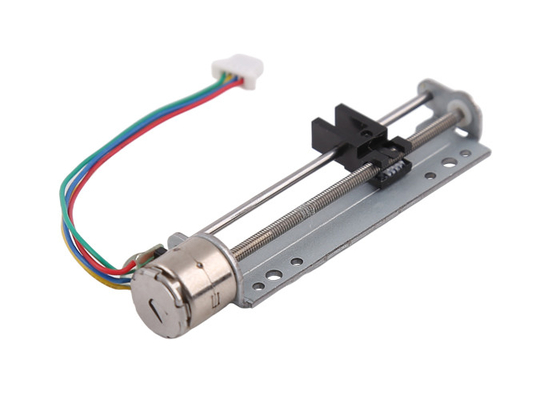

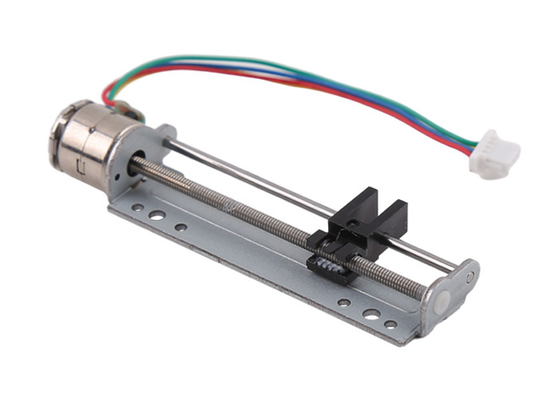

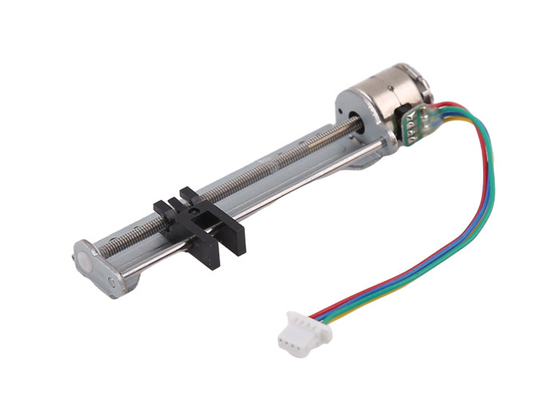

Exibição do produto para motor passo-a-passo com deslizador de plástico de 10 mm:

Os clientes podem personalizar o conteúdo:

1Em termos de diâmetro exterior do produto, diferentes tamanhos como 6 8 10 15 20 25 mm podem ser selecionados de acordo com o ambiente de utilização do cliente, resistência do espaço, etc.

2A posição de saída do motor pode ser escolhida livremente dentro de uma faixa de 360 graus, de modo a satisfazer os requisitos de instalação no melhor estado.PCB, FPC pin nu.

2De acordo com as exigências dos clientes, o curso eficaz do motor pode ser personalizado dentro de um certo intervalo, principalmente considerando o diâmetro e o comprimento do parafuso.

Normalmente o comprimento máximo do parafuso M2 pode ser de 50mm, o parafuso M3 pode ser de 100mm, e o parafuso M4 pode ser de 100mm.A utilização de um parafuso de chumbo com um diâmetro excessivamente grande para um motor pequeno consome muita energia, por isso, deve ser tomada uma consideração abrangente na selecção de um motor.

4O material do deslizador é geralmente feito de plástico, que é fácil de formar e económico.

Quando o cliente tem um ambiente de uso e requisitos especiais, o deslizador também pode ser feito de peças metálicas.

Naturalmente, o custo será relativamente elevado, o que é determinado de acordo com as exigências do cliente para a forma e o tamanho do deslizador.
