Ângulo de passo de 18 graus Pitch de chumbo M3 P 0,5 mm 20 mm POM Slider Stepper Motor 12VDC Motor de parafuso de chumbo 2 fase

Motor passo-passo deslizante de 20 mm 12VDC parafuso de chumbo motor passo-passo de 2 fases com deslizante POM

Características do motor passo-a-passo de 20 mm M3 com parafuso de chumbo:

SM20-66L é um motor micro passo de precisão, o comprimento do parafuso é de 66 mm, o motor passo micro deslizante motor deslizante POM com bracket 12V DC motor passo linear,o eixo de saída tem um parafuso de chumbo com um passo de 0.5mm, através do parafuso de chumbo e do parafuso O parafuso de chumbo apoiado pela haste gira em força.
O ângulo de passo básico do motor é de 18 graus e o motor executa 20 passos por semana, de modo que a resolução de deslocamento pode atingir 0,02 mm, alcançando o propósito de controle preciso.

A parte de entrada do motor é um fio de ligação, mas pode ser alterada em uma agulha de fio de ligação, PCB e outras formas de acordo com as necessidades do cliente.
Os suportes de montagem podem ser personalizados de acordo com os requisitos de instalação do cliente.
Uma vez que o eixo de saída do motor é um parafuso de chumbo, durante a rotação do parafuso de chumbo, o parafuso de chumbo impulsiona o deslizador para se mover para frente e para trás.Isto proporciona convenientemente ações como para a frente e para trásAlém disso, o motor a passo pode controlar com precisão a velocidade, o número de revoluções, etc., que também determina a velocidade de movimento do deslizador,e a posição do movimento é controlada com precisãoA precisão de posicionamento pode ser controlada dentro de 0,05 mm.

Principais aplicações

1)Máquina de venda automática

2) Instrumentos ópticos

3) Dispositivos médicos de precisão

4)Equipamento de beleza

Outras aplicações de controlo preciso

Motor passo-passo de 20 mm M3 com parafuso de chumboEspecificações:

Desenho de um motor passo-a-passo de 20 mm de plástico deslizante com curso de 66 mm:

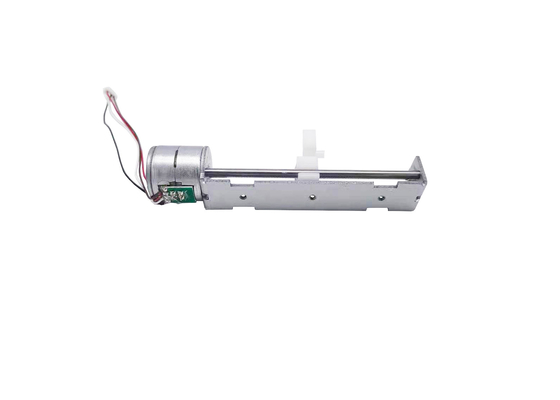

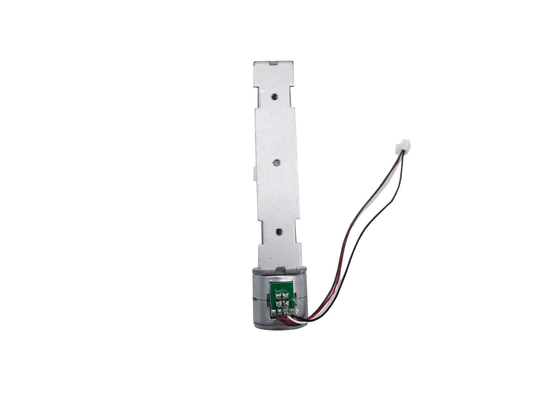

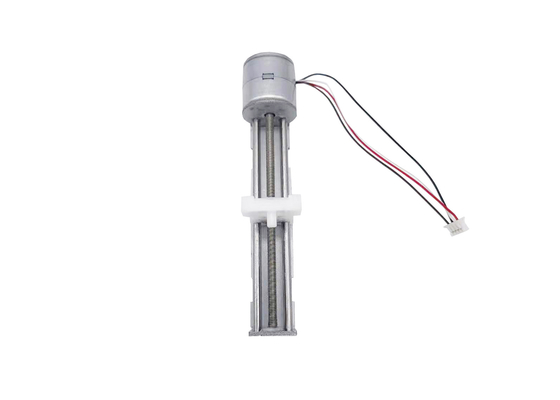

Exibição do produto para motor passo-passo de plástico deslizante de 20 mm:

Os clientes podem personalizar o conteúdo:

1Em termos de diâmetro exterior do produto, diferentes tamanhos como 6 8 10 15 20 25 mm podem ser selecionados de acordo com o ambiente de utilização do cliente, resistência do espaço, etc.

2A posição de saída do motor pode ser escolhida livremente dentro de uma faixa de 360 graus, de modo a satisfazer os requisitos de instalação no melhor estado.PCB, FPC pin nu.

2De acordo com as exigências dos clientes, o curso eficaz do motor pode ser personalizado dentro de um certo intervalo, principalmente considerando o diâmetro e o comprimento do parafuso.

Normalmente o comprimento máximo do parafuso M2 pode ser de 50mm, o parafuso M3 pode ser de 100mm, e o parafuso M4 pode ser de 100mm.A utilização de um parafuso de chumbo com um diâmetro excessivamente grande para um motor pequeno consome muita energia, por isso, deve ser tomada uma consideração abrangente na selecção de um motor.

4O material do deslizador é geralmente feito de plástico, que é fácil de formar e económico.

Quando o cliente tem um ambiente de uso e requisitos especiais, o deslizador também pode ser feito de peças metálicas.

Naturalmente, o custo será relativamente elevado, o que é determinado de acordo com as exigências do cliente para a forma e o tamanho do deslizador.
