Motor passo-a-passo linear em miniatura de 20 mm 1 kg de impulso M3 para impressora D, controle de precisão industrial, etc.
| Lugar de origem | China |
|---|---|
| Marca | VIC-TECH |
| Certificação | RoHS |
| Número do modelo | SM20-55L-T |
| Quantidade de ordem mínima | 1 unidade |
| Preço | $7~$18/Unit |
| Detalhes da embalagem | O produto é embalado com algodão da pérola, e a parte externa está em uma caixa. |
| Tempo de entrega | 10 ~ 30 dias após recebimento do pagamento da amostra |
| Termos de pagamento | MoneyGram, Western Union, cartão de crédito, T/T, L/C |
| Habilidade da fonte | 100000\ unidades/ano |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo de motor | Motor deslizante linear do PM com slider | Diâmetro do motor | 20 mm |
|---|---|---|---|
| Ângulo de passo | 18°/step | Propulsão linear | > 1 kg (10N) |
| Distância do curso | Cerca de 55 mm. | Tipo do slider | Escorregador de latão + rolamentos lineares duplos |
Descrição de produto
SM20-55L-T 20mm 1KG de empuxo M3 parafuso de chumbo, deslizador de latão, motor passo linear
Este é um motor passo de ímã permanente de 20 mm de diâmetro ligado com um suporte + parafuso de chumbo + deslizador.
Há rolamentos lineares duplos, e eles podem fornecer um forte apoio para o deslizador, e certificar-se de que o deslizador pode se mover fluentemente quando a carga sobe.
O parafuso de chumbo é um parafuso M3 normal, o passo é de 0,5 mm e o ângulo do passo do motor é de 18°/passo, portanto, são necessários 20 passos para girar uma volta.
O comprimento do passo do motor (resolução) é 0,025/passo, por favor, certifique-se de que a resolução do motor é sobre o cumprimento do seu requisito de precisão.
Parâmetros:
| Número do modelo. | SM20-55L-T |
| Tipo de motor | Motor de PM bipolar |
| Diâmetro do motor | 20 mm |
| Ângulo de passo | 18° |
| Parafusos de chumbo | M3*P0.5 |
| Comprimento do degrau | 0.025 mm/passo |
| Propulsão linear | 1 kg (10 N) |
| Distância percorrida | Cerca de 55 mm. |
| Resistência da bobina | 20Ω/fase |
Desenho de projeto:

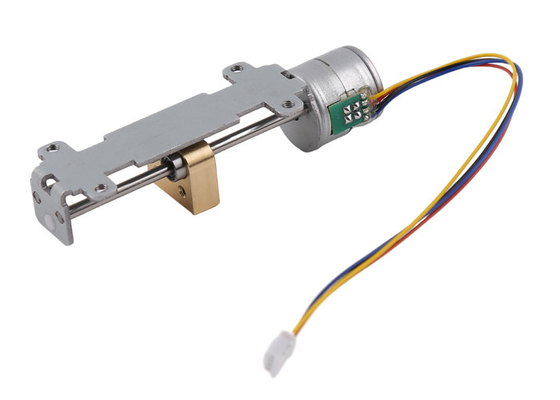

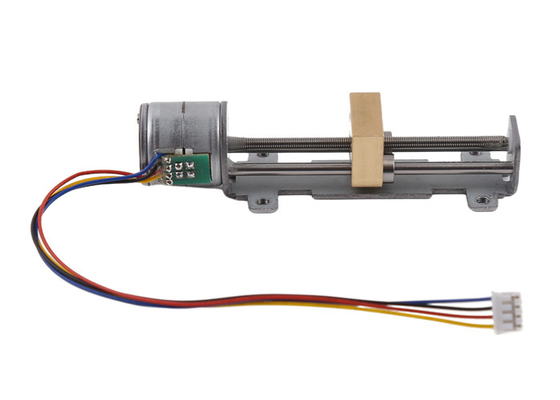

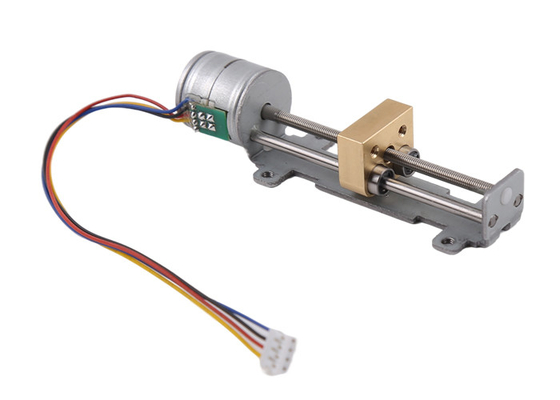

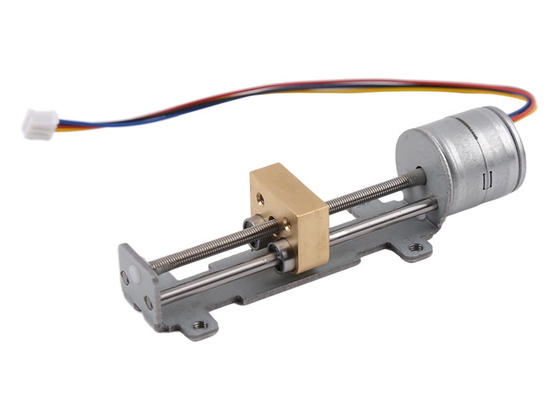

Display do produto:
Sobre o motor linear passo a passo com deslizador:
O nosso motor deslizante é um conjunto completo de montagem incluindo motor + parafuso de chumbo + suporte + deslizante.
O ângulo de passo do motor é geralmente de 18°/passo, o que significa 20 passos para cada virada.
Quando o motor gira uma volta, o deslizador move uma linha.
Para parafusos de condução de arranque único: passo = condução.
Assim, o comprimento do passo é (longo de passo significa movimento linear deslizador viagens, quando o motor passo tomar exatamente um passo):
Válvula de condução/passo de cada rotação
Por exemplo, se o parafuso de chumbo for M2 * 0.4P (0,4 mm de passo regular M2 parafuso de chumbo), o ângulo de passo do motor é de 18 °, o comprimento do passo deste motor é de 0.4 mm/20 = 0.02 mm / passo.
Além disso, o comprimento do parafuso de chumbo é personalizável, e também precisamos ajustar o design do suporte, se você personalizar o comprimento do parafuso de chumbo.
Aplicação de motores passo a passo:
Os motores passo a passo são usados para controle preciso, amplamente utilizados em equipamentos médicos, impressoras 3D, controle de precisão industrial, equipamentos de automação, etc.
Os motores passo a passo podem ser utilizados em qualquer mecanismo que exija um controlo preciso e um movimento rotacional/linear.
Vantagem dos motores passo a passo:
O motor passo a passo pode atingir um controle preciso mesmo sem codificadores de circuito fechado / sem sistema de feedback, também não têm escova elétrica.Assim não há interferência eletromagnética e problemas de faíscas elétricasEm alguns casos, podem substituir motores DC com escova/motores sem escova.
Os motores passo a passo são fáceis de controlar com os condutores, e esta característica estabelece a sua posição importante no campo do controlo preciso.
1- Controle preciso possível, programável
2Sem interferências eletromagnéticas e faíscas elétricas.
3. Pequeno tamanho
4Preço razoável.
5Baixo ruído.
6. Longa vida útil
Informações de embalagem e transporte:
As amostras são embaladas com esponja de espuma dentro de uma caixa de papel.
Para a produção em massa, os produtos são embalados em caixas de papel.
Para o transporte marítimo (produção em massa), as caixas são embaladas em paletes.
Tempo de expedição:
Por express ((DHL/UPS/Fedex/TNT): 5~12 dias
Por via expressa 4PX: 10~20 dias
Transporte marítimo: 40~60 dias (depende de diferentes países)
