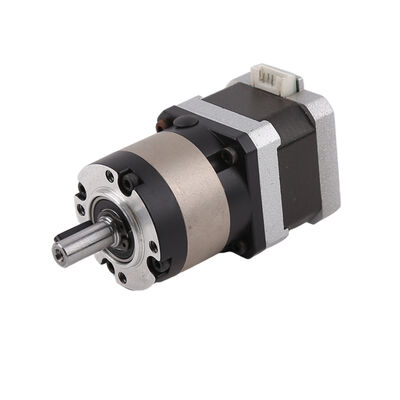

Torque alto 42mm 1,8 Nema 17 do motor deslizante do grau 0,9 com caixa de engrenagens planetária

Motor de Passo de Alto Torque 42mm 1.8 Grau 0.9 Nema 17 com Caixa de Engrenagens Planetárias de Alta Eficiência

Descrição:
Este motor de passo híbrido de formato quadrado de 42mm com caixa de engrenagens planetárias.
Dispomos de diferentes combinações de relação de engrenagens para você escolher.
O eixo de saída é um eixo redondo com uma ranhura.

O torque de saída do motor está relacionado ao comprimento do motor e à relação da caixa de engrenagens.
Dispomos de diferentes relações de caixa de engrenagens e comprimentos de motor para escolher.

Informações da caixa de engrenagens:

Parâmetros do motor:

Desenho de projeto:

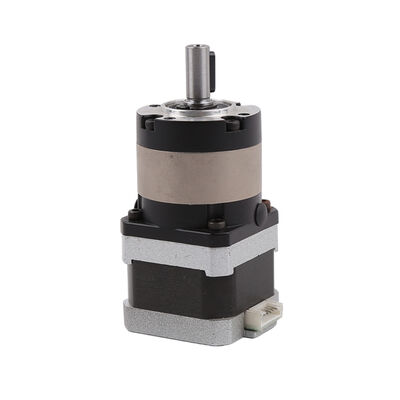

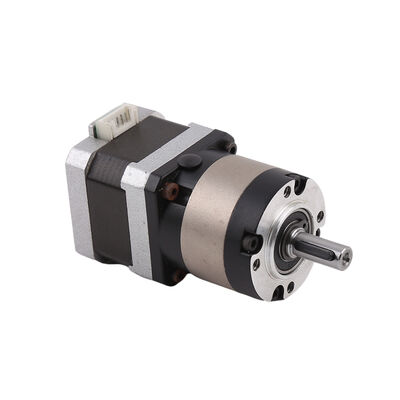

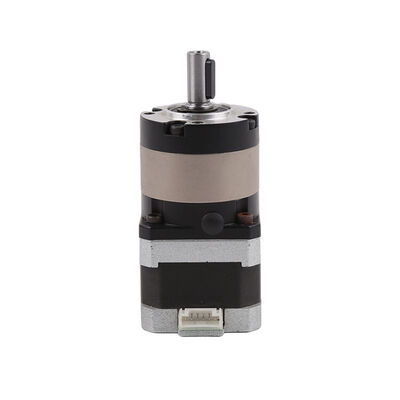

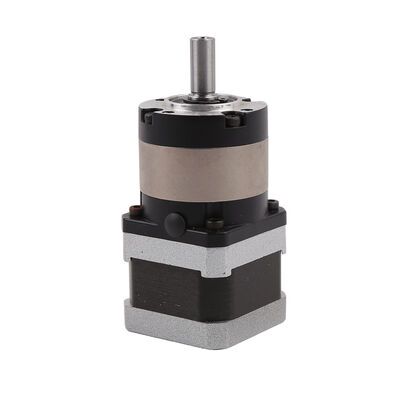

Exibição do produto:



Aplicação de motores de passo:

Impressão 3D - Os motores de passo híbridos são amplamente utilizados em impressoras 3D para fornecer o controle de movimento preciso necessário para a extrusão de material camada por camada. Sua capacidade de manter a posição durante a impressão, ao mesmo tempo em que fornece torque adequado, permite a produção precisa de objetos 3D.

Controle industrial - Em automação industrial e máquinas CNC, os motores de passo híbridos de 42mm são usados para posicionamento preciso e controle de movimento. Eles alimentam os motores do fuso em máquinas CNC, movem eixos em tornos automatizados e impulsionam peças através de linhas de montagem.

Periféricos de computador - Os motores de passo híbridos movem correias de acionamento em impressoras, scanners e copiadoras. Eles fornecem a precisão necessária para digitalização e impressão de documentos de alta qualidade. Eles também são usados em unidades ópticas para leitura e gravação de CDs/DVDs.

Máquinas de embalagem - Os motores de passo híbridos de 42mm são encontrados em máquinas de embalagem de forma-enchimento-selagem, aplicadores de rotulagem, paletizadoras e outros equipamentos de embalagem. Eles permitem precisão e repetibilidade no manuseio de materiais, orientação de produtos e rotulagem de alta velocidade.

Máquinas têxteis - Em sistemas de fabricação têxtil, os motores de passo híbridos são usados para funções de liberação e recolhimento de urdume em teares. Eles controlam com precisão as tensões nos fios de urdume para garantir a produção consistente de tecido.

Mecatrônica - Os motores de passo híbridos auxiliam no controle de movimento de vários dispositivos mecatrônicos, incluindo robôs, estágios XY de precisão e veículos guiados automatizados. Suas entradas digitais simplificam a integração do controle.

Em resumo, os motores de passo híbridos de 42mm fornecem um equilíbrio ideal de capacidades de controle preciso com torque suficiente para aplicações de carga média. Sua ampla gama de desempenho, combinada com vantagens como controle digital, longevidade e baixo custo, os tornam adequados para sistemas de automação que exigem precisão e repetibilidade no movimento.

Notas sobre motores de passo híbridos:

Os clientes devem seguir o princípio de “selecionar primeiro os motores de passo, depois selecionar o driver com base no motor de passo existente”
É melhor não usar o modo de acionamento de passo completo para acionar um motor de passo híbrido, e a vibração é maior sob o acionamento de passo completo.
O motor de passo híbrido é mais adequado para ocasiões de baixa velocidade. Sugerimos que a velocidade não exceda 1000 rpm (6666PPS a 0,9 graus), de preferência entre 1000-3000PPS (0,9 graus), e pode ser anexado com uma caixa de engrenagens para diminuir sua velocidade. O motor tem alta eficiência de trabalho e baixo ruído na frequência adequada.
Devido a razões históricas, apenas o motor com uma tensão nominal de 12V usa 12V. Outra tensão nominal no desenho de projeto não é exatamente a tensão de acionamento mais adequada para o motor. Os clientes devem escolher a tensão de acionamento adequada e o driver adequado com base em sua própria necessidade.
Quando o motor é usado com alta velocidade ou carga grande, geralmente não inicia na velocidade de trabalho diretamente. Sugerimos aumentar gradualmente a frequência e a velocidade. Por duas razões: Primeiro, o motor não perde passos, e segundo, pode reduzir o ruído e melhorar a precisão de posicionamento.
O motor não deve funcionar na área de vibração (abaixo de 600 PPS). Se ele deve ser usado em baixa velocidade, o problema de vibração pode ser reduzido alterando a tensão, a corrente ou adicionando algum amortecimento.
Quando o motor funciona abaixo de 600PPS (0,9 graus), ele deve ser acionado por pequena corrente, grande indutância e baixa tensão.
Para cargas com um grande momento de inércia, um motor de tamanho grande deve ser selecionado.
Quando uma precisão maior é necessária, ela pode ser resolvida adicionando uma caixa de engrenagens, aumentando a velocidade do motor ou usando o acionamento de subdivisão. Também pode ser usado um motor de 5 fases (motor unipolar), mas o preço de todo o sistema é relativamente caro, por isso raramente é usado.


Vantagem dos motores de passo:
O motor de passo pode atingir um controle preciso mesmo sem encoders de circuito fechado / sem sistema de feedback, também não possui escovas elétricas. Assim, não há problemas de interferência eletromagnética e faíscas elétricas. Em alguns casos, eles podem substituir motores DC com escovas/motores sem escovas.
Os motores de passo são fáceis de controlar com drivers, e esse recurso estabelece sua posição importante no campo do controle preciso.
1. Controle preciso alcançável, programável
2. Sem interferência eletromagnética e faíscas elétricas
3. Tamanho pequeno
4. Preço razoável
5. Baixo ruído
6. Longa vida útil
