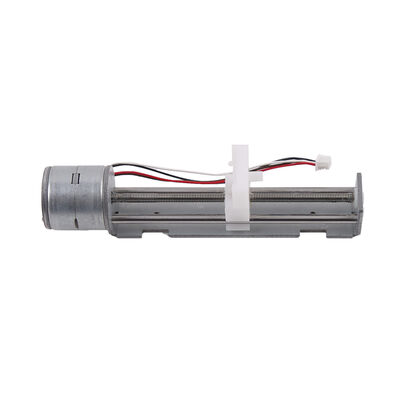

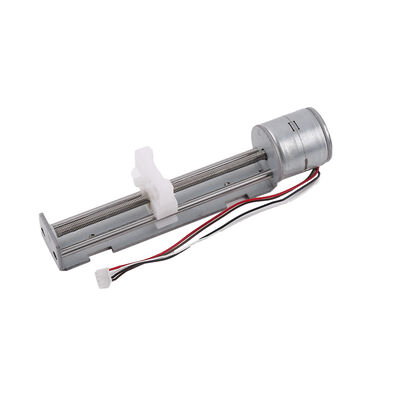

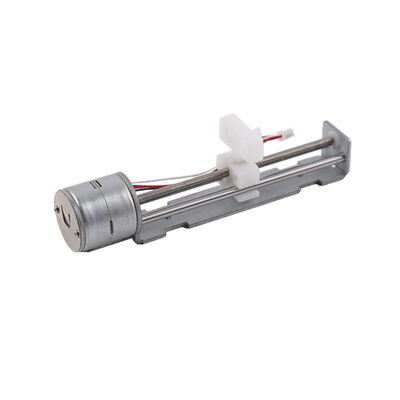

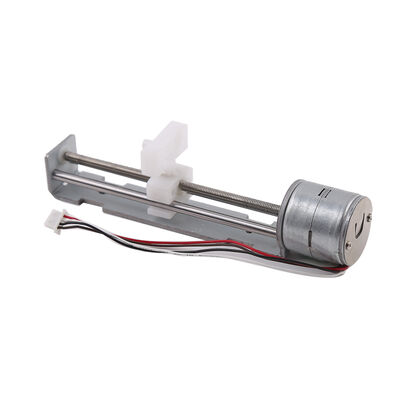

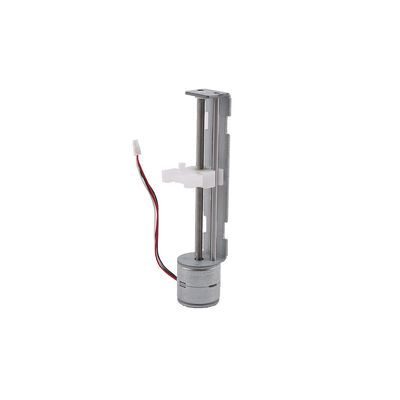

Motor linear de 12 VDC, motor de suportes de 20 mm, motor passo-a-passo deslizante de 2 fases e 4 fios, com porca de plástico
| Lugar de origem | Jiangsu, China (continente) |
|---|---|
| Marca | VIC-TECH |
| Certificação | RoHS |
| Número do modelo | SM20-63L |
| Quantidade de ordem mínima | 1 |
| Preço | $4.5-$12 |
| Detalhes da embalagem | Vendendo unidades: Caixa plástica interna, pacote exterior do único artigo da caixa de papel: única |
| Tempo de entrega | 15~30 dias após o pagamento da amostra |
| Termos de pagamento | Western Union, MoneyGram, cartão de crédito, VISA, T/T |
| Habilidade da fonte | 10000 PCS 45 dias |
Detalhes do produto
| Tipo | Ímã Permanente | Ângulo de passo | 18° |
|---|---|---|---|
| Fase | 2 | Corrente / fase | 400 mA |
| Tensão nominal | 12V | Resistência da bobina | 30Ω±10% |
| AVC | 63 mm | Propulsão | 10N/22,5 mm/s |
| Destacar | Motor passo linear de 12 VDC com porca de plástico,Motor passo-a-passo de 20 mm de bracket,Motor passo-a-passo deslizante de 4 fios |
||
Descrição de produto
NEMA8 20mm 12vDC pequeno motor passo PM impressora 3D micro motor passo linear micro motor passo com deslizador
Trata-se de um motor micro-passo de precisão com um passo de parafuso de M3P0,5 mm no eixo de saída, que é girado em impulso através do parafuso e seu suporte.
O ângulo de passo básico do motor é de 18 graus, e o motor executa 20 passos por semana, de modo que a resolução de deslocamento pode atingir 0,02 mm, alcançando um controle preciso.
O empuxo de um motor de diâmetro de 20 mm é de aproximadamente 10 N, que depende da frequência de condução do cliente e pode ser testado em amostras reais
O motor está equipado com um deslizador de plástico para facilitar a ligação com as peças do cliente, economizando custos.e também pode ser personalizado de acordo com as necessidades reais do cliente
O atuador adota um método de condução segmentado para satisfazer os requisitos.
Devido às suas excelentes características, tais como pequeno tamanho, alta precisão e fácil controle, este motor passo em miniatura é amplamente utilizado em campos como câmeras, instrumentos ópticos, lentes,equipamento médico de precisão, e fechaduras automáticas de portas.
A parte de entrada do motor adota FPC, mas pode ser substituída por pinos de ligação, PCB e outras formas de acordo com as necessidades do cliente.
O suporte de instalação pode ser substituído de acordo com as exigências do cliente.
Dimensão mecânica: mm
Características técnicas
Devido ao seu pequeno tamanho, alta precisão, fácil de controlar e outras características excelentes, por isso este micro motor passo é amplamente utilizado na câmera, instrumentos ópticos, lentes,dispositivos médicos de precisão, fechaduras automáticas e outros campos.
A parte de entrada do motor do FPC, mas pode de acordo com a demanda do cliente pode ser alterada para uma agulha de linha de ligação, PCB e outras formas.
Principais aplicações
1) Câmara
2) Instrumentos ópticos
3) Lentes
4) Dispositivos médicos de precisão
5) Fechaduras automáticas de portas
Especificações
|
NOME DO PRODUTO |
Motor de parafuso de chumbo de 20 mm |
|
Modelo |
SM20-63L |
| VOLTAÇÃO NOMENAL | 12 V de corrente contínua (IC do controlador: L6219) |
| CURRÊNCIA PARA FASE | 400 mA/FASE |
| Resistência da bobina | 30土10% ohm /FASE C 20C') |
| Propulsão de retirada | Mais de 500 g em 700 ppm |
| N.O. DE FASES | 2 FASES |
| Ângulo do passo | 18 °/STEP |
| Método de excitação | 1 1 2 FASES EXCITAÇÃO |
|
Frequência de início |
Mais de 1100 PPS |
|
Max. O quê?RESPOSTAFrequência |
Mais de 1600 PPS |
|
TORQUE de tração |
Mais de 500g (AT125 PPS, 12V DC) |
|
Classe de isolamento |
CLASA E PARA COILAS |
|
Força de isolamento |
100 V AC por um segundo |
|
Resistência ao isolamento |
50 MΩ (DC 100 V) |
|
Intervalo de temperatura de funcionamento |
-0 ~ + 55 °C |
|
Serviço OEM e ODM |
Disponível |
Apresentação pormenorizada do produto
Tipo de ligação de fio para referência
Método de entrada do motor com tipo de pin,FPC, PCB, fio de chumbo etc. Estes podem ser personalizados de acordo com as necessidades do cliente.
