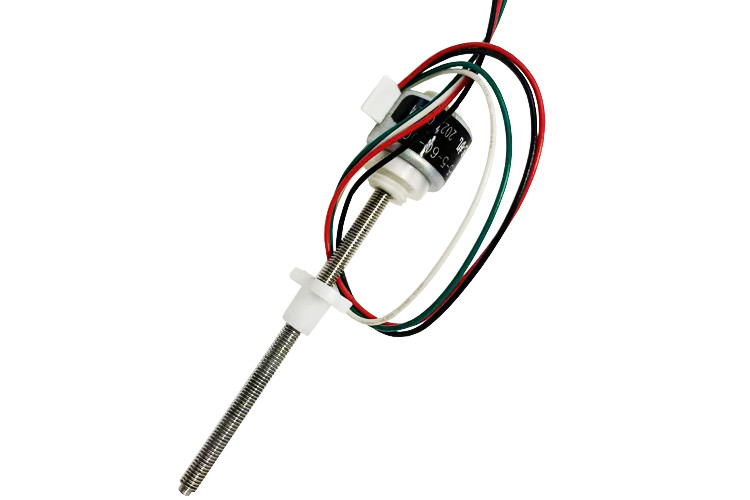

18 motor deslizante linear de ímã permanente da unidade externa do ângulo 15mm da etapa do grau

Lugar de origem China
Marca VIC-TECH
Certificação RoHS
Número do modelo VSM15-TBD
Quantidade de ordem mínima 1Unit
Preço $6.5~$30/Unit
Detalhes da embalagem O pacote padrão da exportação, ou pode ser personalizado
Tempo de entrega 15-30 dias do trabalho
Termos de pagamento Western Union, T/T, L/C, MoneyGram
Habilidade da fonte 1000000 unidades/ano

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Indutância da fase 9 (±10%) Ohm/20C No. das fases 2 fases
Pressão máxima 10N Ângulo da etapa 18 graus
Tensão avaliado C.C. 5V Ligação 0.5mm 1.0mm
Diâmetro do parafuso 15mm
Deixe um recado
Descrição de produto

motor deslizante linear de ímã permanente da unidade externa de 15mm



Este é um motor deslizante linear de ímã permanente de 15mm com unidade externa.

O diâmetro exterior do motor é 15mm, o ângulo da etapa é o ° 18, o diâmetro do parafuso é 3.0mm, e a pressão máxima é 10N. Carga sugerida inferior ou igual a 8N

Size= da etapa (etapa size/360) * ligação (milímetros)

As ligações disponíveis são 0.4mm, 0.5mm, e 1mm

Note por favor que a velocidade e a aceleração devem igualmente ser consideradas ao selecionar o fio apropriado. A velocidade de um motor deslizante linear é inversamente proporcional à pressão, assim que significa que aumentar a velocidade de funcionamento do motor reduzirá correspondentemente a pressão do motor.

Ao mesmo tempo, é igualmente necessário considerar: ciclo do trabalho, vida de sistema, fatores ambientais, repetidos posicionando exigências da precisão, do ruído e da vibração, folga aceitável, exigências da aceleração/retardação, condições de condução, horizontal ou vertical

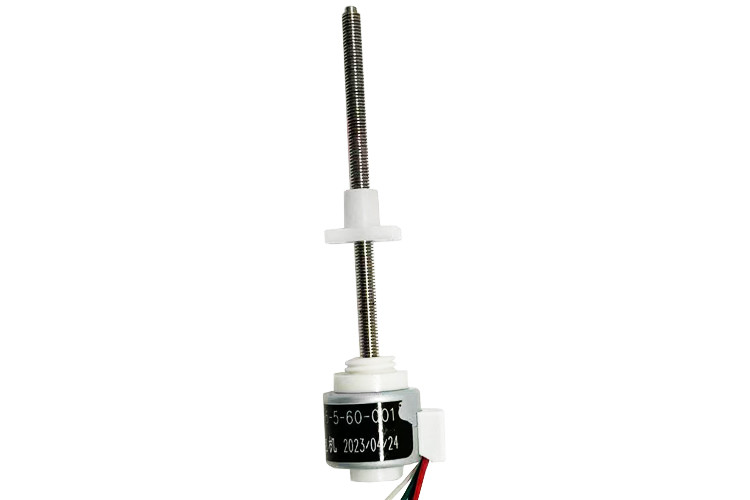

18 motor deslizante linear de ímã permanente da unidade externa do ângulo 15mm da etapa do grau 0



Dimensão mecânica: Milímetro

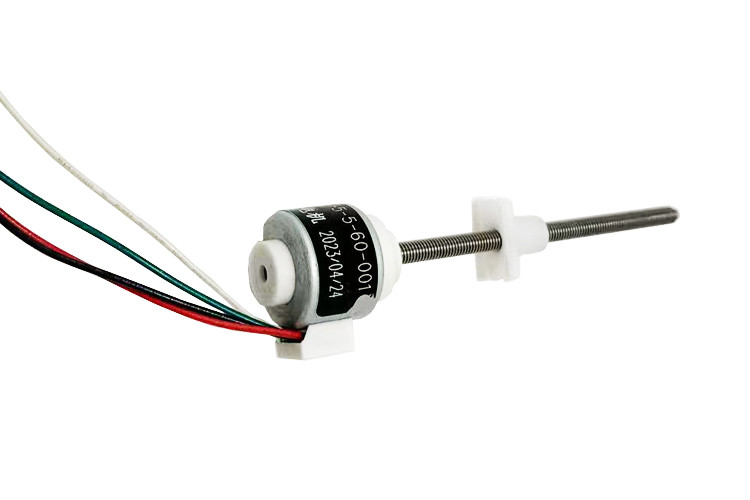

18 motor deslizante linear de ímã permanente da unidade externa do ângulo 15mm da etapa do grau 1

CURVA DA VELOCIDADE E DA PRESSÃO DA ETAPA:



18 motor deslizante linear de ímã permanente da unidade externa do ângulo 15mm da etapa do grau 2





Características técnicas


Este produto é um produto patenteado da empresa. Converte a rotação do motor em um movimento linear através do parente
movimento do rotor interno e do parafuso. É usado principalmente no controle da válvula, botões automáticos, equipamento médico, matéria têxtil
máquinas, robôs e outros campos relacionados.
Ao mesmo tempo, a parte prendendo externo pode usar quatro cargos terminais (pinos leves) ou fios de conexão, ou PWB de FPC FFC, etc.
de acordo com exigências de cliente.
A peça da saída é linear.

Aplicações típicas

  • Equipamento médico

  • Controlo automático

  • impressora 3D

  • Calibração da precisão

  • Medida fluida da precisão

  • Movimento de posição preciso

Especificações

Diâmetro do motor

15mm

Tensão avaliado

4V 5V 12V

No. das fases

2 fases

Corrente da fase

200mA 160mA 70mA

Indutância da fase

20Ω 33Ω 180Ω

Ângulo da etapa

18 graus

Curso de Stear 0.02mm 0.025mm 0.05mm



Vantagens competitivas

  • De alta qualidade e o melhor preço.

  • Entregue rapidamente, empresa de armazenamento e inventário rico

  • Perto do porto de Shanghai, o tráfego é muito conveniente.

Apresentação do detalhe do produto

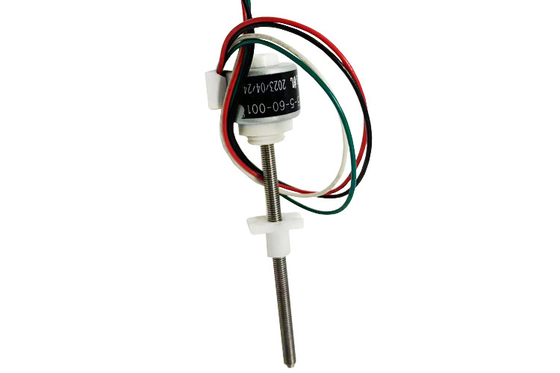

18 motor deslizante linear de ímã permanente da unidade externa do ângulo 15mm da etapa do grau 3

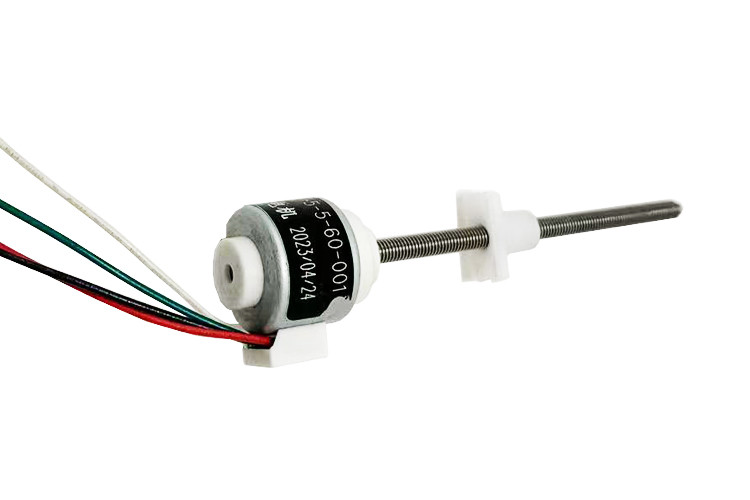

18 motor deslizante linear de ímã permanente da unidade externa do ângulo 15mm da etapa do grau 4

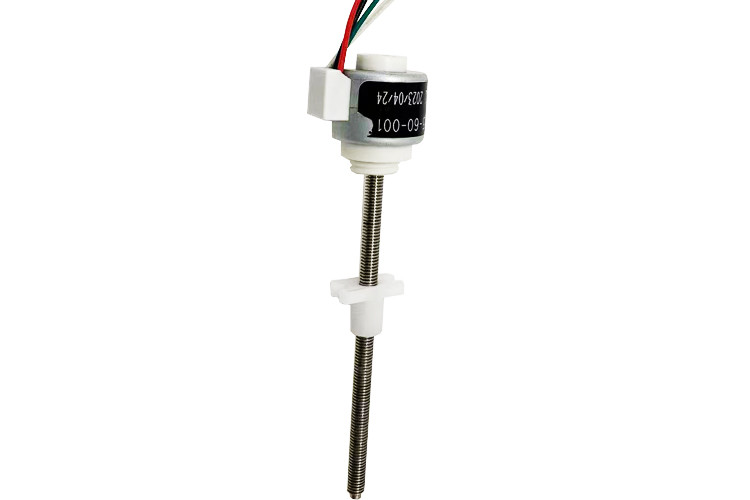

 18 motor deslizante linear de ímã permanente da unidade externa do ângulo 15mm da etapa do grau 5
