Motor passo a passo de 15 graus PM 25 mm com eixo de transmissão Diâmetro do motor 25 mm para equipamentos médicos

Lugar de origem China
Marca VIC-TECH
Certificação RoHS
Número do modelo VSM25B-24S
Quantidade de ordem mínima 1 unidade
Preço $15~$37/Unit
Detalhes da embalagem O produto é embalado com algodão da pérola, e a parte externa está em uma caixa.
Tempo de entrega 10 ~ 30 dias após recebimento do pagamento da amostra
Termos de pagamento MoneyGram, Western Union, cartão de crédito, T/T, L/C
Habilidade da fonte 100000\ unidades/ano

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo de motor Motor a passo linear de ímã permanente Projeto do eixo Eixo de passagem
Ângulo de passo 15°/passo Passo do parafuso movimentador 0.6096mm
Diâmetro do motor 25 mm Resistência da bobina 70Ω/phase
Deixe um recado
Descrição de produto

VSM25B-24S 15° ângulo de passo PM executado através do eixo trapezoidal parafuso motor passo linear



Descrição:



O VSM25B-24S é um motor passo linear de 25 mm de diâmetro com eixo de passagem.

Temos três tipos diferentes de eixos: eixo de passagem, eixo cativo e acionamento externo.



O ângulo de passo é de 15°/passo, e também temos 7,5° de relação de engrenagem para escolha.



O comprimento do passo é de 0,0254 mm, e isso significa que o parafuso de chumbo viaja 0,0254 mm quando o motor dá um único passo.

O ângulo de passo é determinado pelo arranque do parafuso de chumbo.

Com mais arranques, o parafuso de chumbo é maior, e o parafuso de chumbo viaja mais rápido, e o empuxo do parafuso de chumbo é menor.

Temos uma única partida, duas partidas e quatro partidas, e o passo do parafuso de chumbo é o mesmo: 0,6096 mm.

Para este motor, o chumbo do parafuso é de 0,6096 mm, e é de arranque único.



Por favor, confirme o tipo de parafuso de chumbo e o chumbo antes de encomendar amostras.



Parâmetros:

Número do modelo. VSM25B-24S
Tipo de eixo Passa pelo poço.
Ângulo de passo 15°
Voltagem 12V DC
Resistência da bobina 70Ω
Parafusos de chumbo 0.6096mm (iniciado de uma só vez)
Comprimento do degrau 0.0254 mm/passo
Infarto 52 mm (ajustável)
Peso líquido Cerca de 50 gramas





Desenho de projeto:



Motor passo a passo de 15 graus PM 25 mm com eixo de transmissão Diâmetro do motor 25 mm para equipamentos médicos 0

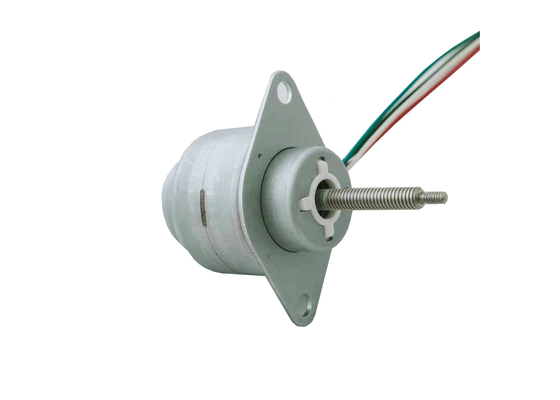

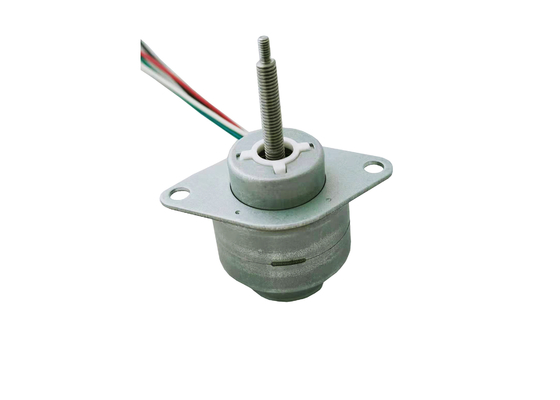

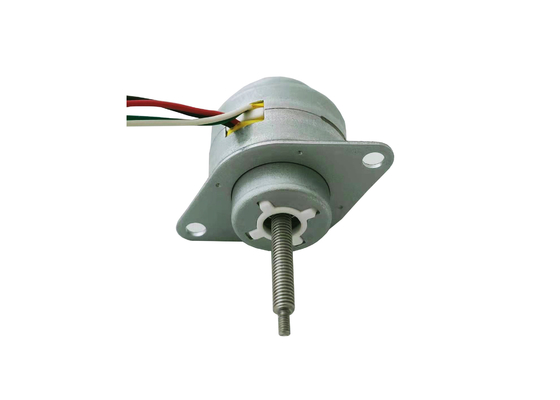

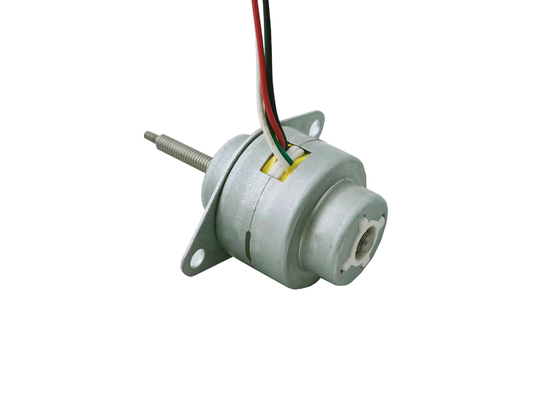

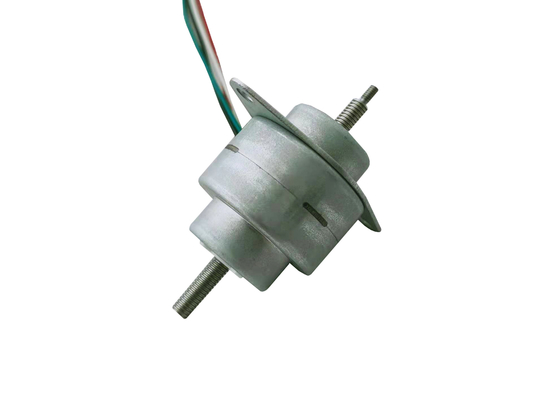

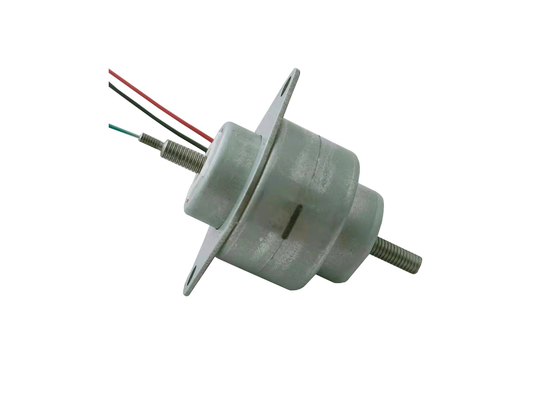

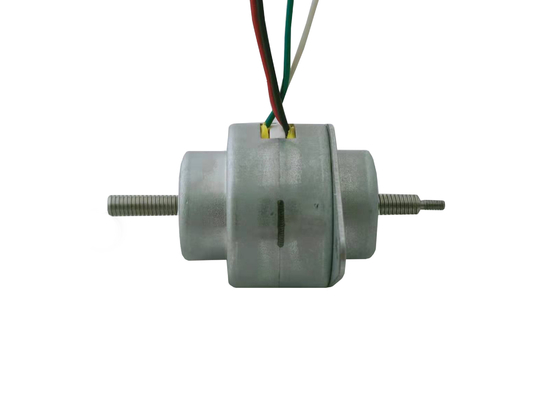

Display do produto:

Motor passo a passo de 15 graus PM 25 mm com eixo de transmissão Diâmetro do motor 25 mm para equipamentos médicos 1



Sobre o motor linear passo a passo:

Há um projeto diferente:

Eixo cativo ((eixo fixo): o parafuso de chumbo não pode girar, só pode subir e descer, fazer movimento do motor linear.

O eixo de rolagem (através do eixo de rolagem): o parafuso de chumbo pode mover-se para cima e para baixo ao girar.

Acionamento externo (com tubulação): O parafuso principal é fixo, não pode mover-se para cima e para baixo, só pode girar, e há uma tubulação no parafuso principal para se mover para cima e para baixo.



Sobre o parafuso de chumbo e o comprimento do passo:

Temos dois tipos de ângulo de passo: 15° e 7,5°. Os motores com ângulo de passo de 15° levam 24 passos para uma volta, e os motores com ângulo de passo de 7,5° levam 48 passos para uma volta.

Temos três tipos de parafusos de chumbo, com single start/double start e 4 starts.

A inclinação é a mesma: 0,6096 mm

Válvula de chumbo chumbo = começa * pitch

Por exemplo, para 2 arranques parafusos de chumbo, chumbo é 2 * 0,6096 = 1,2192mm



O comprimento do passo do motor é a distância percorrida pelo parafuso/noca quando o motor dá um passo.

Duração do passo do motor = passo do parafuso/passos para cada virada

Por exemplo, para dois arranques de parafuso de chumbo, o ângulo de passo é de 7,5°,

Duração do passo = chumbo/24 = 1,2192/24 = 0,0508 mm/passo



Sobre o empuxo:

O impulso está relacionado com a frequência do condutor e com a direção do parafuso, o ângulo do passo e o tamanho do motor.

Quanto maior for o tamanho do motor, maior é o impulso.

Quanto mais baixa a frequência, mais devagar o motor gira e o impulso é maior.

O cabo de parafuso de chumbo inferior é, o impulso é maior.

7Um ângulo de passo de 0,5 graus terá um impulso maior em comparação com 15 graus.



Aplicação de motores passo a passo:

Os motores passo a passo são usados para controle preciso, amplamente utilizados em equipamentos médicos, impressoras 3D, controle de precisão industrial, equipamentos de automação, etc.

Os motores passo a passo podem ser utilizados em qualquer mecanismo que exija um controlo preciso e um movimento rotacional/linear.





Vantagem dos motores passo a passo:

O motor passo a passo pode atingir um controle preciso mesmo sem codificadores de circuito fechado / sem sistema de feedback, também não têm escova elétrica.Assim não há interferência eletromagnética e problemas de faíscas elétricasEm alguns casos, podem substituir motores DC com escova/motores sem escova.

Os motores passo a passo são fáceis de controlar com os condutores, e esta característica estabelece a sua posição importante no campo do controlo preciso.

1- Controle preciso possível, programável

2Sem interferências eletromagnéticas e faíscas elétricas.

3. Pequeno tamanho

4Preço razoável.

5Baixo ruído.

6. Longa vida útil

Motor passo a passo de 15 graus PM 25 mm com eixo de transmissão Diâmetro do motor 25 mm para equipamentos médicos 2
